LED驱动电路的那些坑：从问题到知识点的全面解析

在学习和设计电路的过程中，我们经常会遇到各种问题。今天，我们就以LED驱动电路为例，从发现问题到分析问题，再到解决问题，最后引申出相关的电路知识点，帮助大家全面理解和掌握电路设计的要点。

一、发现问题：LED不能用电压源直接驱动？

在学习LED驱动电路时，我们经常会听到一句话：“LED不能用电压源直接驱动。”这句话到底是什么意思？为什么LED不能直接用电压源驱动？带着这些疑问，我们开始深入探究。

二、分析问题：LED的电气特性

1.LED的电流-电压特性:
LED的亮度与其正向电流成正比，而其正向压降（VF）会随着电流的变化而变化。具体来说：

• 正向压降的非线性：LED的亮度与通过其的正向电流成正比关系。而其正向压降（VF）的变化范围较大，通常在2-4V之间，且不同型号、不同批次、不同温度下的LED，其VF值存在差异。LED的正向压降（VF）并不是一个固定值，而是随着电流的变化而变化。当电流增加时，VF也会增加，但这种增加是非线性的。
• 温度影响：LED的正向压降还会受到温度的影响。温度升高时，VF会下降，反之亦然。

2.电压源驱动的问题
如果直接使用电压源驱动LED，会出现以下问题：

• 电流不稳定：

  • 电压波动导致电流波动：电压源的输出电压是固定的，但实际电路中电压可能会有波动。即使是很小的电压波动，也会导致通过LED的电流发生较大的变化。例如，假设LED的正向压降为2V，限流电阻为150Ω，电源电压从5V波动到5.5V，电流会从20mA增加到23.33mA，超出LED的最大额定电流，可能导致LED损坏。
  • 温度变化导致电流变化：温度变化会影响LED的正向压降。如果温度升高，VF下降，通过LED的电流会增加，进一步加剧温度升高，形成恶性循环，导致LED过热损坏。

• 亮度不稳定
  电流波动导致亮度波动：由于LED的亮度与通过其的电流成正比，电压源驱动时电流的波动会导致LED的亮度不稳定。这对于需要稳定亮度的应用（如照明、显示等）来说是不可接受的。

• 可靠性降低

  • 过流损坏：电压源驱动时，如果电压波动或温度变化导致电流超过LED的最大额定电流，会加速LED的老化，甚至直接烧毁LED。
  • 光衰加速：过高的电流会导致LED的结温升高，加速光衰，缩短LED的使用寿命。

三、解决问题：使用恒流源驱动LED

为了克服上述问题，通常使用恒流源驱动LED。恒流源能够提供稳定的电流，确保LED的亮度和寿命。具体优势如下：

1. 电流稳定
   恒流源提供稳定的电流：恒流源能够提供恒定的电流，不受电源电压波动和温度变化的影响。例如，使用一个20mA的恒流源驱动LED，无论电源电压如何波动，通过LED的电流始终为20mA，确保LED的亮度稳定。
2. 亮度稳定
   亮度不受电压波动影响：由于电流稳定，LED的亮度也保持稳定，适用于需要稳定亮度的应用。
3. 可靠性高
   避免过流损坏：恒流源能够有效避免过流损坏，延长LED的使用寿命。
   减缓光衰：稳定的电流能够保持LED的结温稳定，减缓光衰，延长LED的使用寿命。

电压源驱动的局限性：虽然在某些简单电路或特定应用场景中，可能会使用电压源驱动LED，但这需要精确的限流电阻或其他保护措施来限制电流，且难以实现对多个LED的一致性控制

四、电路示例

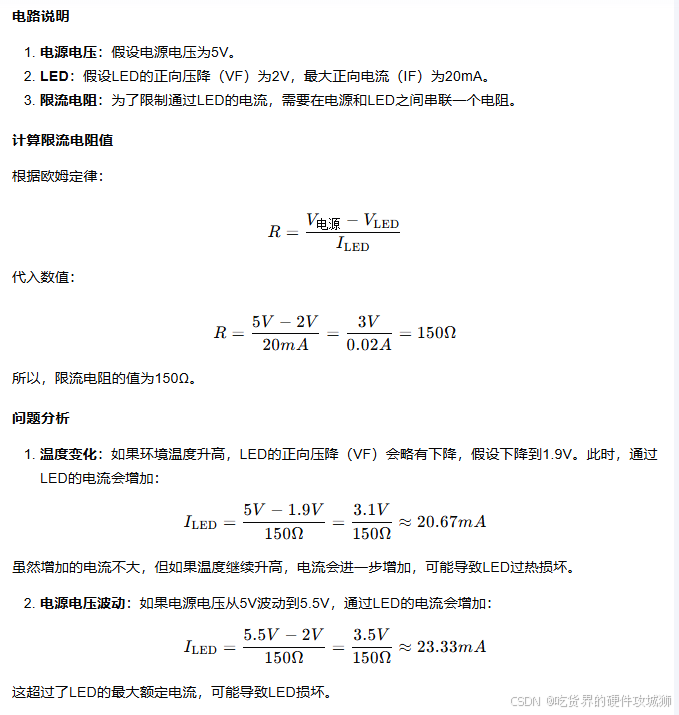

电路1：使用电压源驱动LED

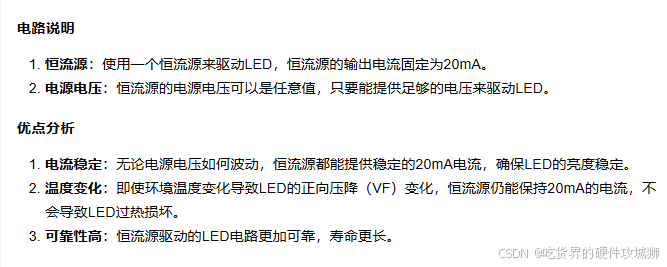

电路2：使用恒流源驱动LED

总结
通过这两个电路的对比，可以看出使用恒流源驱动LED可以有效避免因电源电压波动和温度变化导致的电流不稳定问题，从而保护LED，延长其使用寿命。因此，虽然在某些简单电路中可以使用电压源驱动LED，但在实际应用中，更推荐使用恒流源驱动LED。

五、引申出的电路知识点

通过上述问题的分析和解决，我们可以引出以下几个重要的电路知识点：
1.欧姆定律（Ohm’s Law）
欧姆定律是电路分析的基础，描述了电压（V）、电流（I）和电阻（R）之间的关系：$V=IR$

• 应用：在LED电路中，通过欧姆定律可以计算限流电阻的值，确保LED不会因过流而损坏。

2.恒流源与恒压源
恒流源和恒压源是两种常见的电源类型，它们在电路中的作用和特性不同：

• 恒压源：提供固定的电压，但输出电流会随负载变化。例如，常见的电池、电源适配器等都是恒压源。
• 恒流源：在LED电路中，使用恒流源可以确保LED的电流稳定，避免因电压波动或温度变化导致的电流波动。在其他电路中，如传感器电路，恒流源可以提供稳定的偏置电流，确保传感器的精度。

3. 电流与电压的关系

• LED的电流-电压特性：LED的亮度与其正向电流成正比，但其正向压降（VF）会随着电流的变化而变化。这种非线性关系使得直接使用电压源驱动LED时，电流难以控制。
• 温度对LED的影响：温度升高会导致LED的正向压降下降，从而增加通过LED的电流，形成恶性循环，导致LED过热损坏。
• 扩展：在其他半导体器件中，如晶体管、二极管等，电流与电压的关系也存在非线性特性。例如，在晶体管电路中，基极电流与集电极电流之间存在非线性关系，需要通过电路设计来确保晶体管的稳定工作

4. 电源电压波动的影响

• 电压波动：实际电路中，电源电压可能会有波动。如果使用电压源直接驱动LED，电压波动会导致通过LED的电流波动，从而影响LED的亮度和寿命。
• 解决方案：使用恒流源可以有效避免电压波动对LED的影响，确保LED的电流稳定。在其他电路中，如电源电路，可以使用稳压芯片来稳定电源电压，确保电路的正常工作。

5. 限流电阻的作用

• 限流电阻：在电压源驱动LED的电路中，限流电阻用于限制通过LED的电流，防止过流损坏LED。

• 计算方法：根据欧姆定律，限流电阻的值可以通过以下公式计算：


• 应用：在其他电路中，限流电阻也常用于保护电路元件。例如，在电源电路中，限流电阻可以保护电源芯片免受过流损坏。

6. 电路的稳定性和可靠性

• 稳定性：电路的稳定性是指电路在各种条件下（如电源电压波动、温度变化等）仍能正常工作的能力。
• 可靠性：电路的可靠性是指电路在长时间运行中不发生故障的能力。
• 应用：在LED电路中，使用恒流源可以提高电路的稳定性和可靠性，延长LED的使用寿命。在其他电路中，如通信电路，稳定性设计可以确保信号的传输质量。

7. 电路设计的基本原则

• 安全原则：确保电路中的元件不会因过流、过压等而损坏。
• 性能原则：确保电路能够满足设计要求，如亮度稳定、响应速度快等。
• 经济原则：在满足性能和安全要求的前提下，尽量降低成本。

8. 电路分析方法

• 节点电压法：通过分析电路中各节点的电压，计算电路中的电流。
• 网孔电流法：通过分析电路中各网孔的电流，计算电路中的电压。
• 应用：在复杂的LED电路中，可以使用这些方法进行详细的电路分析，确保电路设计的正确性。

9. 半导体器件的特性

• LED的特性：LED是一种半导体器件，其正向压降和正向电流之间存在非线性关系。
• 温度特性：半导体器件的特性会随温度变化而变化，如正向压降随温度升高而下降。
• 扩展：在其他半导体器件中，如晶体管、二极管等，温度特性也会影响器件的性能。例如，在晶体管电路中，温度升高会导致晶体管的放大倍数增加，需要通过电路设计来补偿温度影响。

10. 电源管理

• 电源管理：电源管理是指对电源的分配、转换和控制，以确保电路的稳定运行。
• 应用：在LED电路中，电源管理包括选择合适的电源类型（恒压源或恒流源）、设计电源电路、选择合适的电源管理芯片等。在其他电路中，如通信电路，电源管理可以确保设备在不同电源条件下正常工作

五、总结

通过LED驱动电路的问题分析，我们不仅解决了实际问题，还引申出了许多重要的电路知识点。这些知识点不仅适用于LED驱动电路，也适用于其他电路设计。希望大家通过这个过程，能够更好地理解和掌握电路设计的原理和方法，逐步提高自己的电路设计能力。
希望这篇博客对你有所帮助！如果还有其他问题，欢迎随时提问。

---

什么是过压过流？

当LED用电压源直接驱动时，可能会出现过流现象，而过压现象则通常不是由电压源直接驱动引起的。以下是详细的解释：
过流现象
原因：当使用电压源直接驱动LED时，如果电源电压高于LED的正向压降（VF），且没有适当的限流措施，会导致通过LED的电流超过其最大额定电流，从而引起过流现象。
举例：假设LED的正向压降为2V，最大正向电流为20mA，如果使用一个5V的电压源直接驱动LED，且没有限流电阻，通过LED的电流会远超20mA，可能导致LED过热损坏。
过压现象
原因：过压现象通常不是由电压源直接驱动引起的，而是由于电源电压的突然升高（如电源故障、雷击等）或LED开路导致的。当LED开路时，电压源会试图维持其输出电压，导致输出电压升高，可能会损坏LED驱动电路中的其他元件。
举例：如果LED灯珠断开，电压源会试图维持其输出电压，导致输出电压急剧升高，可能会损坏驱动芯片或其他电路元件。
总结
过流：使用电压源直接驱动LED时，如果没有适当的限流措施，容易出现过流现象，导致LED过热损坏。
过压：过压现象通常不是由电压源直接驱动引起的，而是由于电源电压的突然升高或LED开路导致的，可能会损坏LED驱动电路中的其他元件。
因此，在设计LED驱动电路时，建议使用恒流源驱动LED，以确保LED的电流稳定，避免过流现象。同时，应采取适当的过压保护措施，如使用过压保护电路或器件，以保护LED驱动电路免受过压损坏。

一般日常生活中，什么会导致LED过压，另外过压过流是一起出现还是单独出现

一、日常生活中导致LED过压的原因
电源电压波动：电网电压不稳定，如高峰时段电压下降、低谷时段电压上升，或电源适配器质量不佳，输出电压不稳定，都可能使LED承受过高电压。
静电放电（ESD）：在干燥环境或人体带有静电时，触摸LED灯具或其部件，可能产生静电放电，瞬间高压损坏LED。
雷击浪涌：户外LED灯具易受雷击影响，产生强大浪涌电流和电压，即使有防雷措施，部分浪涌能量仍可能传导至LED，造成过压。
电路故障：如驱动电路中的电容、电感等元件故障，或电路设计不合理，导致电压升高。
电磁干扰：附近强大电磁场，如大型电机、变压器等设备运行，可能通过电磁感应使LED电路产生过压。
二、过压和过流是否同时出现
同时出现：电源电压突然升高，如电网电压波动或电源适配器故障，若LED电路缺乏有效过压保护，电压升高使LED正向压降超过额定值，同时因电压与电流关系，通过LED电流也会增加，导致过流。此外，静电放电或雷击浪涌等瞬态干扰，可能在产生过压同时，因电流迅速变化引起过流。
单独出现：过流可能因电源电压正常但电路中限流电阻值选择不当，使通过LED电流超过额定值；或驱动芯片故障致输出电流失控。过压可能因电源电压正常但电路中电容、电感等元件故障致电压升高；或电磁干扰使LED电路产生过压。
