 LED电路设计

1、LED简介

发光二极管，简称为LED，是一种常用的发光器件，通过电子与空穴复合释放能量发光。发光二极管可高效地将电能转化为光能，在现代社会具有广泛的用途。LED具有高发光效率、节能及寿命长等特点。

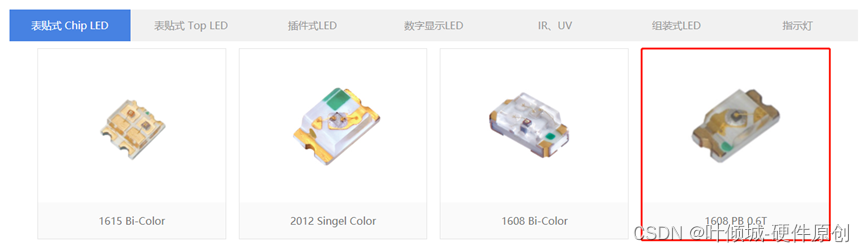

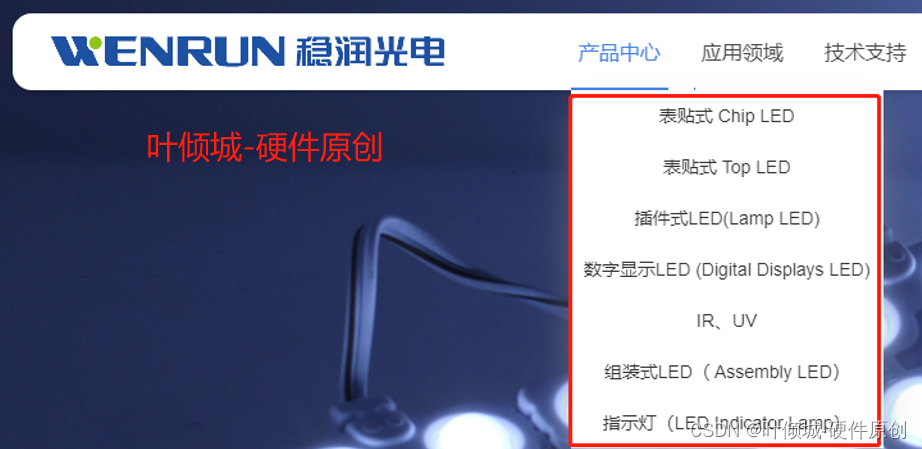

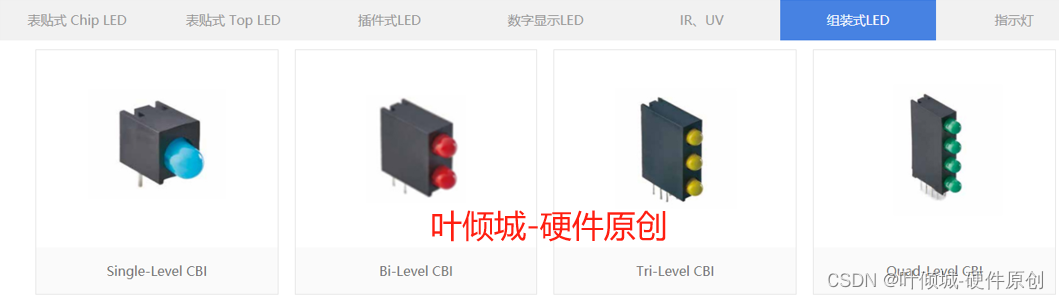

不同厂家，各款LED规格不尽相同，使用时请参照对应的规格书。

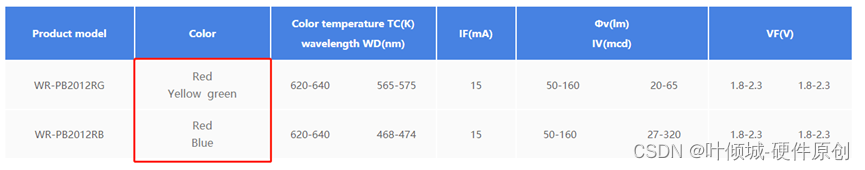

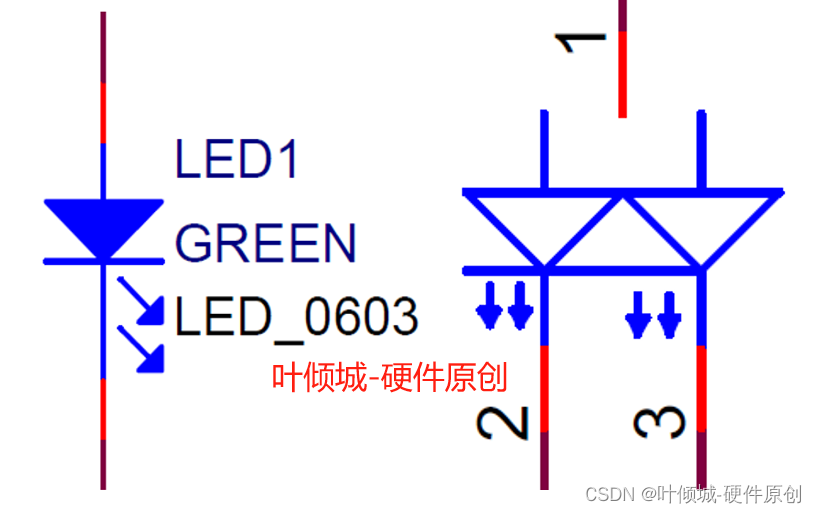

双色灯：

2、LED灯的特性

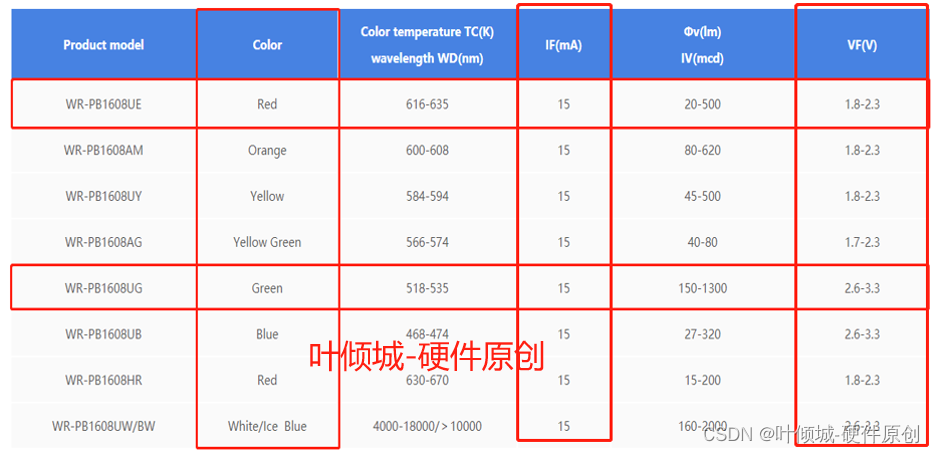

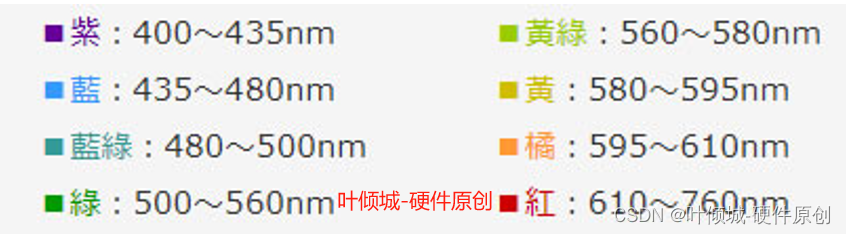

2.1  LED灯颜色的分类

一般LED会以波长来表示颜色。是以视觉的颜色来表示波长，但这并非是发光波长的峰值。单位为nm。

2.2  LED灯的单向导电性

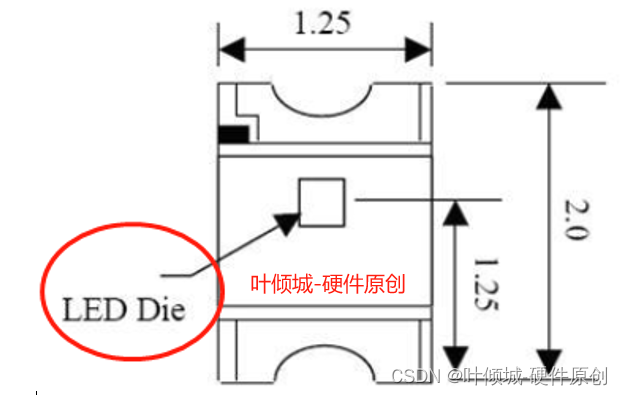

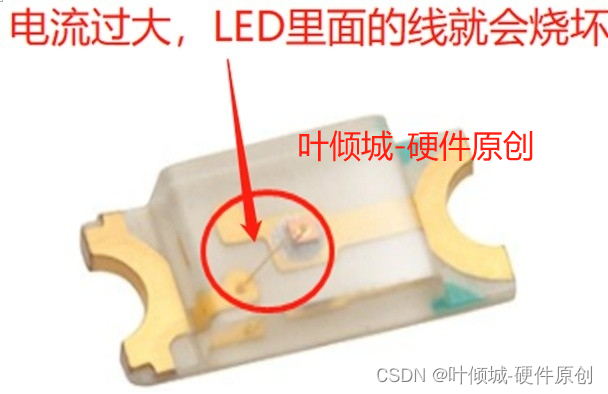

贴片LED真正发光亮的核心部件是LED芯片（die），也就是靠近负极那部分！

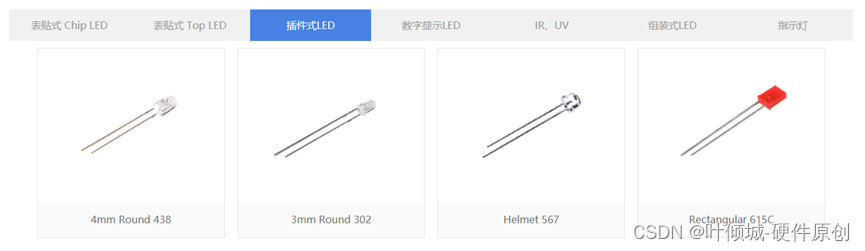

一般单色灯的LED有两个引脚，其中长的引脚接电源正极，短的接电源负极。如果LED正向导通，LED导通后发光。

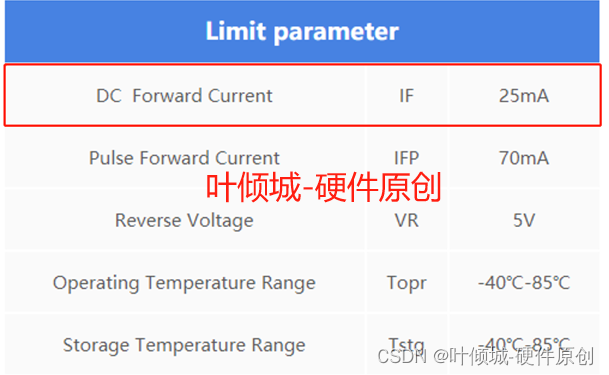

2.3  LED灯的重要参数

1、正向电流(IF)：If是指LED正常发光时所流过的正向电流值。

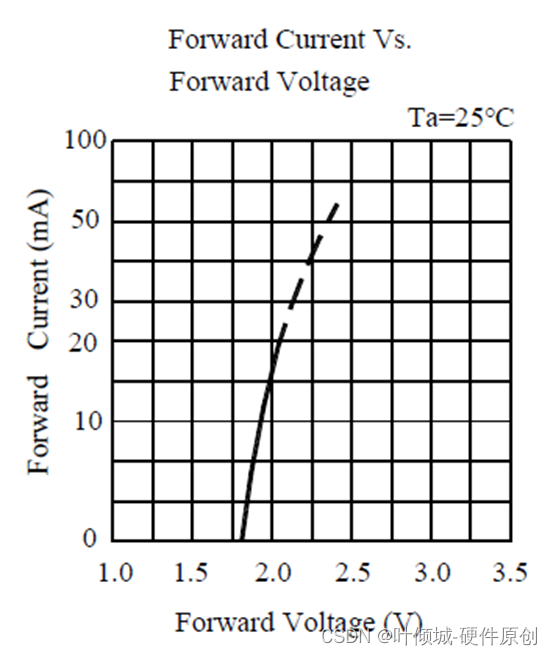

2、正向电压(VF)：指在给定的工作电流下，LED本身的压降。

3、IFP：指流过LED的正向脉冲电流值。

4、逆向电压(VR)：LED所能承受的最大反向电压。

5、工作时的耗散功率PD：即正向电流乘以正向电压。

6、光束Φv [lm]：从光源射出的全部光量。单位为lm（流明）。

7、发光强度(IV)：电流5mA驱动时，亮度范围在72~180mcd。

mcd:光通量的空间密度，即单位立体角的光通量，叫发光强度，是衡量光源发光强弱的量，其中文名称为"坎德拉"，符号就是"cd"。

流明是光照度；是光通量的单位；照度是单位面积的光通量；

坎德拉是光强；是光强单位；光强是单位立体角的光通量；

3、LED的驱动方式

传统LED驱动方式：LED的光电特性(如：亮度、VF)随着驱动电流的不同而有很大的变化。LED驱动方式分为定电压与定电流两种。

3.1、定电压驱动

注意每一颗LED的线路上皆须加上限流电阻，不建议多颗LED共享一颗限流电阻，且VCC需大于LED VF。

3.2、定电流驱动

定电流驱动输出的电流是固定的，建议每一定电流源对应一颗LED，电流相同则LED的光色一致性较佳。若将LED并联，则两颗LED的IF仍会因VF差异而不同，因此不建议使用。

4、LED的运用场景

1、DONE、INIT_B信号。《ug470_7Series_Config    P23、24》

2、FPGA的一些IO口信号用来做调试。可以适当放个4个左右。ZYQN在PS和PL各放置两个。

3、电源指示灯。

4、在数据交互，比如万兆口或者是USB转串口。

5、比如某些芯片，设置功能模块的LED显示等，模块没问题，显示亮灯状态。

5、LED硬件电路设计要点

VF	I	R
1.8V	5mA	300Ω
2.3V		200Ω
1.8V	10mA	150Ω
2.3V		100Ω
1.8V	15mA	100Ω
2.3V		66Ω
1.8V	20mA	75Ω
2.3V		50Ω

《ug381------Spartan-6 FPGA  》P31

《ds181_Artix_7_Data_Sheet》 P10

6、硬件实战

6.1  直接IO口通过低电平控制

6.2  三极管控制

6.3  MOS管控制（推荐）-节能

注意FPGA那一侧的电平大小！！！

7、其他

1、LED相关

2、LED的电学指标

详细内容参考视频讲解
