【电子基础】运算放大器应用笔记01（同相/反向比例放大器，电压比较器，电压跟随器，迟滞比较器，积分/微分电路）

Naiva

已于 2025-04-16 17:03:51 修改

阅读量1k

点赞数 17

分类专栏：电子基础文章标签：笔记运算放大器

于 2025-03-05 18:04:31 首次发布

本文链接：https://blog.csdn.net/Naiva/article/details/146040689

版权

31 篇文章

订阅专栏

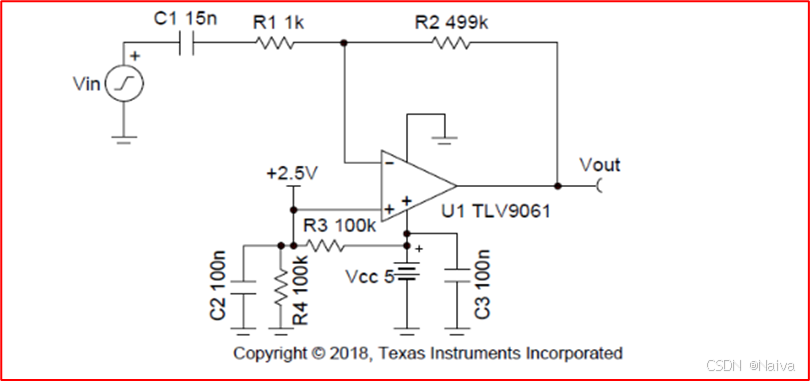

在这里插入图片描述

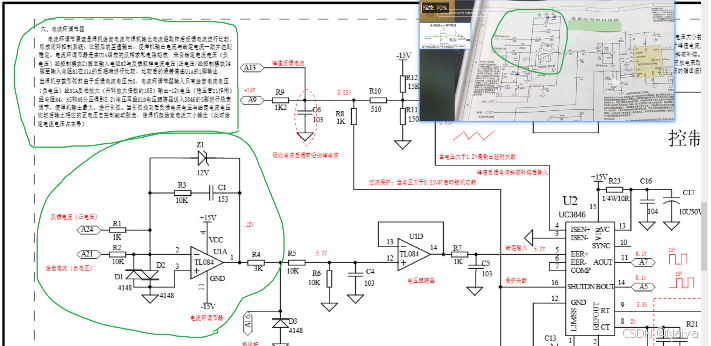

这也是个同向比例运算放大器

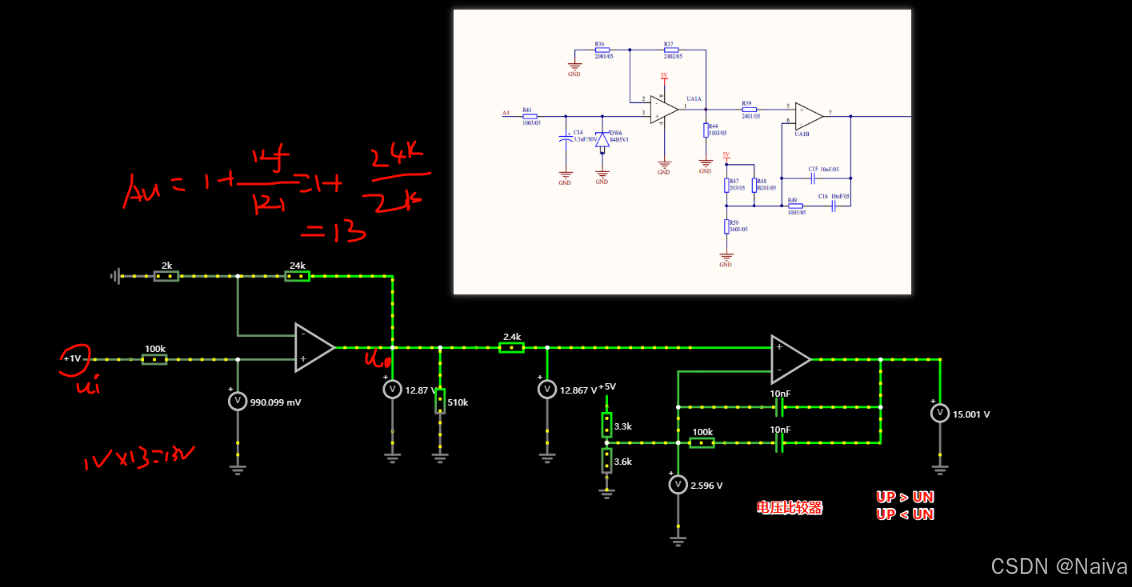

Av = 1 + （Rf / R1）= 1 + (R38/R39) = 1 + (20K / 1K) = 21 （倍）

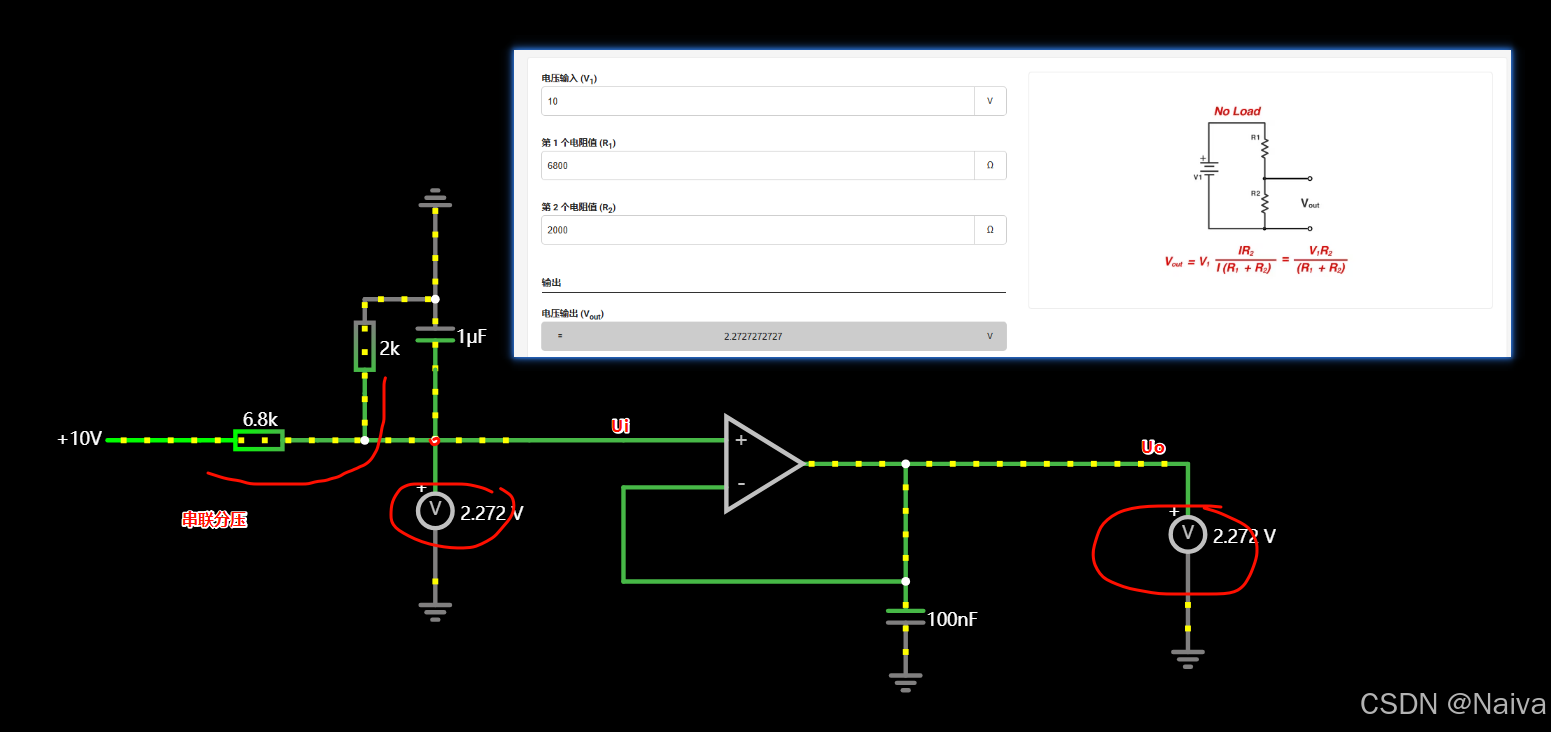

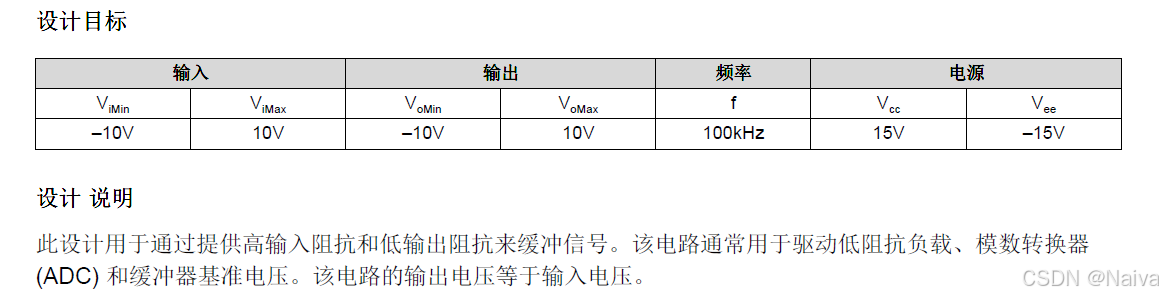

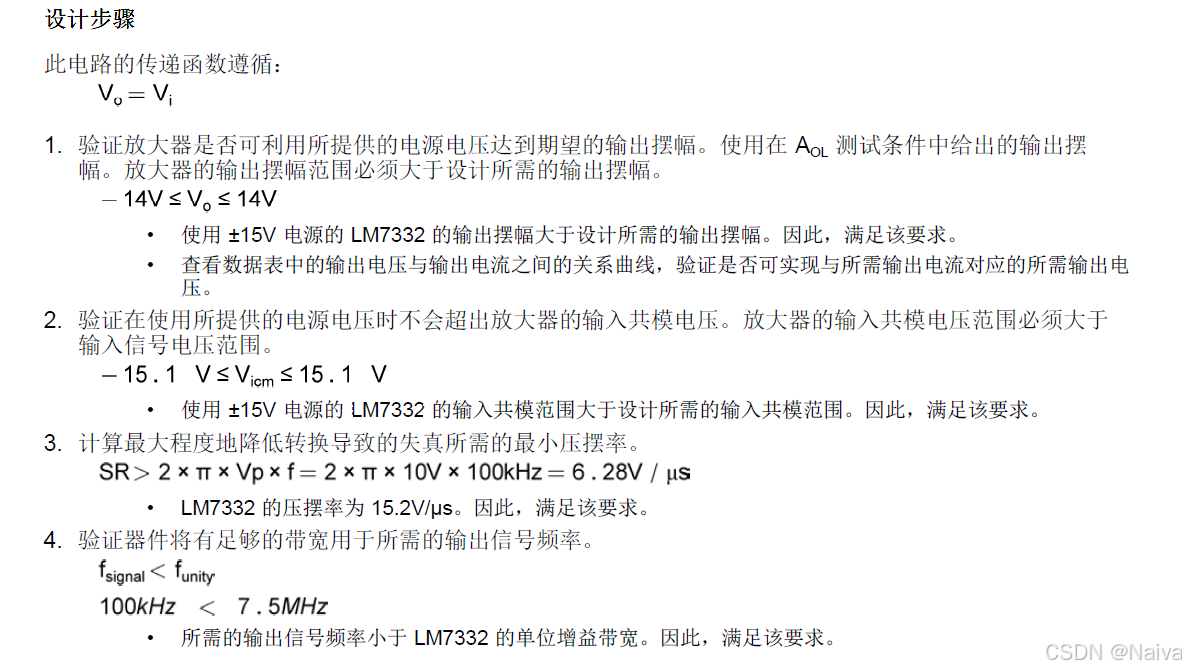

在这里插入图片描述

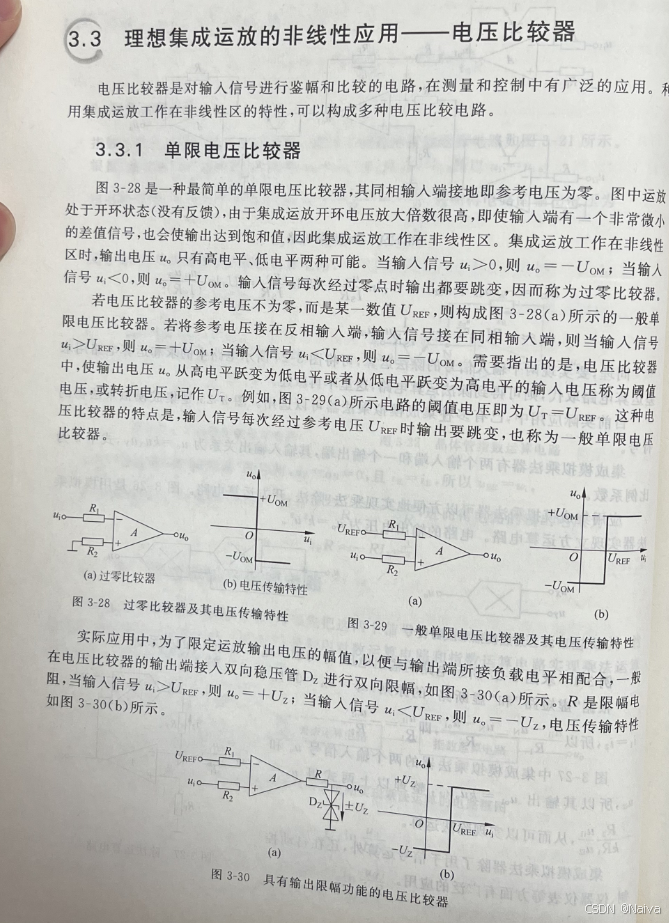

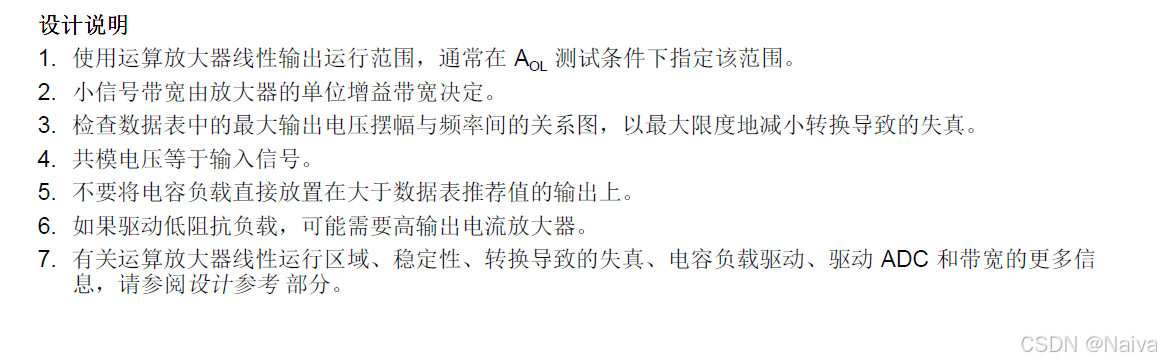

在这里插入图片描述

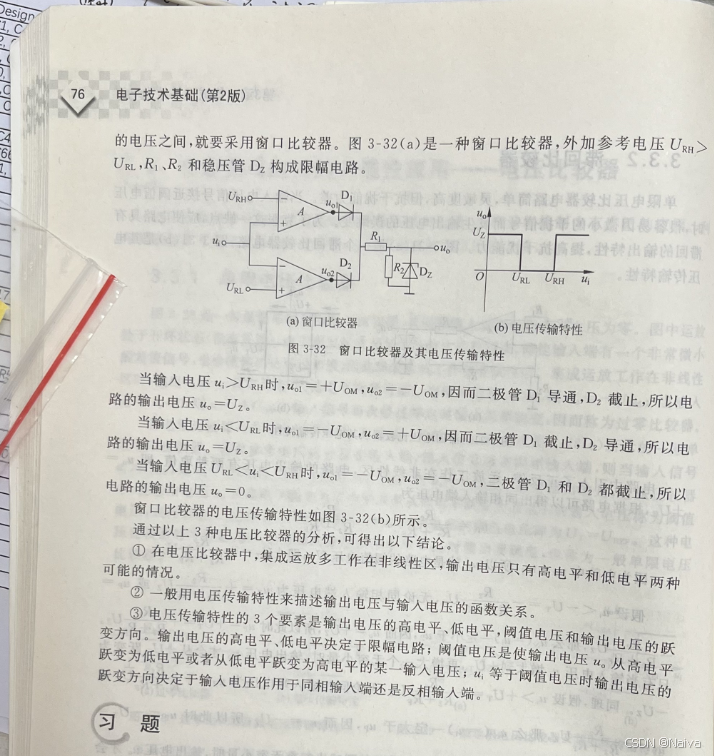

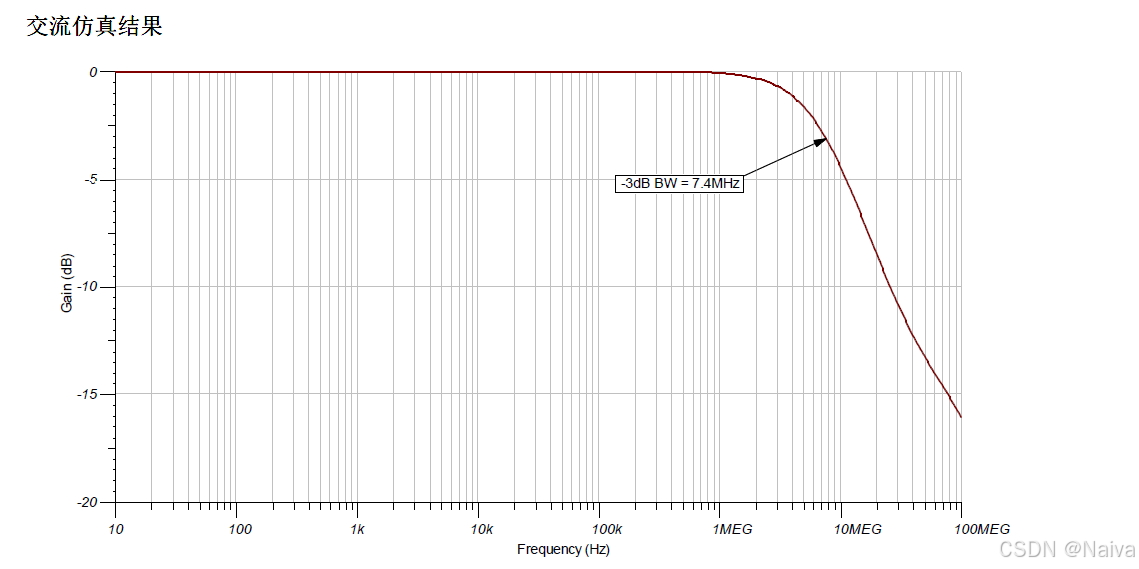

在这里插入图片描述

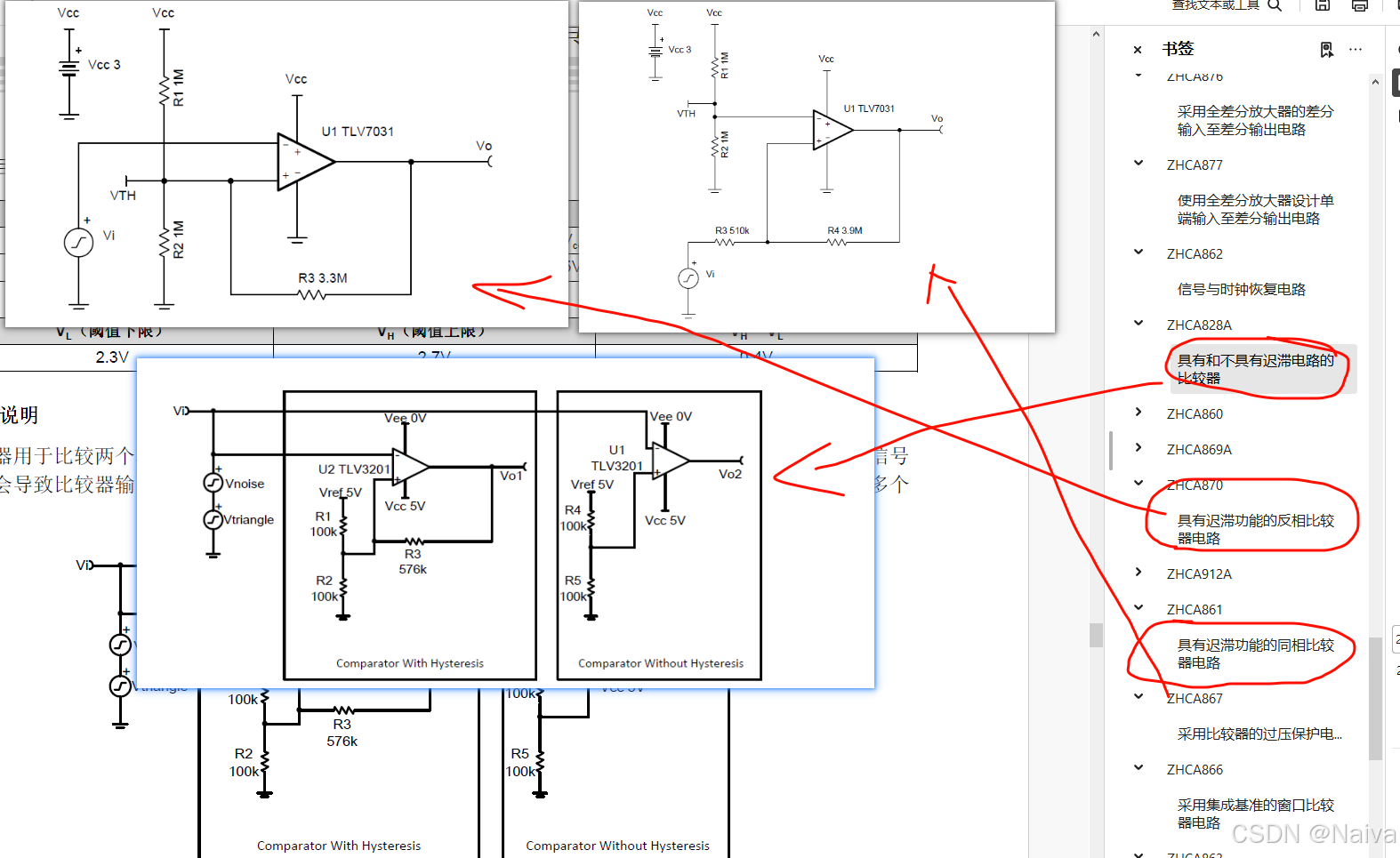

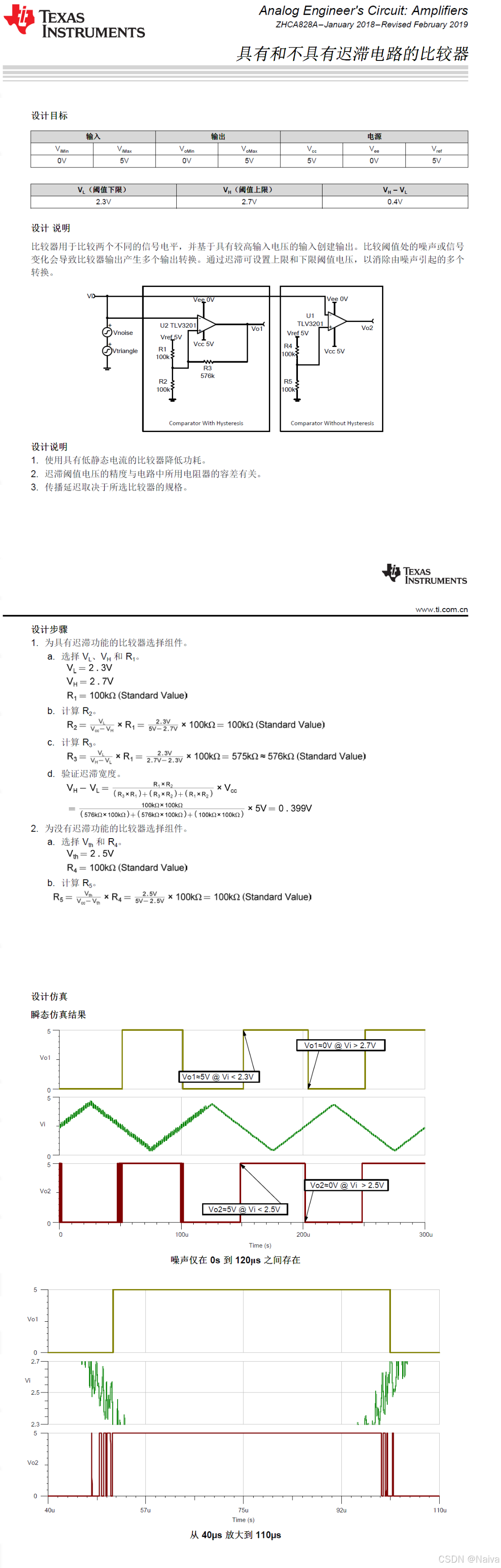

(迟滞)

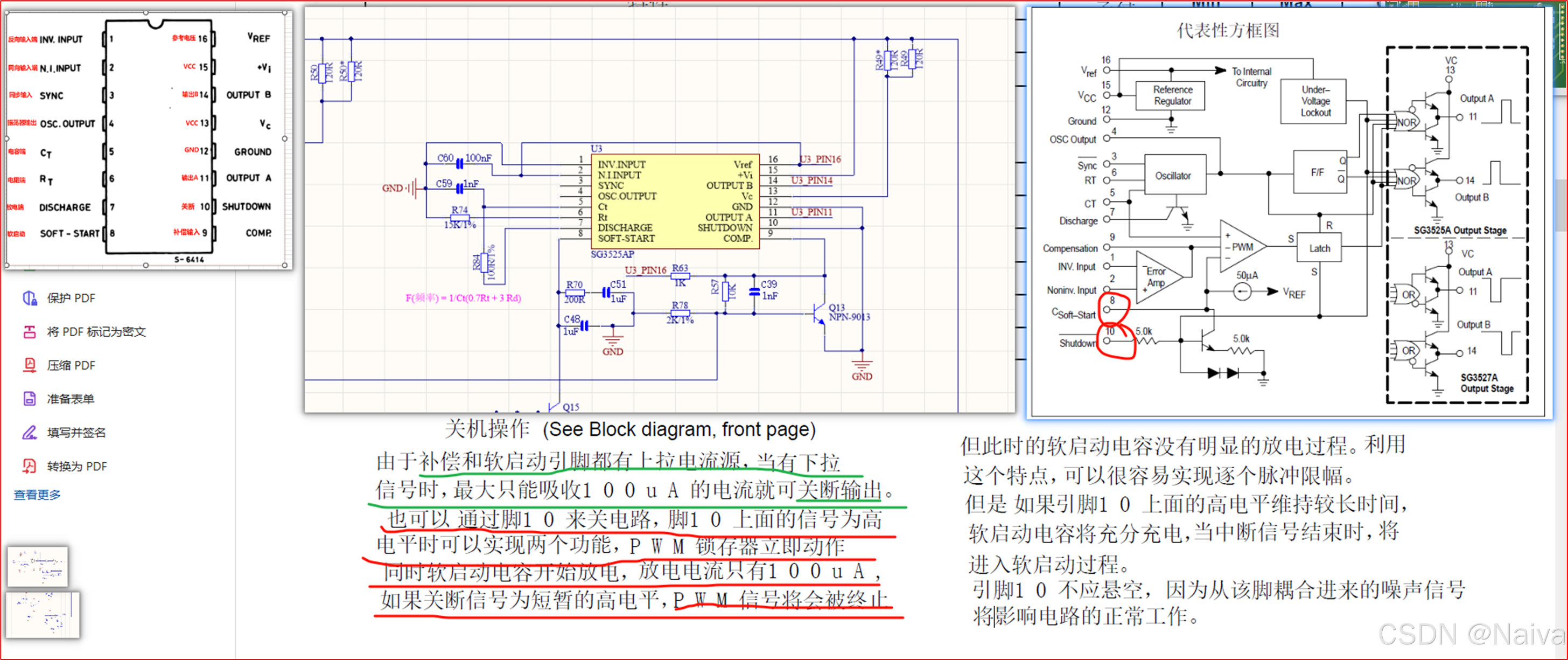

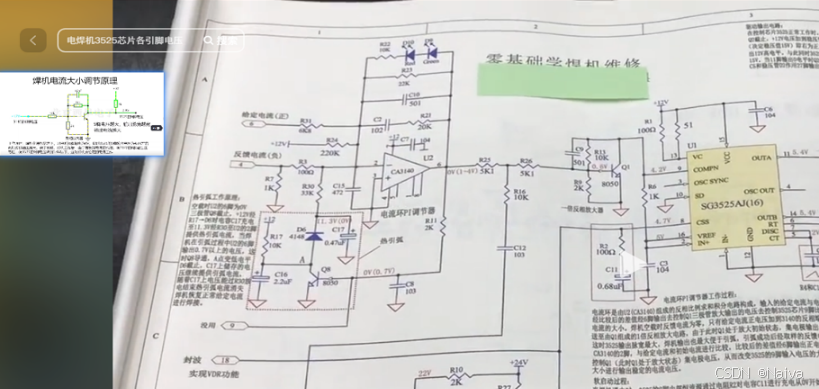

在这里插入图片描述

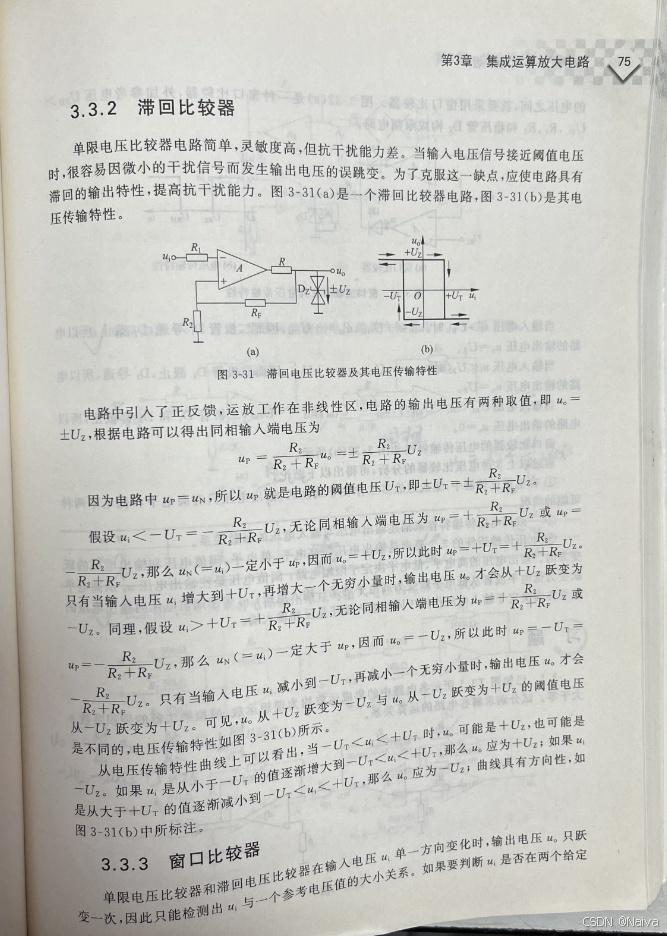

滞回比较器和普通电压比较器之间的主要区别在于滞回的应用和作用，具体区别如下：

1. 滞回比较器（Hysteresis Comparator）

滞回功能：滞回比较器内置或通过外部电路实现滞回。滞回是一种特性，它使得比较器有两个不同的触发阈值：一个用于输入电压上升时（上阈值），另一个用于输入电压下降时（下阈值）。这种特性确保了比较器在输入信号接近阈值时不会频繁切换输出，从而避免了由噪声或输入信号微小波动引起的不稳定输出。
应用：滞回比较器广泛用于需要去除噪声并减少输出抖动的应用中，比如温控系统、数字信号的去抖动、以及其他不希望频繁切换的控制系统。
输出稳定性：通过增加滞回，可以减少由于输入信号接近阈值而导致的频繁切换，增强系统稳定性。

2. 普通电压比较器（Voltage Comparator）

没有滞回：普通电压比较器只有一个固定的阈值，当输入信号超过该阈值时，输出切换。这种比较器不具有内建的滞回功能，因此如果输入信号在阈值附近缓慢变化，输出可能会由于微小波动（如噪声）而不稳定地切换。
应用：普通电压比较器用于简单的开关应用，其中输入信号只有显著的高低变化。常见于简单的电压检测、过压或欠压保护等。
输出不稳定性：由于没有滞回功能，普通比较器可能会在阈值附近产生输出的“抖动”或“闪烁”，特别是在噪声较大的环境中。

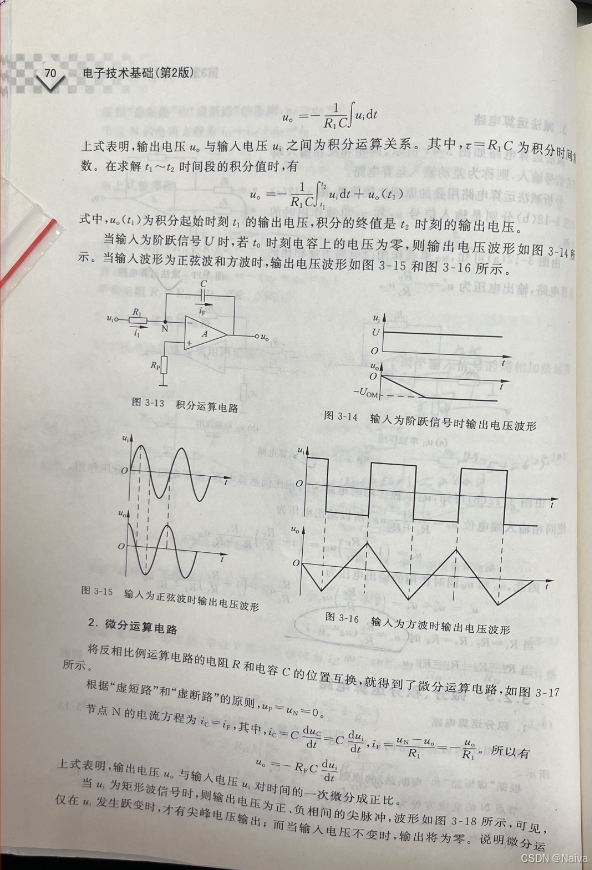

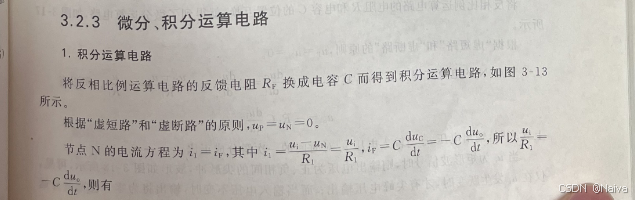

总结：
