1  嵌入式系统简介

1.1 主流嵌入式操作系统的比较

嵌入式操作系统以其微小内核、可移植、可裁剪、源码开放的特性在嵌入式领域得到广泛的应用。对于不同的产品，不同的应用场合，可以选择合适的嵌入式操作系统。到目前为此，全世界范围内出现的嵌入式操作系统高达200多种，它们专为嵌入式应用而开发，使得嵌入式产品的开发越来越方便，价格也变得越来越低廉，在航空、通信、娱乐等领域已经得到了很好的应用。

较为流行的嵌入式操作系统有：Linux，Windows CE，VxWorks，μC/OS等等

1.1.1Windows CE

Windows CE是微软公司的产品，它是以Windows操作系统核心作为基础，为有限资源的平台进行简化，并保留了多线程、优先权、多任务、可移植等特性。Windows CE和PC机使用的Windows 操作系统的最大区别是采用了模块化设计，从而使得Windows CE可以安装到存储空间并不大的嵌入式设备，通常Windows CE的内核映像文件最小可以达到200KB，对于现有嵌入式设备的存储空间有限的情况下，Windows CE仍然可以得到非常好的应用。

目前，全球范围内已经有上千家公司采用Windows CE进行各种各样的嵌入式产品开发。典型的新产品有手机、POS终端、ATM终端、工业控制系统等等。当然，Windows CE属于商业产品，当使用Windows CE进行产品开发时，需要支付3美元~20美元的授权费。

1.1.2Linux

Linux是嵌入式领域中发展最快、应用最广的一个操作系统。Linux是在GPL下发行的操作系统，与其他现有的操作系统相比有以下特点：

(1)完全源码开放

(2)可以免费获得

(3)支持数十种不同的处理器

(4)可移植

(5)可裁剪

其中，“免费”和“开源”是Linux最有竞争力的特点。在全球范围内，已经有不计其数的个人、企业正在使用Linux。随着Linux的进一步成熟，它以更小代码尺寸和更多不同平台的支持，大大的减少了新产品的成本和研发时间，吸引了越来越多的设备生产商，到现在，Linux已经成为世界主流的嵌入式操作系统。

根据IDC报告指出，Linux已经成为世界第二大操作系统。并且每年以高于25%的速度增长，再加上基于Linux的变种体，如实时性能较强的RTLinux、RTAI，Kurt和Linux/RK，能在没有MMU处理器上运行的μCLinux，更是把Linux的应用领域扩展到了工业控制和军事工业以及航空工业。

1.1.3VxWorks

VxWorks是WindRiver公司专门为实时系统而设计的一款优秀的实时操作系统。VxWorks以其超微小的内核提供了实时任务调度、中断管理、任务间通信等功能。由于WindRiver已经为VxWorks作了大量的优化工作，其优异的性能和稳定的特点使得程序员只要专心编写应用程序，根本不需要去关心系统内核的管理。除此之外，VxWorks具备完善的网络通信，文件系统等模块，可以应用到各种不同的场合。下面罗列了VxWorks的一些主要特点：

(1)任务间通信机制

(2)网络协议

(3)文件系统

(4)I/O管理

(5)超微小内核

(6)POSIX标准实时扩展

(7)支持C++语言

1.1.4μC/OS

μC/OS是由美国的Jean J.Labrosse编写的一个小型实时操作系统。该系统从1992年开始至今，已经发展到了第二个版本μC/OS II。μC/OS的特点是：公开源码，内核简洁，可移植性好，可裁剪，可固化，抢占式内核，可以管理60多个任务。该系统主要用于教育研究，和一些简单的控制系统应用。

1.2 常用的嵌入式处理器

1.2.1ARM

ARM(Advanced RISC Machines)公司是英国一家CPU核设计商，它本身并不生产CPU，而是设计出CPU以IP核的方式授权给其他公司生产。ARM处理器目前主要包括ARM7，ARM9，ARM10，ARM11以及Cortex 和SecurCore系列。ARM公司推出的嵌入式处理器几乎含盖了所有层次的处理器，主频也从50MHz到1GHz不等。到目前为此，ARM处理器已经成为嵌入式领域的神话，其市场份额高达80%以上，应用范围涉及手机，端终，控制，家电等等。

1.2.2MIPS

MIPS（Microprocessor whithout Interlocked Pipeline Stages）是一种处理器内核标准，它由MIPS技术公司开发拟定的。MIPS技术公司是一家设计制造高性能、高档次的嵌入式32位和64位处理器开发商，在RISC处理器领域占有很重要的地位。2000年，MIPS公司发布了针对MIPS 32 4 Kc的新版本以及未来64位MIPS 64 20 Kc处理器内核。

MIPS技术公司既开发MIPS处理器构架，又自己生产基于MIPS的32/64位处理器芯片。为了使用户更加方便地应用MIPS处理器，MIPS公司推出了一套集成开发工具，称为MIPS  IDF（Integrated Development Framework）,大大的降低了开发的难度。

1.2.3PowerPC

Power PC构架的主要特点是可伸缩性好，方便灵活。Power PC处理器品种很多，既有通用的处理器，又有嵌入式控制器和内核，应用范围非常广泛，从高端的工作站、服务器到个人PC，从消费类电子产品到大型通信设备等各个方面。

目前Power PC独立微处理器与嵌入式处理器的主频从25MHz~700MHz之间，它们的功耗，尺寸，价格相差比较大，主要的产品模块有Power PC  750 CX和 750 CXe，以及Power PC 440GP，用于嵌入式系统的有Power PC405和Power PC 440。Power PC的嵌入式处理器常用于通信，金融和其他终端设备。

2  ARM处理器

2.1 ARM构架特点

2.1.1ARM的特点

ARM主要特点：体积小、低功耗、低成本、高性能。

支持16位Thumb和32位ARM指令，Thumb指令可以减少大约30%~40%的代码大小，具有更高的代码密度，大量使用寄存器，指令运行速度更快，ARM共有37个32位寄存器，被分为若干组，其中：

-31个通用寄存器，包括程序计数器（PC）

-6个状态寄存器，用以标志CPU的工作状态和运行状态等

大多数的数据操作都在寄存器中完成，寻址方式灵活简单，执行效率高指令长度固定Load/Store加载/存储指令实批量数据传输，大大的提高了执行效率。

2.1.2ARM的模式

为了加强系统的安全性和对时间的响应，ARM设计了7种系统模式，以适应于不同的场合。

例如，在时间要求比较严格的时候，可以进入fiq模式对事件进行响应，可以减少响应时间。而在多任务操作系统下，可以使用用户模式和系统模式来加强系统的安全。

ARM七种模式如下：

(1)用户模式（usr）

(2)快速中断（fiq）

(3)外部中断（irq）

(4)管理模式（svc）

(5)数据访问中止模式（obt）

(6)系统模式（sys）

(7)未定义指令中止模式（und）

2.1.3ARM的状态

ARM具有两种不同的工作状态：ARM状态和THUMB状态，通常，ARM在上电默认是ARM状态，如要切换到THUMB状态，常用的方法是使用BX跳转指令。特别注意的是，在所有的异常模式中，都必须是在ARM状态下实现的，这是ARM固有的特点，不需要用户的干涉。

2.1.4ARM寄存器映射

ARM拥有多达37个寄存器，这些寄存器在不同的模式下不尽相同。对于一些时间要求比较严谨的场合，需要系统作出相当快的响应以确保安全，这时候，往往要立即执行紧急事件，通常的解决方法是使用Fiq（快中断），以保证响应时间。怎么让事件更快速的响应呢？方法就是减少现场保护的时间，ARM的Fiq设计不需要进行现场保护，因为在Fiq模式下，它拥有独立的寄存器，不会影响中断前的任何寄存器状态，从而大大的加快了响应速度。这也是ARM寄存器多的原因之一。同样的道理，在其他相应的模式下，它们对应的寄存数目也是有其特殊意义的。

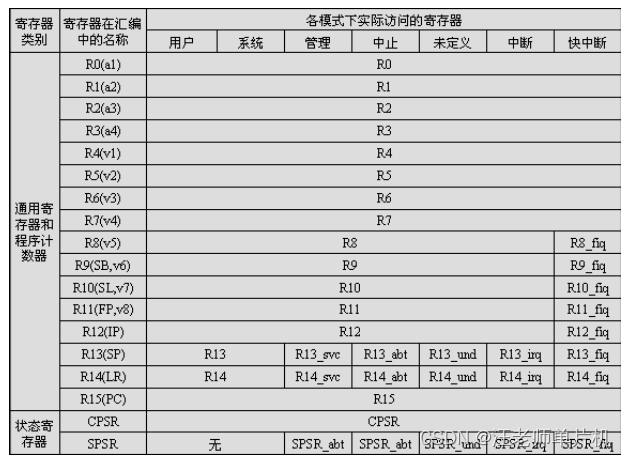

ARM寄存器映射如图 2.1  ARM寄存器映射所示：

图 2.1  ARM寄存器映射

2.1.5ARM寻址方式

为了提高代码的执行效率，ARM提供了多种寻址方式，一方面，可以减少代码的编写量，另一方面提高了代码密度。尤其是ARM的多寄存器寻址和条件执行的特点，使得程序变得更加优化。

ARM支持的寻址方式如下：

(1)立即数寻址

(2)寄存器寻址

(3)寄存器间接寻址

(4)基址变址寻址

(5)多寄存器寻址

(6)相对寻址

(7)堆栈寻址

2.2 现有主流ARM处理器

2.2.1Samsung S3C2410

S3C2410是著名的半导体公司Samsung推出的一款32位ARM处理器，为手持式设备、终端设备等提供了高性价张的解决方案。S3C2410的内核是ARM920T，内置MMU（Memory Management Unit）功能，采用AMBA新型总线结构，实现了MMU、AMBA BUS、Hardvard的高速缓冲体系结构，同时支持16位Thumb 指令集，从而能以较小的存储空间需求，获得32位的系统性能。

S3C2410的主要特点：

(1)内核工作电压1.8~2.0V、存储器和外部I/O设备的供电电压3.3V

(2)16KB指令Cache和16KB的数据Cache

(3)LCD控制器，最大支持6.5K色的TFT液晶屏

(4)4个通道DMAd

(5)3路UART（IrDA1.0、16B TxFIFO、16B RxFIFO）,2通道的SPI接口；

(6)2通道USB（Host/Slave）

(7)4路PWM和1个内部时钟控制器

(8)117个通用I/O，24路外部中断

(9)272PinFBGA封装

(10)16位看门狗定时器

(11)IIC/IIS控制器

(12)带PLL片上时钟发生器

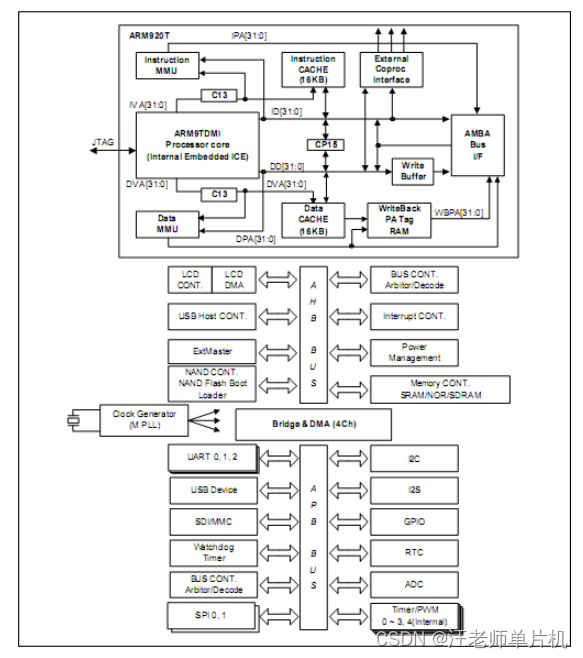

S3C2410 ARM处理器支持大小端模式存储字数据，其寻址空间可达1GB，每个Bank最大支持128MB的存储器，对于外部I/O设备的数据宽度，可以是8，16，32位，所有的存储器Bank（共有8个）都具有可编程的操作周期，而且支持各种ROM引导方式（Nor/Nand）Flash，EEPROM）。其S3C2410内部结构如图 2.2   S3C2410内部结构框图所示

图 2.2   S3C2410内部结构框图

2.2.2Atmel AT91RM9200

AT91RM9200是Atmel公司的32位RISC ARM9处理器，它是基于ARM920T核的，主频达180MHz，运算速度为200MIPS。内置全功能MMU，支持SDRAM、SRAM、BurstFlash、CF卡、SmartMedia以及NAND Flash，具有高性能、低功耗、低成本、小体积等优点。AT91RM9200微处理器是一个多用途的通用芯片，它内部集成了微处理器和常用的外围组件，具有更高性价比的特点，可以为工控等领域提供优秀的解决方案。

AT91RM9200具有以下的丰富片上资源：

(1)16KB数据Cache、16KB指令Cache

(2)虚拟内存管理单元MMU

(3)带有Debug调试功能

(4)内置16KB的SRAM和128KB的ROM

(5)带有外部总线接口（EBI），方便用户进行扩展升级

(6)支持SDRAM、SRAM、Burst Flash、CF、SM和NAND Flash

(7)增强型时钟发生器和电源管理单元

(8)带有2个PLL的2个在片振荡器

(9)慢速时钟操作模式和软件电源优化能力

(10)4个可编程外部时钟信号

(11)周期中断、看门狗和第二计数器

(12)带有报警功能的实时时钟

(13)带有8个优先级别、可单独屏蔽中断源、Spurious中断保护的先进中断控制器

(14)7个外部中断源和1个快速中断源

(15)4个32位GPIO控制器，可以达到122个可编程I/O引脚

(16)20通道的DMA

(17)10/100M以太网接口

(18)2个USB2.0 HOST和一个USB Device

(19)4个UART

(20)3通道16位定时器/计数器

(21)两线接口

(22)IEEE1149.1 JTAG标准扫描接口

2.2.3TI OMAP

OMAP可扩展的开放式处理器平台是TI公司于1998年推出的全新多媒体应用概念，OMAP平台提供了语音、数据和多媒体所需的带宽和功能，可以在非常低的功耗下为高端的2.5G和3G无线设备提供较高的性能。TI的 OMAP处理器支持所有嵌入式操作系统，无需任何新的编程技能就可以进行无缝访问DSP。TI还提供了OMAP解决方案，将无线调制解调器与专用应用处理器完美地组合在单个芯片上。TI在提供全球范围的技术支持的同时，还提供了可降低系统成本的高度集成的解决方案。

TI OMAP处理器分类如表 2.1  TI OMAP处理器分类所示：

类别	型号	描述
单纯应用处理器	OMAP310	175MHz，具有基本的多媒体功能
	OMAP1510	175MHz，与310相比增加了DSP和ARM926内核，192KB片内RAM
	OMAP1610	204MHz，功耗、尺寸较1510更小，多媒体处理能力有较大的提高，增加了JAVA加速器，采用硬件方法加速应用程序的执行，集成了更多运动控制和接口器件
单纯应用处理器	OMAP1611	204MHz，增加了内部RAM和54Mbit/s的WLAN接口
	OMAP1612	204MHz，比1611增加了堆叠式整合的DDR存储器，与外接存储器方式相比减少了空间和功耗
整合了数字基带功能的应用处理器	OMAP710	132MHz,性能和1510对应
	OMAP730	200MHz，性能较710提高一倍，待机时间也增加了一倍
	OMAP732	200MHz，类似于730，但SRAM以堆叠式整合，减少了体积

表 2.1  TI OMAP处理器分类

2.2.4Intel Xscale

Intel Xscale构架的处理器有PXA2xx系列，它属于ARM处理器的一种衍生，不过它在构架扩展的基础上保留了对以往软件的向下兼容性。

Intel 目前开发的基于ARM核 的处理器有2个系列：

(1)StrongARM-StrongARM SA1100

(2)基于XScale构架的PXA系列

较为突出的是PXA系列，它是一款功耗低、可伸缩度高的产品，并且其最大的优势就是核心频率可以高速的提升。此外，Xscale整合了以往其他ARM处理器所不支持的MMX指令，这种指令集类似桌面处理器的多媒体指令集，是一种64bit的精简指令，这种指令集可以大大地优化视频播放、3D图像显示、音频处理等应用，同时这种指令也会降低产品的开发难度。PXA采用较先进的0.18um工艺制程、内含32KB指令缓存和32KB数据缓存以及多媒体流数据专用的2KB缓存，最高支持256MB内存、包含双通道PCMCIA、CF卡、MMC/SD卡，LCD控制器、AC‘97音频、USB接口，红外接口、蓝牙接口，芯片采用PBGA封装。

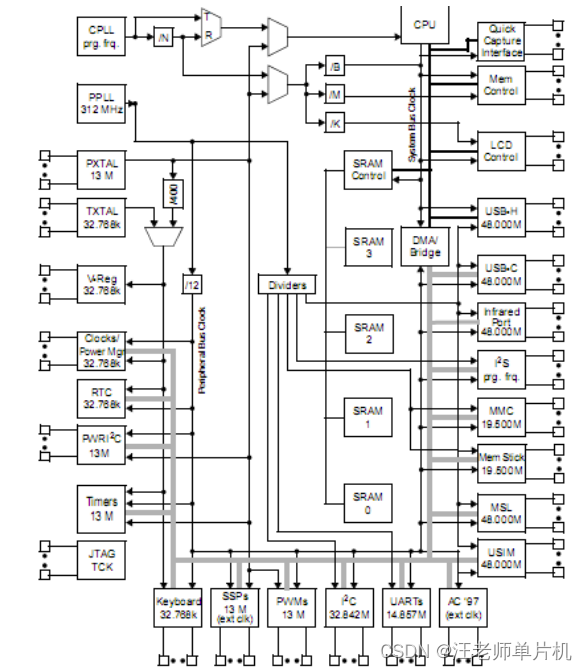

PXA270内部结构如图 2.3   PXA270 内部结构所示：

图 2.3   PXA270 内部结构

2.3 S3C2410硬件设计要点

S3C2410是一款高速嵌入式处理器，由于它内置了很多外设模块，需要用到的模块可能要在外围电路中增加一些芯片。这样一来，加上电源、CPU最小系统以及各个模块，系统变得非常复杂。所以在绘制原理图的时候，要注意模块化的设计，可以避免出错。

2.3.1S3C2410电源设计

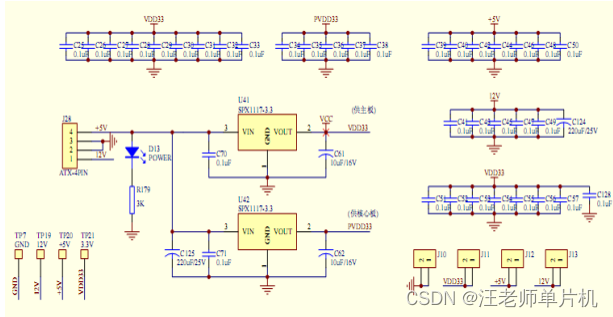

电源是系统的心脏，系统的稳定性很大程度上取决于电源的设计，对于S3C2410处理器，合理的电源设计如图 2.4  S3C2410系统电源设计所示：

图 2.4  S3C2410系统电源设计

2.3.2S3C2410 USB接口设计

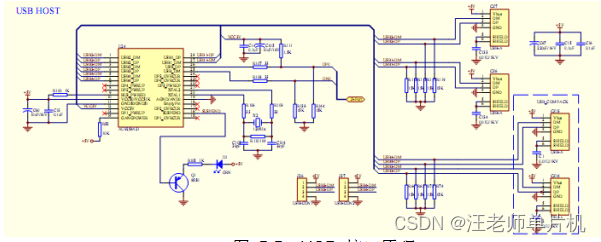

本系统的摄像头使用的是USB接口，S3C2410的USB接口属于USB1.1版本，最高支持12Mbit/s，在设计的过程尽量保持信号线的等长关系，以防止时间上有延迟。下图使用了AU9254芯片进行HUB，扩展为4个USB HOST接口，可以供更多的USB设备使用，其电路原理图如图 2.5  USB 接口原理所示。

图 2.5  USB 接口原理

2.3.3S3C2410 网络接口电路设计

在本系统中，S3C2410核心是以网络服务器的形式接入网络的，系统采用了10M网卡芯片CS8900，以提供更高的网络带宽供传输图像。网络接口电路原理图如图 2.6所示：

图 2.6  CS8900网络接口原理图
