风光储超级电容混合储能HESS三相LC并网仿真系统构成:
光伏发电系统、风力发电系统、混合储能系统、三相逆变、LC滤波、大电网

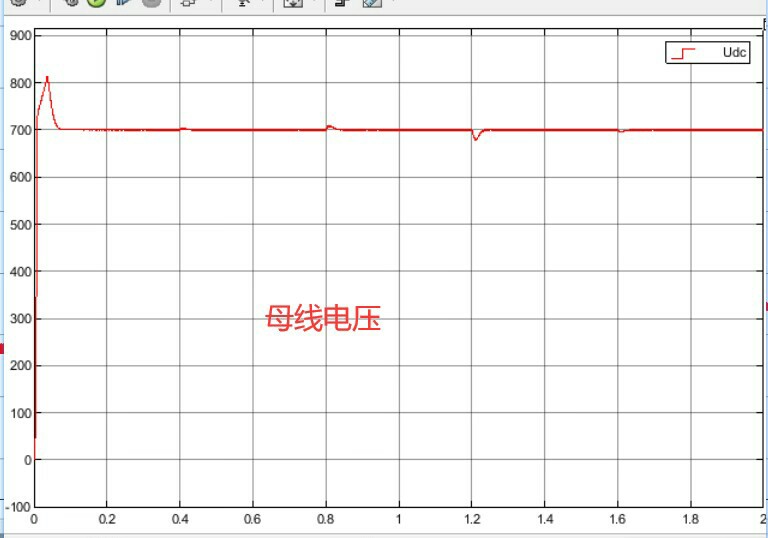

1、光伏系统采用扰动观察法实现mppt控制,经过boost电路并入700V母线;

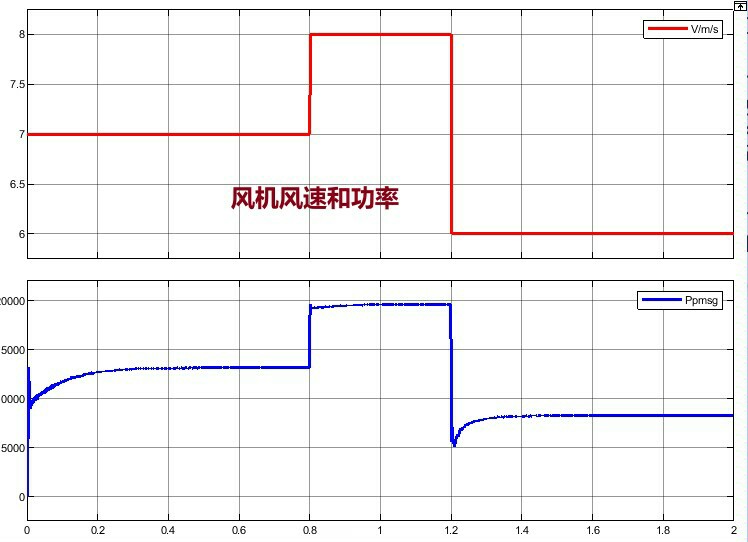

2、风机采用最佳叶尖速比实现mppt控制,风力发电系统中pmsg采用零d轴控制实现功率输出,通过三相电压型pwm变换器整流并入母线;

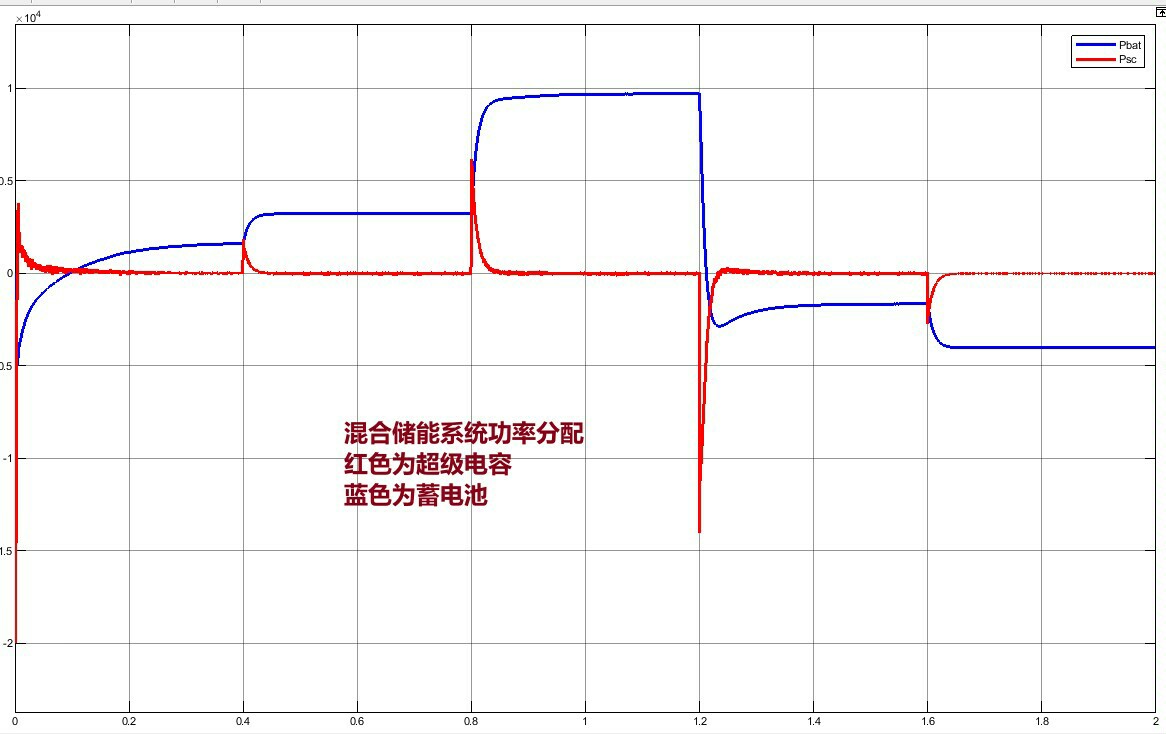

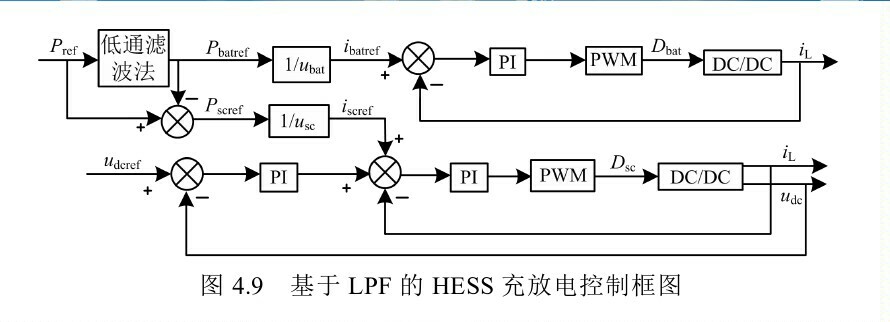

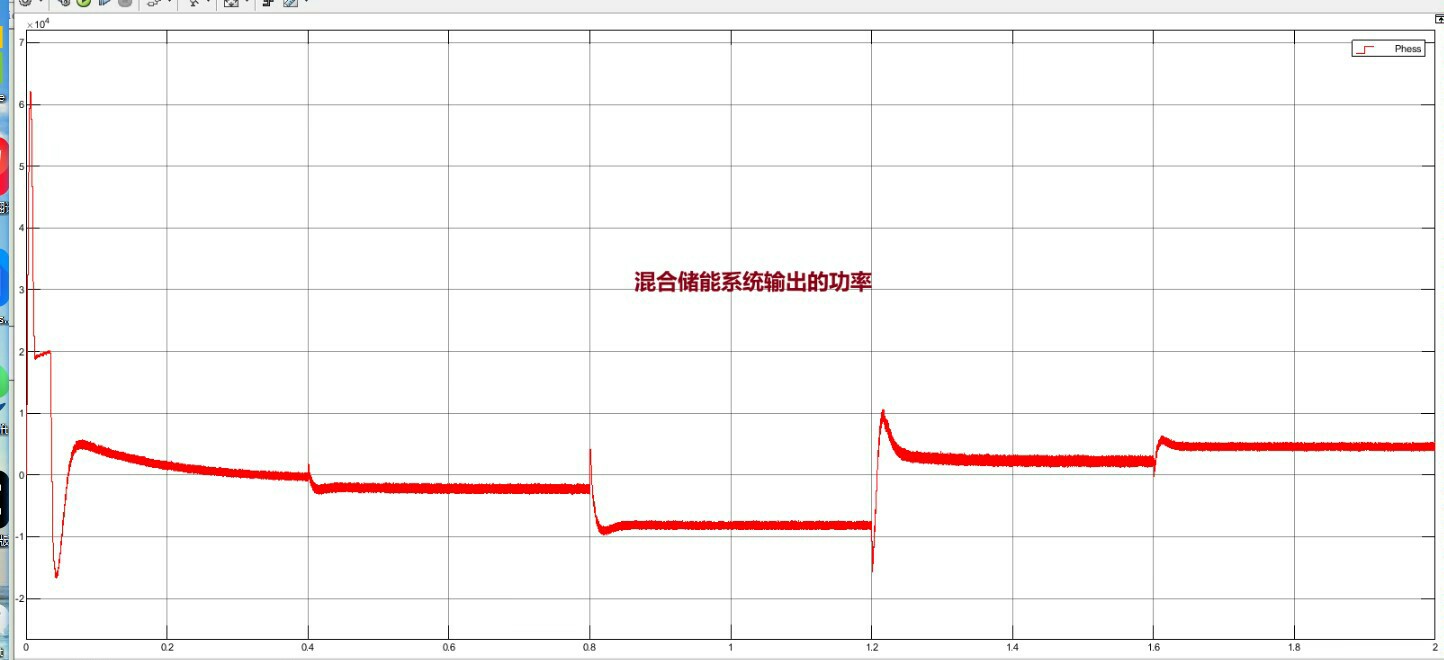

3、混合储能由蓄电池和超级电容构成,通过双向DCDC变换器并入母线,并采用低通滤波器实现功率分配,超级电容响应高频功率分量,蓄电池响应低频功率分量,有效限抑制系统中功率波动,且符合储能的各自特性。
4、并网逆变器VSR采用PQ控制,给定有功经过LC滤波器并入大电网。
附参考文献。
混合储能系统可改用单独储能系统,两个文件已经打包好一起提供
