CSTgif动图导出 与gif导出失败解决方法

CST gif动图导出

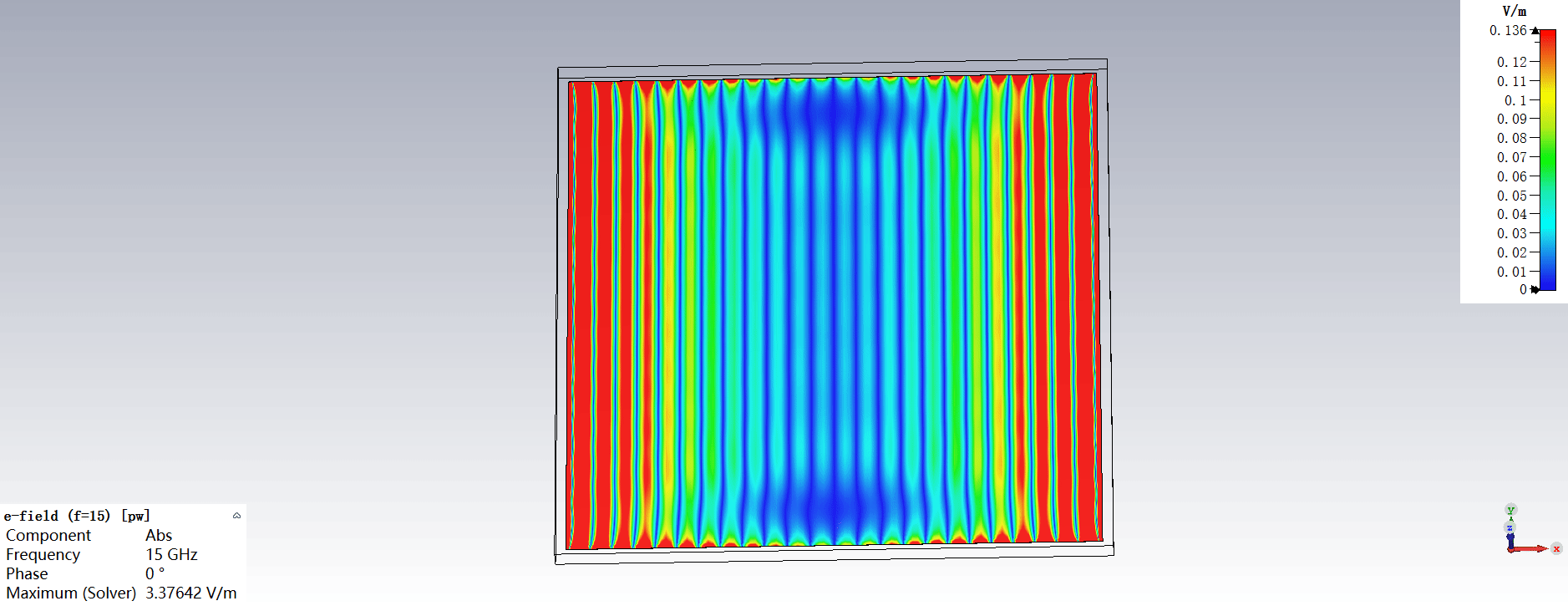

例子如图 金属板散射电场分布

一、 有时导出失败请按如下顺序检查

方法一 cst文件夹是否含有中文

修改了再试试可能就直接成功了

方法二 下载新版本ImageMagick插件

1.下载

我下载的是cst2020版本的，cst自带ImageMagick版本为5.1.1.可能因为版本过旧导致cst不能导出gif动图 目前ImageMagick最新版本为7.1
官网下载链接: https://www.imagemagick.org/

2.安装位置

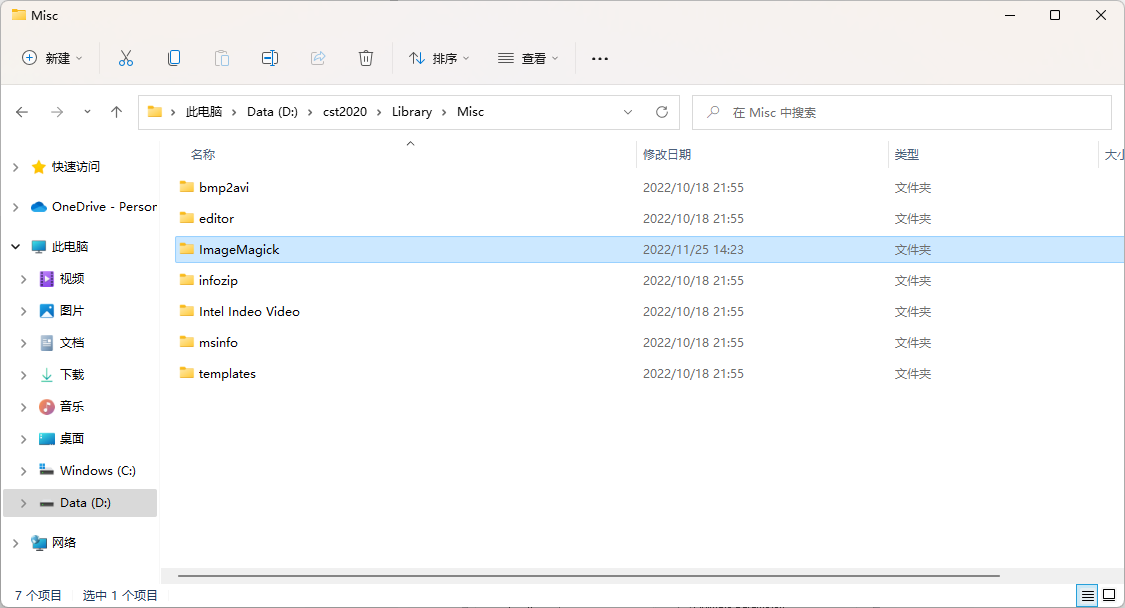

需要将ImageMagick包安装在全局宏文件夹中的子文件夹“cst2020\Library\Misc\ImageMagick”中
安装ImageMagick的过程中除了要注意安装位置，其余的点确定就可以了

3.导出设置setting

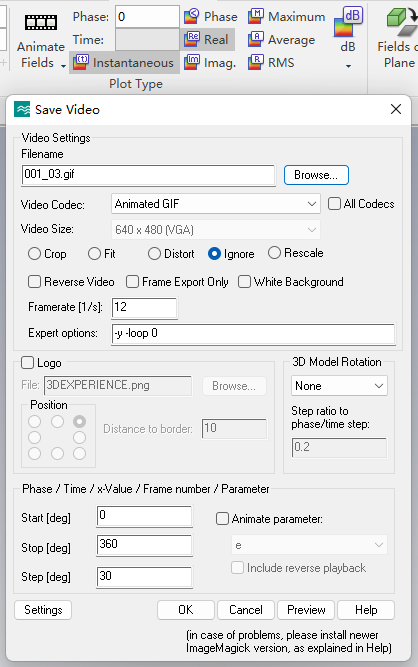

点击Animate Fields右边小三角，点击save video进入设置

右键左下角settings设置

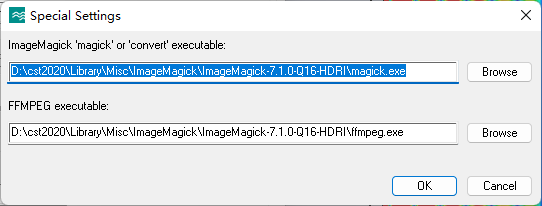

分别选择新版本ImageMagick文件夹中的Imagick.exe和“ffmpeg.exe”

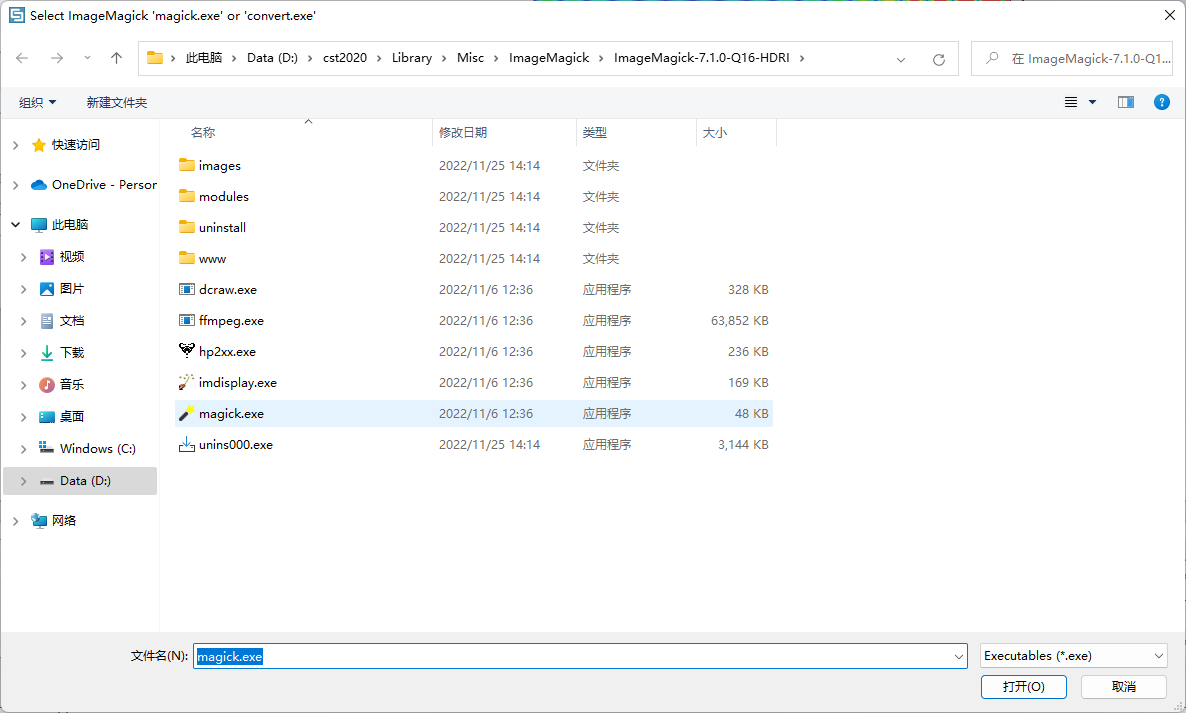

选择Imagick.exe

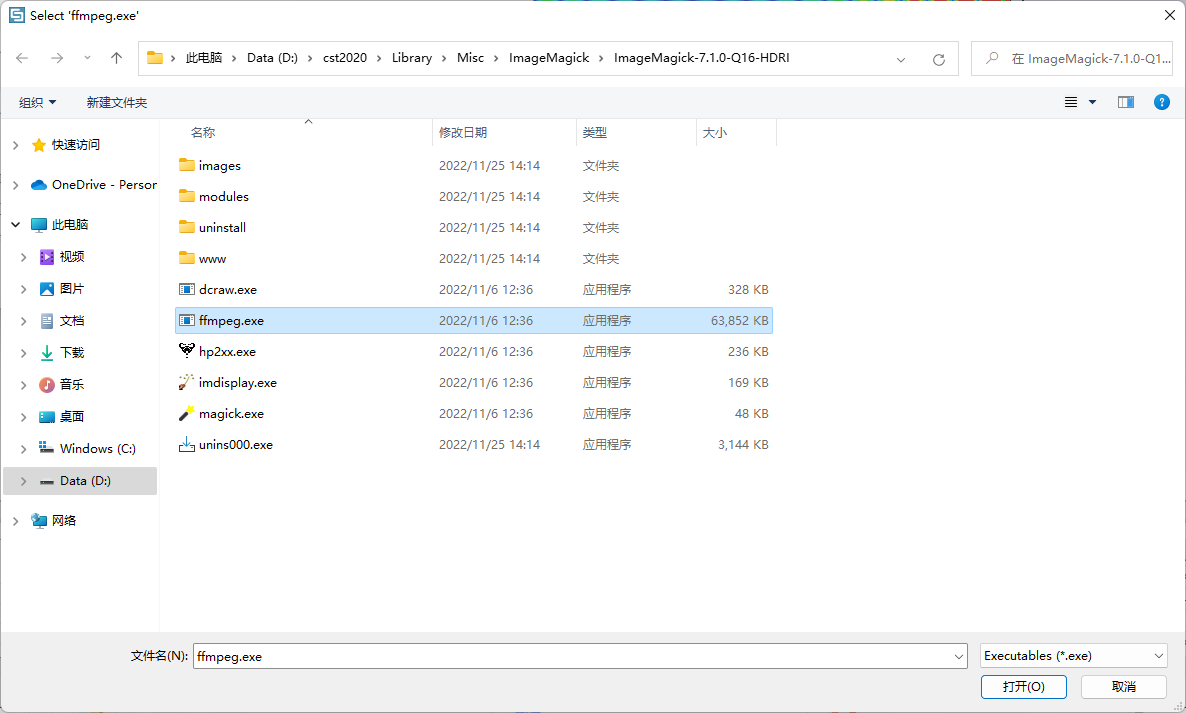

选择ffmpeg.exe

4.点击ok导出成功

打开即可正确运行

方法三

使用以下博客的办法，通过qq录屏加上在线gif转换直接生成gif

在线制作gif
