一、 DesignModeler建模

1.1 2D草图

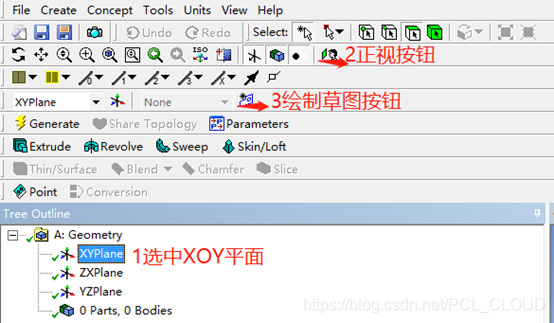

(1)创建基准平面，正视平面，绘制草图
在这里插入图片描述
也可以利用 New Plane按钮创建除三个基本平面以外的平面
在这里插入图片描述
（2） 点击sketching按钮，出现草图绘制按钮
在这里插入图片描述
（3） 选择circle绘制一个圆
在这里插入图片描述

1.2 3D几何体的生成

（1） 点击extrude按钮
在这里插入图片描述

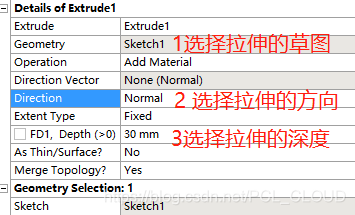

（2） 设置参数，点击生成按钮
在这里插入图片描述
在这里插入图片描述
生成一个圆柱体
在这里插入图片描述
