图像分类基础概念，经典模型（附代码）

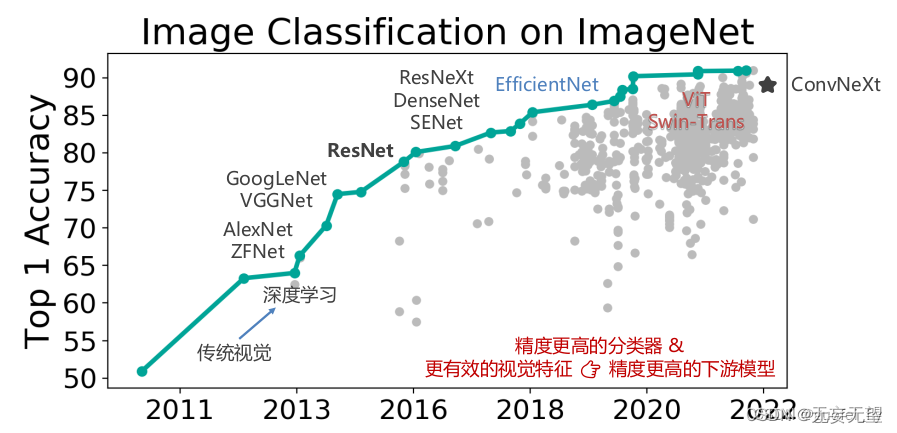

1.图像分类的发展历程

图像分类的发展历程可以追溯到计算机视觉领域的早期。最早的图像分类方法是基于手工设计的特征提取算法，例如SIFT和HOG等。这些方法通过提取图像的局部特征，然后使用传统的机器学习算法（如SVM和KNN）进行分类。然而，这些方法对于复杂的图像场景和大规模数据集来说，效果有限。

随着深度学习的兴起，卷积神经网络（CNN）在图像分类任务上取得了巨大的成功。CNN通过多层卷积和池化操作，自动学习图像的特征表示，并且能够从大规模数据中进行端到端的训练。著名的CNN模型，如LeNet、AlexNet、VGGNet、GoogLeNet和ResNet等，不断推动图像分类的性能和效果的提升。

除了CNN之外，近年来还出现了一些基于注意力机制的图像分类方法。这些方法通过学习图像中的关键区域，提高对重要信息的关注程度，从而提升分类性能。

此外，迁移学习也在图像分类中得到了广泛应用。迁移学习利用已经训练好的模型，在新的任务上进行微调，从而加速训练过程并提升模型的泛化能力。

1.1背景与意义

图像信息的丰富性：图像作为人类感知世界的重要方式之一，包含丰富的视觉信息。通过研究图像分类，可以帮助计算机理解和解释图像中的对象、场景和特征，从而实现更智能和高效的图像处理和分析。

应用广泛性：图像分类在许多领域中都有广泛的应用。例如，在医学领域，图像分类可以用于疾病诊断和治疗方案选择；在安防领域，图像分类可以用于图像监控和异常检测；在自动驾驶领域，图像分类可以用于识别交通标志和行人等。图像分类的研究和应用可以提高各个领域的效率和安全性。

数据驱动决策：在大数据时代，图像数据以惊人的速度增长，对这些海量的图像数据进行分类和分析，可以帮助人们从中挖掘出有价值的信息。通过图像分类，可以为决策提供更全面和准确的数据支持，从而推动各个领域的发展和进步。

1.2应用

视觉搜索：图像分类可以用于视觉搜索引擎，通过输入图像来搜索相似或相关的图像。这在电子商务、社交媒体等领域有广泛的应用，方便人们寻找感兴趣的内容和商品。

图像检索：图像分类可以用于图像库的管理和索引，通过给图像打上标签或分类，方便用户对大规模图像进行检索和管理。这在图书馆、博物馆等场景中具有重要意义。

计算机辅助诊断：医学影像如X射线、CT、MRI等包含了丰富的信息，图像分类可以帮助医生自动识别和定位疾病病灶，提高疾病的早期诊断和治疗效果。

2.图像分类的概念

图像分类是计算机视觉领域中的一个基本任务，它的目标是从给定的图像中识别出所属的类别。它涉及到从图像中提取特征，然后使用分类算法将这些特征映射到预定义的类别。

1.1什么是图像分类

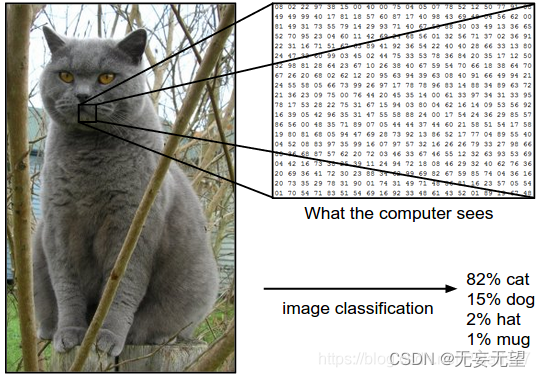

图像分类问题指的是，对于一张输入图像，从已有的标签集合中找出一个标签，并分配给这张图像。以下图为例：我们的图像分类模型会读取这张图片，然后输出这张图片对应每个标签的概率。对于计算机来说，图像是由一个一个的像素信息组成的。在这个例子中，这张猫的图片大小像素是248*400，因为图片是彩色的，所以还包含了RGB三个颜色通道。所以我们的输入是240*800*3=297600，每个数字代表着某一通道的亮度值。范围在0-255之间，0代表白色，255代表黑色。而我们要做的就是让计算机理解这些数字信息，然后做出分类。

1.2 图像分类的难度

图像分类的难度在于以下几个方面：

视角变化（Viewpoint variation）：同一个物体，摄像机可以从多个角度来展现。
大小变化（Scale variation）：物体可视的大小通常是会变化的（不仅是在图片中，在真实世界中大小也是变化的）。
形变（Deformation）：很多东西的形状并非一成不变，会有很大变化。
遮挡（Occlusion）：目标物体可能被挡住。有时候只有物体的一小部分（可以小到几个像素）是可见的。
光照条件（Illumination conditions）：在像素层面上，光照的影响非常大。
背景干扰（Background clutter）：物体可能混入背景之中，使之难以被辨认。
类内差异（Intra-class variation）：一类物体的个体之间的外形差异很大，比如椅子。这一类物体有许多不同的对象，每个都有自己的外形。

以上的所有情况，同一个类别的像素信息都会有巨大的差异（计算机是通过像素信息去看图像的）。面对以上所有变化及其组合，好的图像分类模型能够在维持分类结论稳定的同时，保持对类间差异足够敏感。

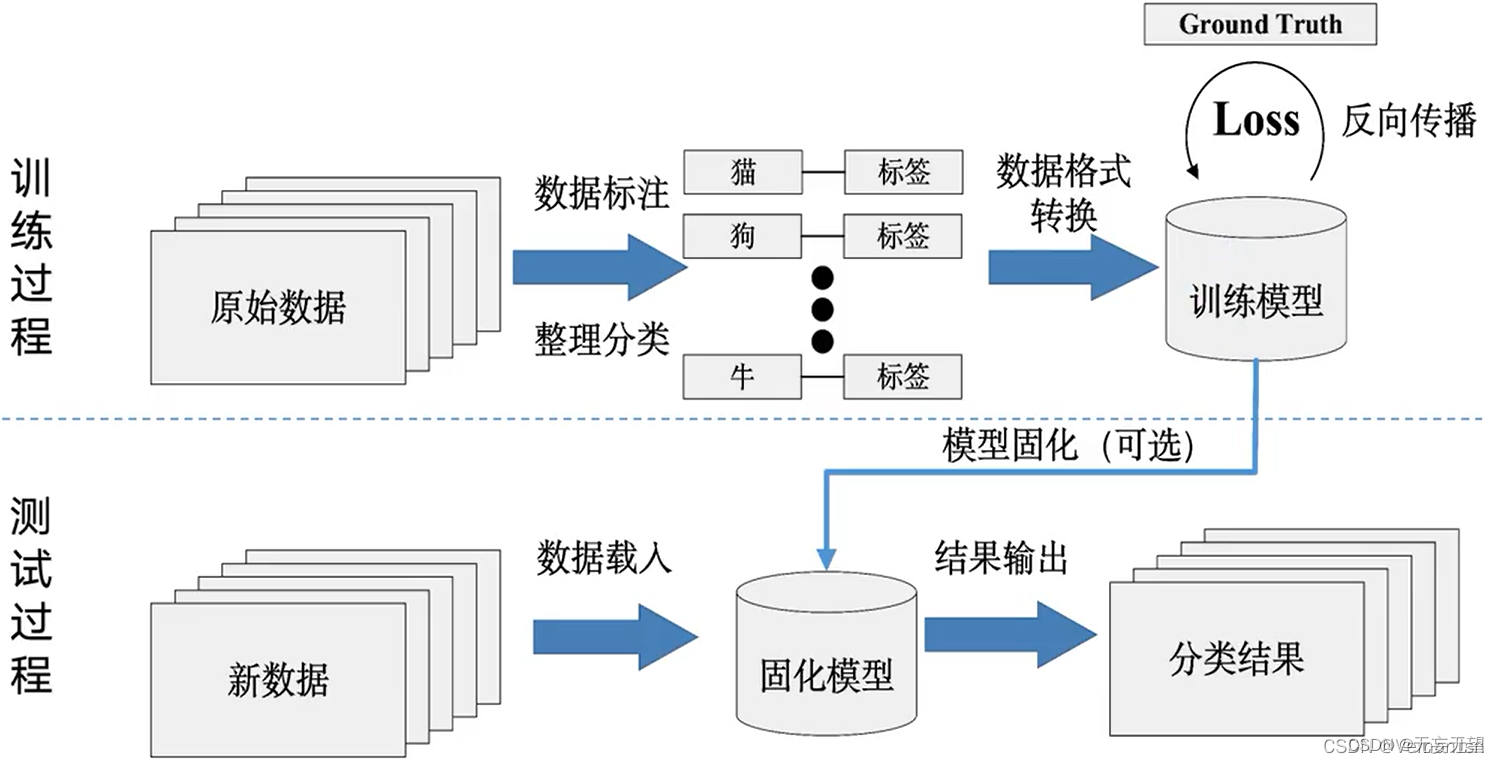

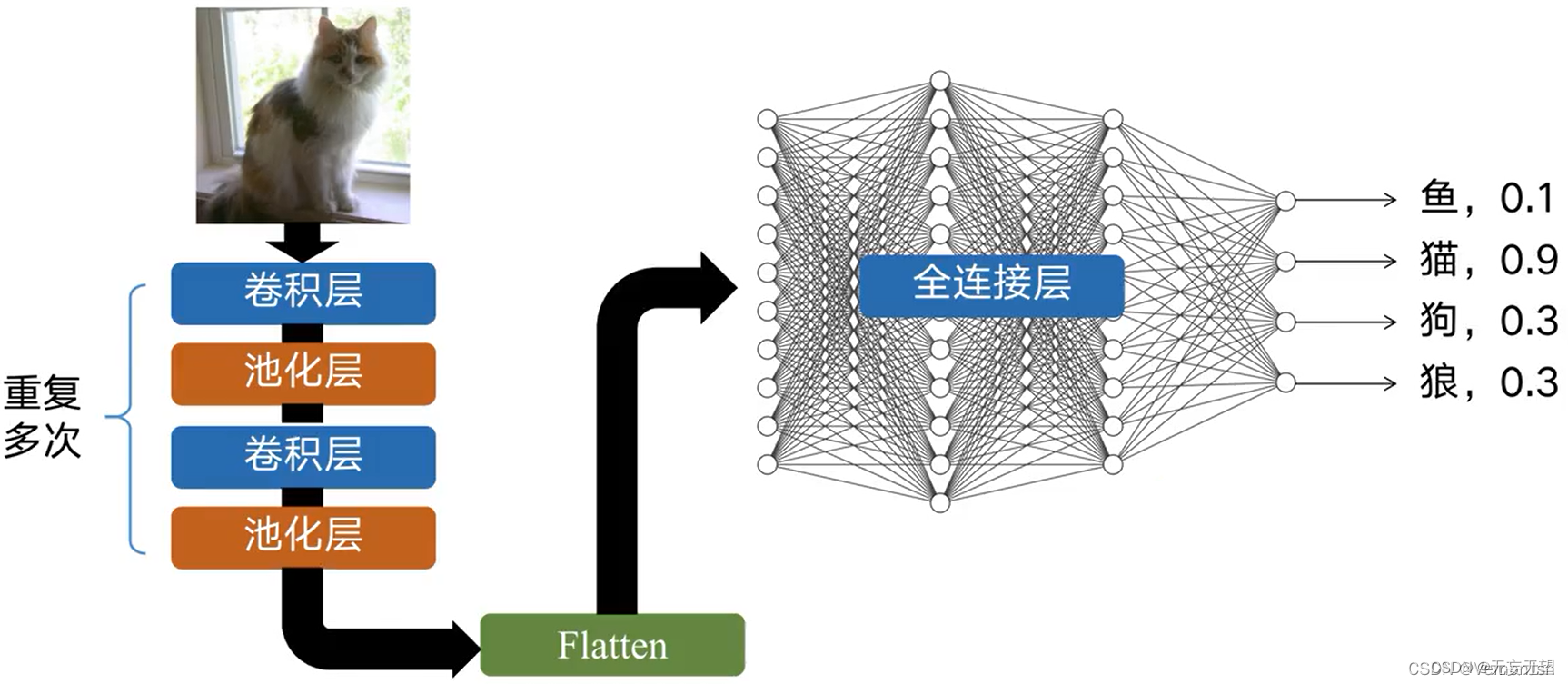

3.使用CNN进行图像分类

         1.收集图像以及对应的标签，形成数据集

             2.使用机器学习训练一个分类器

   3.在新的图像.上测试这个分类器

4.图像分类的经典模型

4.1 AlexNet

AlexNet是一种深度神经网络结构，相对于原始的LeNet来说更深，LeNet为5层，而AlexNet为8层。AlexNet在神经网络发展过程中起到了重要的作用，让研究人员意识到网络深度对性能的巨大影响。它的出现打破了以前学者们对于学习特征的认知，首次证明了学习到的特征可以超越手工设计的特征。

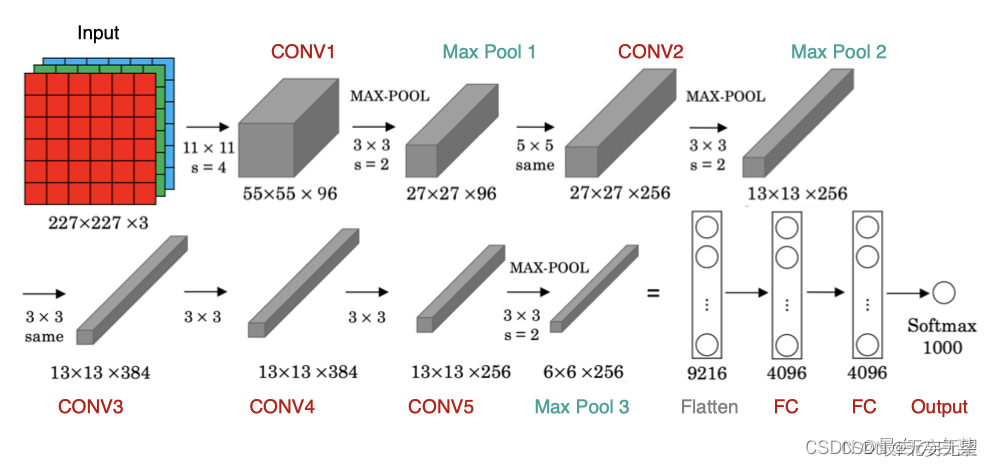

网络架构

该网络的特点是：

AlexNet包含8层变换，有5层卷积和2层全连接隐藏层，以及1个全连接输出层
AlexNet第一层中的卷积核形状是11×1111×11。第二层中的卷积核形状减小到5×55×5，之后全采用3×33×3。所有的池化层窗口大小为3×33×3、步幅为2的最大池化。
AlexNet将sigmoid激活函数改成了ReLU激活函数，使计算更简单，网络更容易训练
AlexNet通过dropOut来控制全连接层的模型复杂度。
AlexNet引入了大量的图像增强，如翻转、裁剪和颜色变化，从而进一步扩大数据集来缓解过拟合。

在tf.keras中实现AlexNet模型：



# 构建AlexNet模型
net = tf.keras.models.Sequential([
    # 卷积层：96个卷积核，卷积核为11*11，步幅为4，激活函数relu
    tf.keras.layers.Conv2D(filters=96,kernel_size=11,strides=4,activation='relu'),
    # 池化:窗口大小为3*3、步幅为2
    tf.keras.layers.MaxPool2D(pool_size=3, strides=2),
    # 卷积层：256个卷积核，卷积核为5*5，步幅为1，padding为same，激活函数relu
    tf.keras.layers.Conv2D(filters=256,kernel_size=5,padding='same',activation='relu'),
    # 池化:窗口大小为3*3、步幅为2
    tf.keras.layers.MaxPool2D(pool_size=3, strides=2),
    # 卷积层：384个卷积核，卷积核为3*3，步幅为1，padding为same，激活函数relu
    tf.keras.layers.Conv2D(filters=384,kernel_size=3,padding='same',activation='relu'),
    # 卷积层：384个卷积核，卷积核为3*3，步幅为1，padding为same，激活函数relu
    tf.keras.layers.Conv2D(filters=384,kernel_size=3,padding='same',activation='relu'),
    # 卷积层：256个卷积核，卷积核为3*3，步幅为1，padding为same，激活函数relu
    tf.keras.layers.Conv2D(filters=256,kernel_size=3,padding='same',activation='relu'),
    # 池化:窗口大小为3*3、步幅为2
    tf.keras.layers.MaxPool2D(pool_size=3, strides=2),
    # 伸展为1维向量
    tf.keras.layers.Flatten(),
    # 全连接层:4096个神经元，激活函数relu
    tf.keras.layers.Dense(4096,activation='relu'),
    # 随机失活
    tf.keras.layers.Dropout(0.5),
    # 全链接层：4096个神经元，激活函数relu
    tf.keras.layers.Dense(4096,activation='relu'),
    # 随机失活
    tf.keras.layers.Dropout(0.5),
    # 输出层：10个神经元，激活函数softmax
    tf.keras.layers.Dense(10,activation='softmax')
])

我们构造一个高和宽均为227的单通道数据样本来看一下模型的架构：

# 构造输入X，并将其送入到net网络中
X = tf.random.uniform((1,227,227,1)
y = net(X)
# 通过net.summay()查看网络的形状
net.summay()

网络架构如下：

Model: "sequential"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d (Conv2D)              (1, 55, 55, 96)           11712
_________________________________________________________________
max_pooling2d (MaxPooling2D) (1, 27, 27, 96)           0
_________________________________________________________________
conv2d_1 (Conv2D)            (1, 27, 27, 256)          614656
_________________________________________________________________
max_pooling2d_1 (MaxPooling2 (1, 13, 13, 256)          0
_________________________________________________________________
conv2d_2 (Conv2D)            (1, 13, 13, 384)          885120
_________________________________________________________________
conv2d_3 (Conv2D)            (1, 13, 13, 384)          1327488
_________________________________________________________________
conv2d_4 (Conv2D)            (1, 13, 13, 256)          884992
_________________________________________________________________
max_pooling2d_2 (MaxPooling2 (1, 6, 6, 256)            0
_________________________________________________________________
flatten (Flatten)            (1, 9216)                 0
_________________________________________________________________
dense (Dense)                (1, 4096)                 37752832
_________________________________________________________________
dropout (Dropout)            (1, 4096)                 0
_________________________________________________________________
dense_1 (Dense)              (1, 4096)                 16781312
_________________________________________________________________
dropout_1 (Dropout)          (1, 4096)                 0
_________________________________________________________________
dense_2 (Dense)              (1, 10)                   40970
=================================================================
Total params: 58,299,082
Trainable params: 58,299,082
Non-trainable params: 0
_________________________________________________________________

手写数字势识别
AlexNet使用ImageNet数据集进行训练，但因为ImageNet数据集较大训练时间较长，我们仍用前面的MNIST数据集来演示AlexNet。读取数据的时将图像高和宽扩大到AlexNet使用的图像高和宽227。这个通过tf.image.resize_with_pad来实现。
数据读取

import numpy as np
# 获取手写数字数据集
(train_images, train_labels), (test_images, test_labels) = mnist.load_data()
# 训练集数据维度的调整：N H W C
train_images = np.reshape(train_images,(train_images.shape[0],train_images.shape[1],train_images.shape[2],1))
# 测试集数据维度的调整：N H W C
test_images = np.reshape(test_images,(test_images.shape[0],test_images.shape[1],test_images.shape[2],1))

由于使用全部数据训练时间较长，我们定义两个方法获取部分数据，并将图像调整为227*227大小，进行模型训练：

# 定义两个方法随机抽取部分样本演示
# 获取训练集数据
def get_train(size):
    # 随机生成要抽样的样本的索引
    index = np.random.randint(0, np.shape(train_images)[0], size)
    # 将这些数据resize成227*227大小
    resized_images = tf.image.resize_with_pad(train_images[index],227,227,)
    # 返回抽取的
    return resized_images.numpy(), train_labels[index]
# 获取测试集数据
def get_test(size):
    # 随机生成要抽样的样本的索引
    index = np.random.randint(0, np.shape(test_images)[0], size)
    # 将这些数据resize成227*227大小
    resized_images = tf.image.resize_with_pad(test_images[index],227,227,)
    # 返回抽样的测试样本
    return resized_images.numpy(), test_labels[index]

调用上述两个方法，获取参与模型训练和测试的数据集：

# 获取训练样本和测试样本
train_images,train_labels = get_train(256)
test_images,test_labels = get_test(128)

为了让大家更好的理解，我们将数据展示出来：

# 数据展示：将数据集的前九个数据集进行展示
for i in range(9):
    plt.subplot(3,3,i+1)
    # 以灰度图显示，不进行插值
    plt.imshow(train_images[i].astype(np.int8).squeeze(), cmap='gray', interpolation='none')
    # 设置图片的标题：对应的类别
    plt.title("数字{}".format(train_labels[i]))

结果为：

我们就使用上述创建的模型进行训练和评估。

模型编译

# 指定优化器，损失函数和评价指标
optimizer = tf.keras.optimizers.SGD(learning_rate=0.01, momentum=0.0, nesterov=False)

net.compile(optimizer=optimizer,
              loss='sparse_categorical_crossentropy',
              metrics=['accuracy'])

模型训练

# 模型训练：指定训练数据，batchsize,epoch,验证集
net.fit(train_images,train_labels,batch_size=128,epochs=3,verbose=1,validation_split=0.1)

训练输出

Epoch 1/3
2/2 [==============================] - 3s 2s/step - loss: 2.3003 - accuracy: 0.0913 - val_loss: 2.3026 - val_accuracy: 0.0000e+00
Epoch 2/3
2/2 [==============================] - 3s 2s/step - loss: 2.3069 - accuracy: 0.0957 - val_loss: 2.3026 - val_accuracy: 0.0000e+00
Epoch 3/3
2/2 [==============================] - 4s 2s/step - loss: 2.3117 - accuracy: 0.0826 - val_loss: 2.3026 - val_accuracy: 0.0000e+00

模型评估

# 指定测试数据
net.evaluate(test_images,test_labels,verbose=1)

输出为：

4/4 [==============================] - 1s 168ms/step - loss: 2.3026 - accuracy: 0.0781
[2.3025851249694824, 0.078125]

如果我们使用整个数据集训练网络，并进行评估的结果：

[0.4866700246334076, 0.8395]

4.2 VGG

VGG是一种卷积神经网络，其网络结构由小卷积核、小池化核和ReLU激活函数组成。根据卷积核的大小和卷积层数的不同，VGG有6种不同的配置，分别为A、A-LRN、B、C、D和E。其中，D和E两种配置最为常用，分别称为VGG16和VGG19。VGG16是最佳的模型之一，它由一系列的3x3卷积和2x2池化层构成，结构简洁优美。通过增加网络的深度，可以有效地提升VGG的性能。此外，VGG的卷积层可以代替全连接层，从而适应各种尺寸的图片

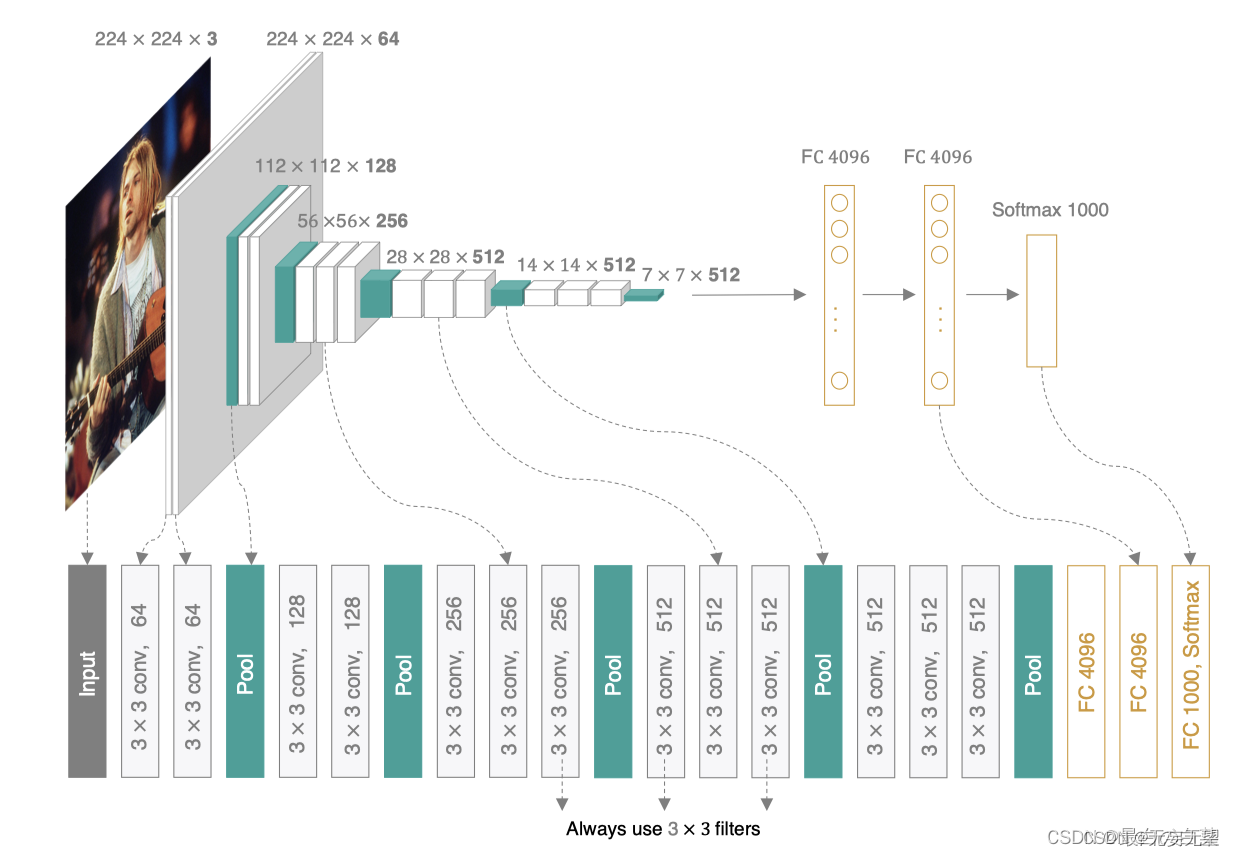

网络架构

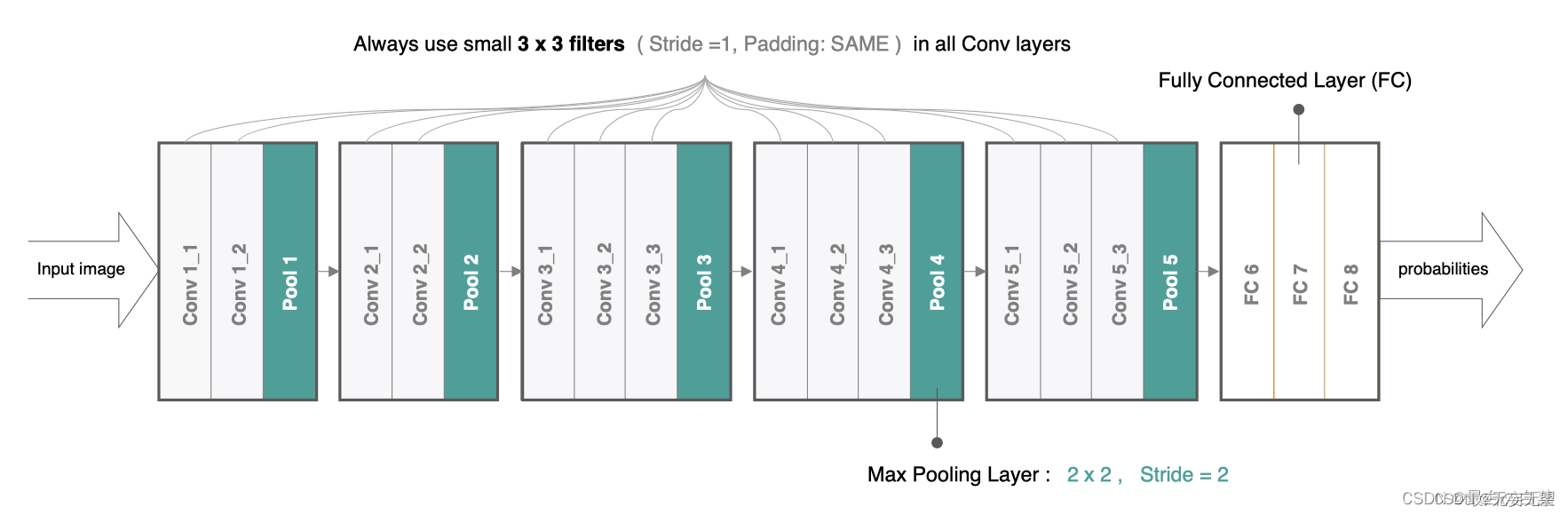

VGG可以看成是加深版的AlexNet，整个网络由卷积层和全连接层叠加而成，和AlexNet不同的是，VGG中使用的都是小尺寸的卷积核(3×3)，其网络架构如下图所示：

VGGNet使用的全部都是3x3的小卷积核和2x2的池化核，通过不断加深网络来提升性能。VGG可以通过重复使用简单的基础块来构建深度模型。

 在tf.keras中实现VGG模型，首先来实现VGG块，它的组成规律是：连续使用多个相同的填充为1、卷积核大小为3×33×3的卷积层后接上一个步幅为2、窗口形状为2×22×2的最大池化层。卷积层保持输入的高和宽不变，而池化层则对其减半。我们使用vgg_block函数来实现这个基础的VGG块，它可以指定卷积层的数量num_convs和每层的卷积核个数num_filters：


# 定义VGG网络中的卷积块：卷积层的个数，卷积层中卷积核的个数
def vgg_block(num_convs, num_filters):
    # 构建序列模型
    blk = tf.keras.models.Sequential()
    # 遍历所有的卷积层
    for _ in range(num_convs):
        # 每个卷积层：num_filter个卷积核，卷积核大小为3*3，padding是same，激活函数是relu
        blk.add(tf.keras.layers.Conv2D(num_filters,kernel_size=3,
                                    padding='same',activation='relu'))
    # 卷积块最后是一个最大池化，窗口大小为2*2，步长为2
    blk.add(tf.keras.layers.MaxPool2D(pool_size=2, strides=2))
    return blk

VGG16网络有5个卷积块，前2块使用两个卷积层，而后3块使用三个卷积层。第一块的输出通道是64，之后每次对输出通道数翻倍，直到变为512。

# 定义5个卷积块，指明每个卷积块中的卷积层个数及相应的卷积核个数
conv_arch = ((2, 64), (2, 128), (3, 256), (3, 512), (3, 512))

 因为这个网络使用了13个卷积层和3个全连接层，所以经常被称为VGG-16,通过制定conv_arch得到模型架构后构建VGG16：

# 定义VGG网络
def vgg(conv_arch):
    # 构建序列模型
    net = tf.keras.models.Sequential()
    # 根据conv_arch生成卷积部分
    for (num_convs, num_filters) in conv_arch:
        net.add(vgg_block(num_convs, num_filters))
    # 卷积块序列后添加全连接层
    net.add(tf.keras.models.Sequential([
        # 将特征图展成一维向量
        tf.keras.layers.Flatten(),
        # 全连接层：4096个神经元，激活函数是relu
        tf.keras.layers.Dense(4096, activation='relu'),
        # 随机失活
        tf.keras.layers.Dropout(0.5),
        # 全连接层：4096个神经元，激活函数是relu
        tf.keras.layers.Dense(4096, activation='relu'),
        # 随机失活
        tf.keras.layers.Dropout(0.5),
        # 全连接层：10个神经元，激活函数是softmax
        tf.keras.layers.Dense(10, activation='softmax')]))
    return net
# 网络实例化
net = vgg(conv_arch)

4.3 GoogLeNet

GoogLeNet是一种深度卷积神经网络模型，它在ImageNet图像分类挑战中取得了很好的结果。与AlexNet和VGG等其他模型不同，GoogLeNet采用了Inception模块，通过并行使用多个不同大小的卷积核和池化层来提取特征。这种设计使得网络具有更高的表达能力和更少的参数量。

与其他模型相比，GoogLeNet在性能和效率方面有很大的优势。通过引入辅助分类器，GoogLeNet能够在训练过程中增加额外的监督信号，以提高梯度传播和防止梯度消失问题。此外，GoogLeNet还使用了1x1卷积层来减少网络的计算复杂度，并使用了平均池化层来减少过拟合

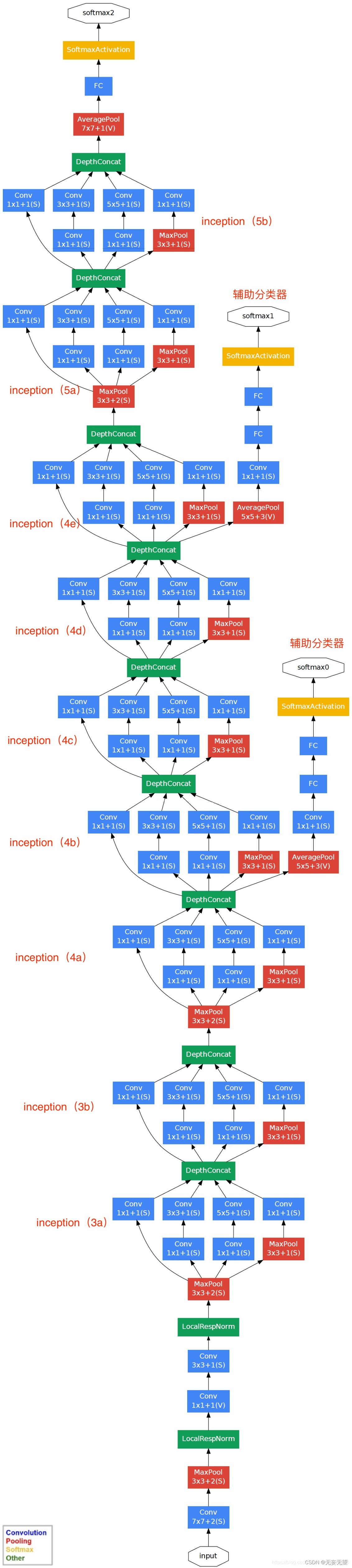

网络结构



网络中的亮点：

1.引入了Inception（开端）结构（融合不同尺度的特征信息）

2.使用1*1的卷积核进行降维以及映射处理

3.添加两个辅助分类器帮助训练（AlexNet和VGG都只有一个输出层，GoogLeNet有三个，其中两个辅助分类层）

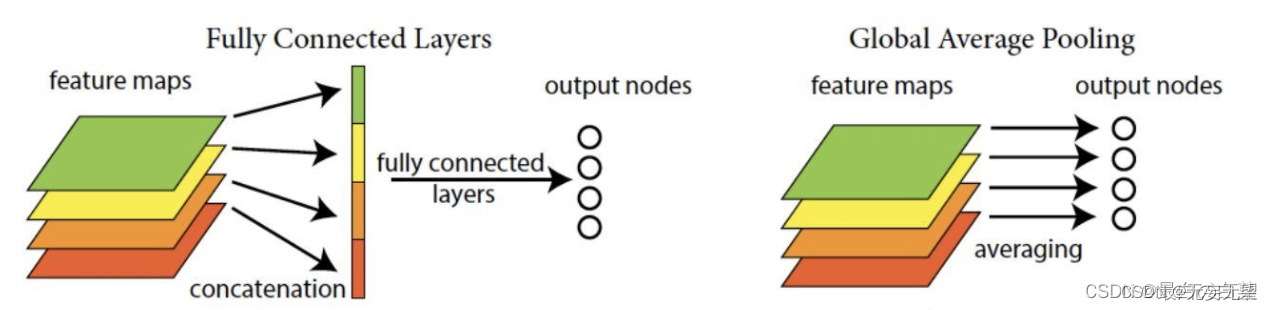

4.丢弃全连接层，使用平均池化层（大大减少了模型的参数）

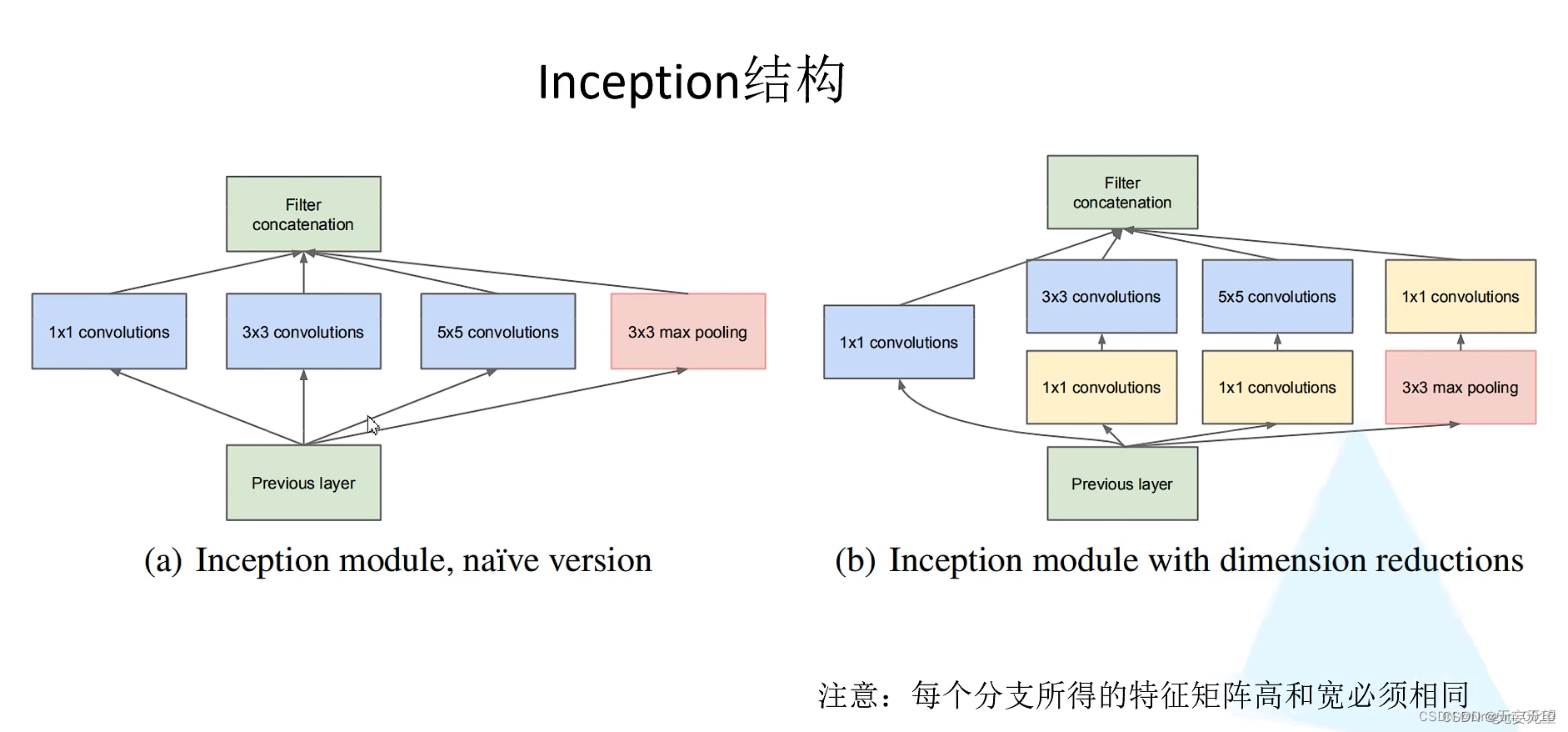

a)是未加入1x1卷积的inception模块，(b)是加入了1x1 卷积的inception模块。

我们以3x3卷积线路为例，假设输入的特征图大小为（28x28x192），输出特征图的通道数是128：

(a)图中该线路的参数量为：3x3x192x128 = 221184

(b)图中加入1x1卷积后通道为96，再送入3x3卷积中的参数量为：(1x1x192x96)+(3x3x96x128)=129024.

对比可知，加入1x1卷积后参数量减少了。

在tf.keras中实现Inception模块，各个卷积层卷积核的个数通过输入参数来控制，如下所示：


# 定义Inception模块
class Inception(tf.keras.layers.Layer):
    # 输入参数为各个卷积的卷积核个数
    def __init__(self, c1, c2, c3, c4):
        super().__init__()
        # 线路1：1 x 1卷积层，激活函数是RELU，padding是same
        self.p1_1 = tf.keras.layers.Conv2D(
            c1, kernel_size=1, activation='relu', padding='same')
        # 线路2，1 x 1卷积层后接3 x 3卷积层,激活函数是RELU，padding是same
        self.p2_1 = tf.keras.layers.Conv2D(
            c2[0], kernel_size=1, padding='same', activation='relu')
        self.p2_2 = tf.keras.layers.Conv2D(c2[1], kernel_size=3, padding='same',
                                           activation='relu')
        # 线路3，1 x 1卷积层后接5 x 5卷积层,激活函数是RELU，padding是same
        self.p3_1 = tf.keras.layers.Conv2D(
            c3[0], kernel_size=1, padding='same', activation='relu')
        self.p3_2 = tf.keras.layers.Conv2D(c3[1], kernel_size=5, padding='same',
                                           activation='relu')
        # 线路4，3 x 3最大池化层后接1 x 1卷积层,激活函数是RELU，padding是same
        self.p4_1 = tf.keras.layers.MaxPool2D(
            pool_size=3, padding='same', strides=1)
        self.p4_2 = tf.keras.layers.Conv2D(
            c4, kernel_size=1, padding='same', activation='relu')
    # 完成前向传播过程
    def call(self, x):
        # 线路1
        p1 = self.p1_1(x)
        # 线路2
        p2 = self.p2_2(self.p2_1(x))
        # 线路3
        p3 = self.p3_2(self.p3_1(x))
        # 线路4
        p4 = self.p4_2(self.p4_1(x))
        # 在通道维上concat输出
        outputs = tf.concat([p1, p2, p3, p4], axis=-1)
        return outputs

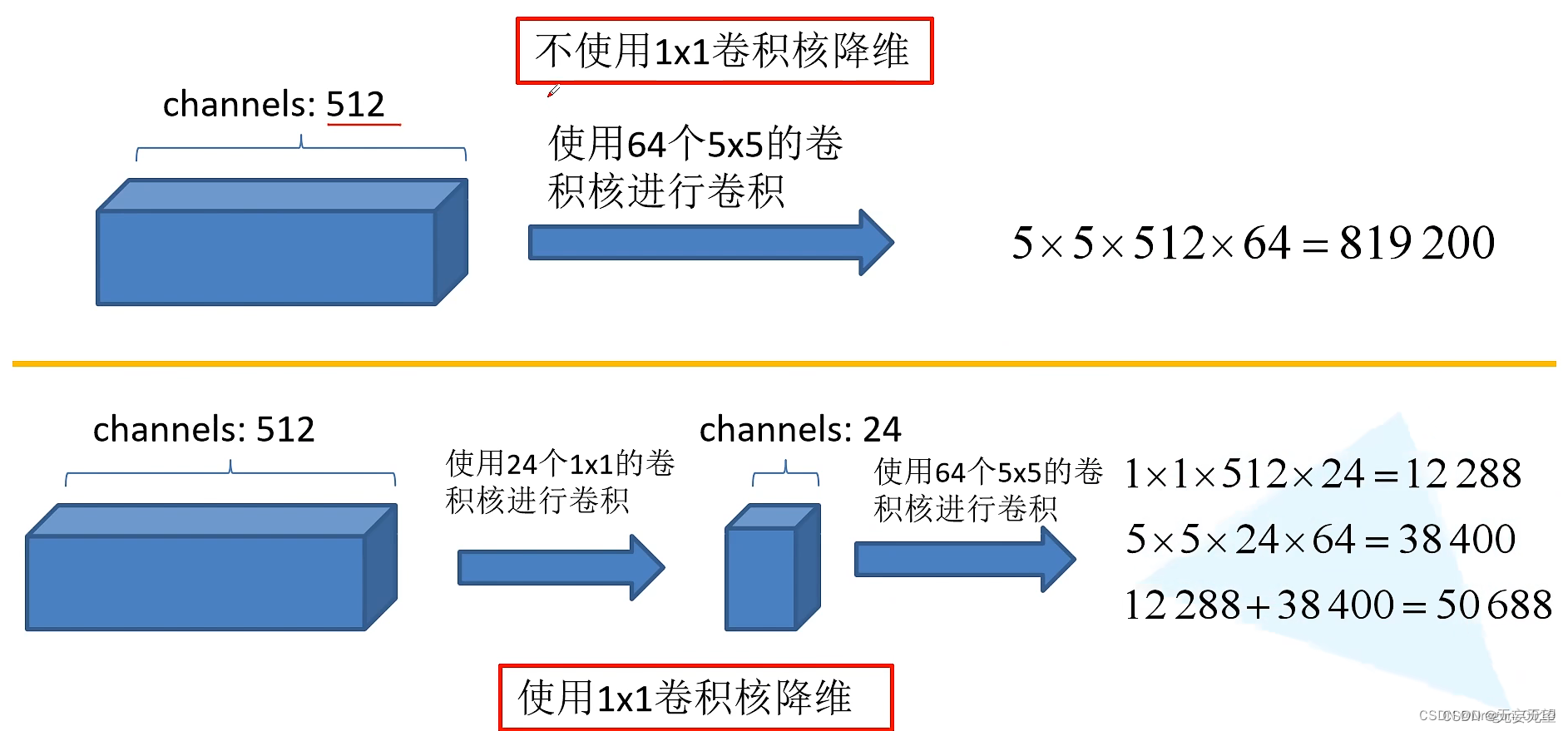

1*1卷积核是怎样起到降维的作用呢？

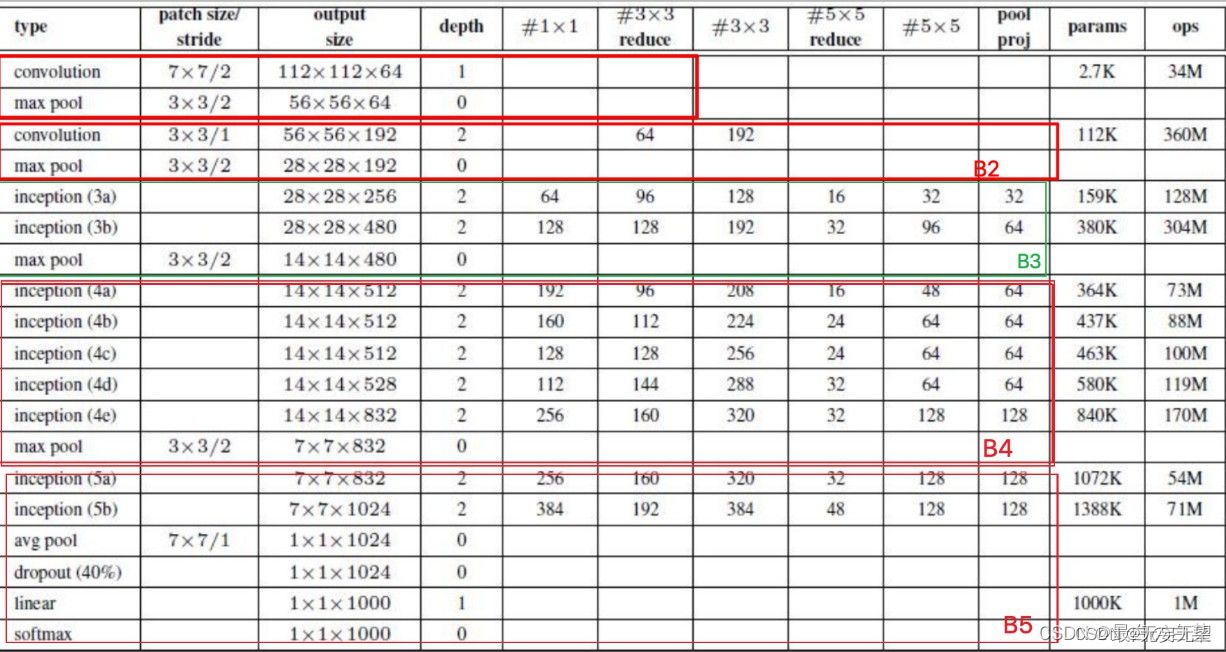

googLeNet的网络设计

B1模块

第一模块使用一个64通道的7×7卷积层。

# 定义模型的输入
inputs = tf.keras.Input(shape=(224,224,3),name = "input")
# b1 模块
# 卷积层7*7的卷积核，步长为2，pad是same，激活函数RELU
x = tf.keras.layers.Conv2D(64, kernel_size=7, strides=2, padding='same', activation='relu')(inputs)
# 最大池化：窗口大小为3*3，步长为2，pad是same
x = tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')(x)
# b2 模块

B2模块

第二模块使用2个卷积层：首先是64通道的1×1卷积层，然后是将通道增大3倍的3×3卷积层。

# b2 模块
# 卷积层1*1的卷积核，步长为1，pad是same，激活函数RELU
x = tf.keras.layers.Conv2D(64, kernel_size=1, padding='same', activation='relu')(x)
# 卷积层3*3的卷积核，步长为1，pad是same，激活函数RELU
x = tf.keras.layers.Conv2D(192, kernel_size=3, padding='same', activation='relu')(x)
# 最大池化：窗口大小为3*3，步长为2，pad是same
x = tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')(x)

B3模块

第三模块串联2个完整的Inception块。第一个Inception块的输出通道数为64+128+32+32=256。第二个Inception块输出通道数增至128+192+96+64=480。

# b3 模块
# Inception
x = Inception(64, (96, 128), (16, 32), 32)(x)
# Inception
x = Inception(128, (128, 192), (32, 96), 64)(x)
# 最大池化：窗口大小为3*3，步长为2，pad是same
x = tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')(x)

B4模块
第四模块更加复杂。它串联了5个Inception块，其输出通道数分别是192+208+48+64=512、160+224+64+64=512、128+256+64+64=512、112+288+64+64=528和256+320+128+128=832。并且增加了辅助分类器，根据实验发现网络的中间层具有很强的识别能力，为了利用中间层抽象的特征，在某些中间层中添加含有多层的分类器，如下图所示：


实现如下图所示

def aux_classifier(x, filter_size):
    #x:输入数据，filter_size:卷积层卷积核个数，全连接层神经元个数
    # 池化层
    x = tf.keras.layers.AveragePooling2D(
        pool_size=5, strides=3, padding='same')(x)
    # 1x1 卷积层
    x = tf.keras.layers.Conv2D(filters=filter_size[0], kernel_size=1, strides=1,
                               padding='valid', activation='relu')(x)
    # 展平
    x = tf.keras.layers.Flatten()(x)
    # 全连接层1
    x = tf.keras.layers.Dense(units=filter_size[1], activation='relu')(x)
    # softmax输出层
    x = tf.keras.layers.Dense(units=10, activation='softmax')(x)
    return x

 b4模块的实现：

# b4 模块
# Inception
x = Inception(192, (96, 208), (16, 48), 64)(x)
# 辅助输出1
aux_output_1 = aux_classifier(x, [128, 1024])
# Inception
x = Inception(160, (112, 224), (24, 64), 64)(x)
# Inception
x = Inception(128, (128, 256), (24, 64), 64)(x)
# Inception
x = Inception(112, (144, 288), (32, 64), 64)(x)
# 辅助输出2
aux_output_2 = aux_classifier(x, [128, 1024])
# Inception
x = Inception(256, (160, 320), (32, 128), 128)(x)
# 最大池化
x = tf.keras.layers.MaxPool2D(pool_size=3, strides=2, padding='same')(x)

B5模块
第五模块有输出通道数为256+320+128+128=832和384+384+128+128=1024的两个Inception块。后面紧跟输出层，该模块使用全局平均池化层（GAP）来将每个通道的高和宽变成1。最后输出变成二维数组后接输出个数为标签类别数的全连接层。

全局平均池化层（GAP）

用来替代全连接层前的Flatten，将特征图每一通道中所有像素值相加后求平均，得到就是GAP的结果，在将其送入后续网络中进行计算

 实现过程是：

# b5 模块
# Inception
x = Inception(256, (160, 320), (32, 128), 128)(x)
# Inception
x = Inception(384, (192, 384), (48, 128), 128)(x)
# GAP
x = tf.keras.layers.GlobalAvgPool2D()(x)
# 输出层
main_outputs = tf.keras.layers.Dense(10,activation='softmax')(x)
# 使用Model来创建模型，指明输入和输出

构建GoogLeNet模型并通过summary来看下模型的结构：

# 使用Model来创建模型，指明输入和输出
model = tf.keras.Model(inputs=inputs, outputs=[main_outputs,aux_output_1，aux_output_2])
model.summary()

4.3 ResNet

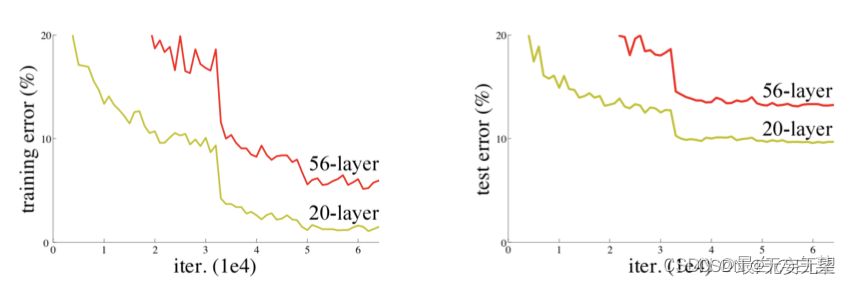

网络越深，获取的信息就越多，特征也越丰富。但是在实践中，随着网络的加深，优化效果反而越差，测试数据和训练数据的准确率反而降低了。针对这一问题，何恺明等人提出了残差网络（ResNet）在2015年的ImageNet图像识别挑战赛夺魁，并深刻影响了后来的深度神经网络的设计。

残差块

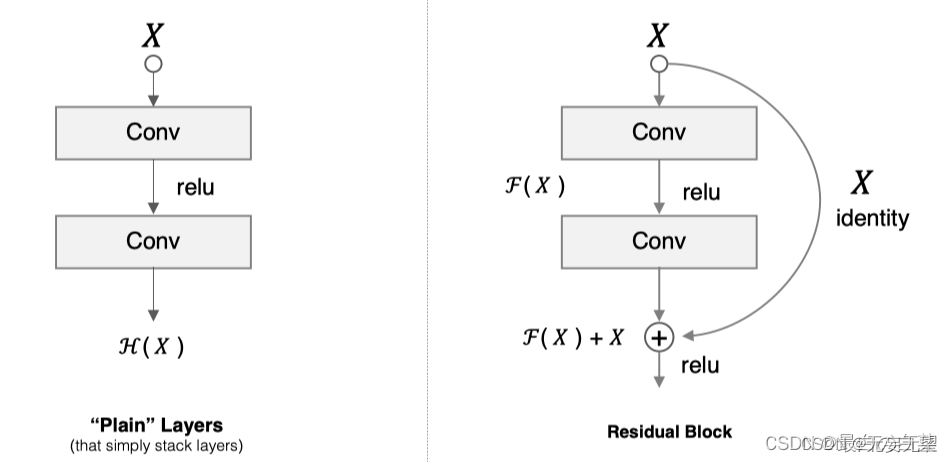

假设 F(x) 代表某个只包含有两层的映射函数， x 是输入， F(x)是输出。假设他们具有相同的维度。在训练的过程中我们希望能够通过修改网络中的 w和b去拟合一个理想的 H(x)(从输入到输出的一个理想的映射函数)。也就是我们的目标是修改F(x) 中的 w和b逼近 H(x) 。如果我们改变思路，用F(x) 来逼近 H(x)-x ，那么我们最终得到的输出就变为 F(x)+x（这里的加指的是对应位置上的元素相加，也就是element-wise addition），这里将直接从输入连接到输出的结构也称为shortcut，那整个结构就是残差块，ResNet的基础模块。

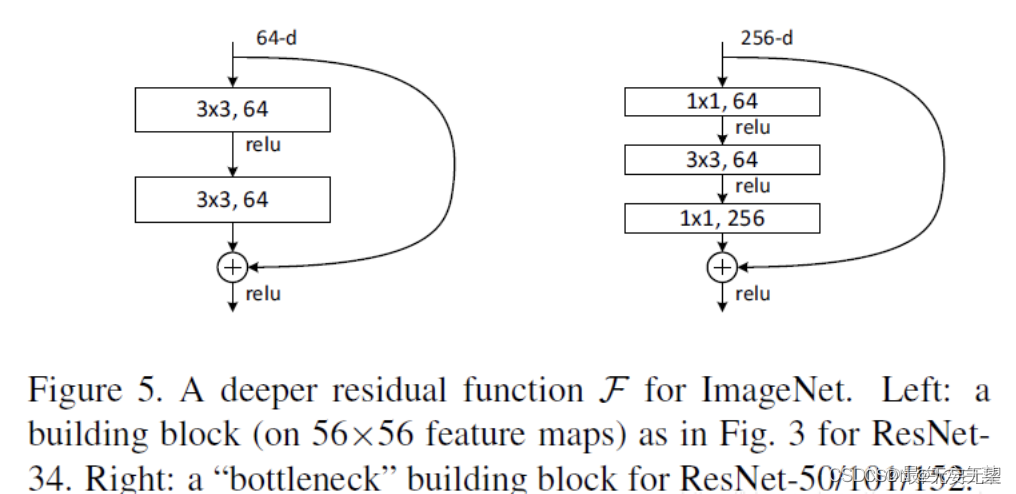

ResNet沿用了VGG全3×33×3卷积层的设计。残差块里首先有2个有相同输出通道数的3×33×3卷积层。每个卷积层后接BN层和ReLU激活函数，然后将输入直接加在最后的ReLU激活函数前，这种结构用于层数较少的神经网络中，比如ResNet34。若输入通道数比较多，就需要引入1×11×1卷积层来调整输入的通道数，这种结构也叫作瓶颈模块，通常用于网络层数较多的结构中。如下图所示：

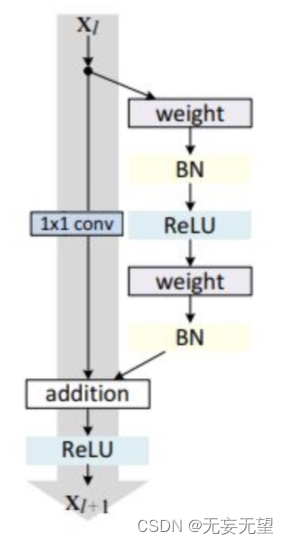

上图左中的残差块的实现如下，可以设定输出通道数，是否使用1*1的卷积及卷积层的步幅。

# 导入相关的工具包
import tensorflow as tf
from tensorflow.keras import layers, activations


# 定义ResNet的残差块
class Residual(tf.keras.Model):
    # 指明残差块的通道数，是否使用1*1卷积，步长
    def __init__(self, num_channels, use_1x1conv=False, strides=1):
        super(Residual, self).__init__()
        # 卷积层：指明卷积核个数，padding,卷积核大小，步长
        self.conv1 = layers.Conv2D(num_channels,
                                   padding='same',
                                   kernel_size=3,
                                   strides=strides)
        # 卷积层：指明卷积核个数，padding,卷积核大小，步长
        self.conv2 = layers.Conv2D(num_channels, kernel_size=3, padding='same')
        if use_1x1conv:
            self.conv3 = layers.Conv2D(num_channels,
                                       kernel_size=1,
                                       strides=strides)
        else:
            self.conv3 = None
        # 指明BN层
        self.bn1 = layers.BatchNormalization()
        self.bn2 = layers.BatchNormalization()

    # 定义前向传播过程
    def call(self, X):
        # 卷积，BN，激活
        Y = activations.relu(self.bn1(self.conv1(X)))
        # 卷积，BN
        Y = self.bn2(self.conv2(Y))
        # 对输入数据进行1*1卷积保证通道数相同
        if self.conv3:
            X = self.conv3(X)
        # 返回与输入相加后激活的结果
        return activations.relu(Y + X)

1*1卷积用来调整通道数。

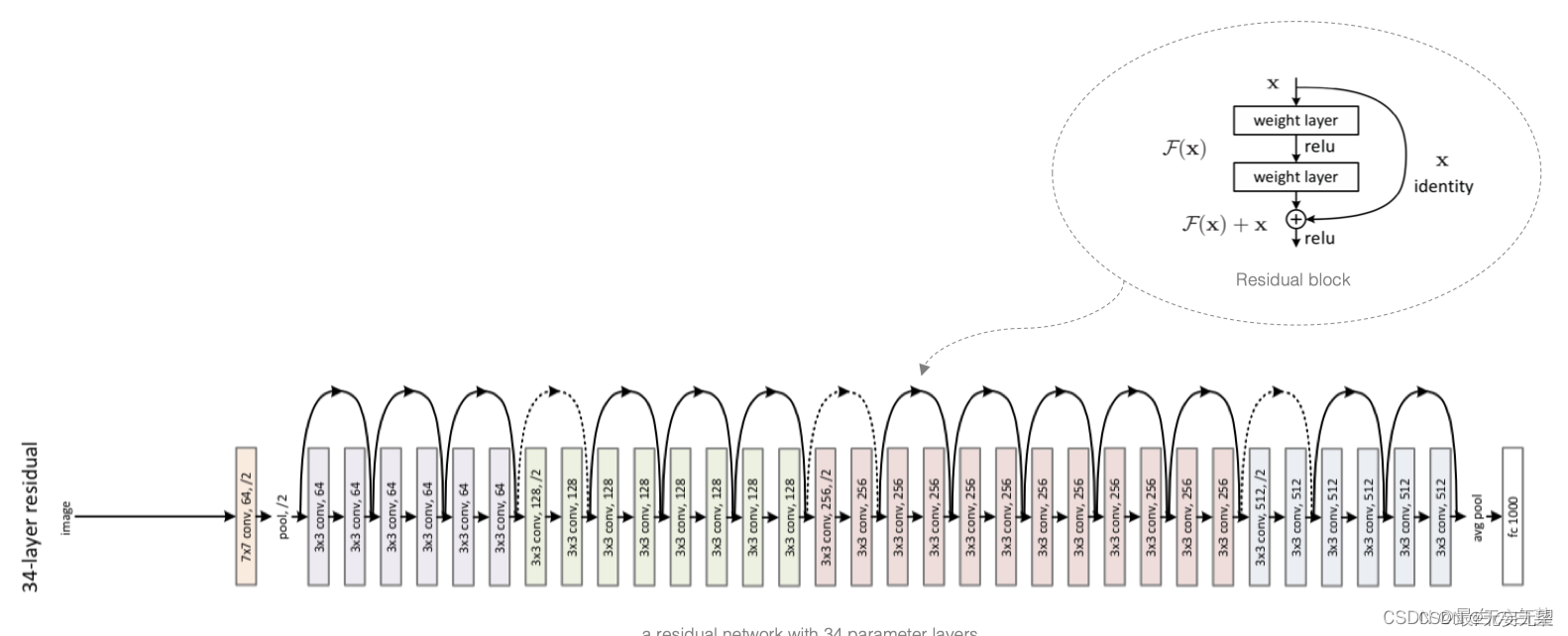

ResNet模型的构成如下图所示：

ResNet网络中按照残差块的通道数分为不同的模块。第一个模块前使用了步幅为2的最大池化层，所以无须减小高和宽。之后的每个模块在第一个残差块里将上一个模块的通道数翻倍，并将高和宽减半。

下面我们来实现这些模块。注意，这里对第一个模块做了特别处理。

# ResNet网络中模块的构成
class ResnetBlock(tf.keras.layers.Layer):
    # 网络层的定义：输出通道数（卷积核个数），模块中包含的残差块个数，是否为第一个模块
    def __init__(self,num_channels, num_residuals, first_block=False):
        super(ResnetBlock, self).__init__()
        # 模块中的网络层
        self.listLayers=[]
        # 遍历模块中所有的层
        for i in range(num_residuals):
            # 若为第一个残差块并且不是第一个模块，则使用1*1卷积，步长为2（目的是减小特征图，并增大通道数）
            if i == 0 and not first_block:
                self.listLayers.append(Residual(num_channels, use_1x1conv=True, strides=2))
            # 否则不使用1*1卷积，步长为1
            else:
                self.listLayers.append(Residual(num_channels))
    # 定义前向传播过程
    def call(self, X):
        # 所有层依次向前传播即可
        for layer in self.listLayers.layers:
            X = layer(X)
        return X

 ResNet的前两层跟之前介绍的GoogLeNet中的一样：在输出通道数为64、步幅为2的7×77×7卷积层后接步幅为2的3×33×3的最大池化层。不同之处在于ResNet每个卷积层后增加了BN层,接着是所有残差模块，最后，与GoogLeNet一样，加入全局平均池化层（GAP）后接上全连接层输出。


# 构建ResNet网络
class ResNet(tf.keras.Model):
    # 初始化：指定每个模块中的残差快的个数
    def __init__(self,num_blocks):
        super(ResNet, self).__init__()
        # 输入层：7*7卷积，步长为2
        self.conv=layers.Conv2D(64, kernel_size=7, strides=2, padding='same')
        # BN层
        self.bn=layers.BatchNormalization()
        # 激活层
        self.relu=layers.Activation('relu')
        # 最大池化层
        self.mp=layers.MaxPool2D(pool_size=3, strides=2, padding='same')
        # 第一个block，通道数为64
        self.resnet_block1=ResnetBlock(64,num_blocks[0], first_block=True)
        # 第二个block，通道数为128
        self.resnet_block2=ResnetBlock(128,num_blocks[1])
        # 第三个block，通道数为256
        self.resnet_block3=ResnetBlock(256,num_blocks[2])
        # 第四个block，通道数为512
        self.resnet_block4=ResnetBlock(512,num_blocks[3])
        # 全局平均池化
        self.gap=layers.GlobalAvgPool2D()
        # 全连接层：分类
        self.fc=layers.Dense(units=10,activation=tf.keras.activations.softmax)
    # 前向传播过程
    def call(self, x):
        # 卷积
        x=self.conv(x)
        # BN
        x=self.bn(x)
        # 激活
        x=self.relu(x)
        # 最大池化
        x=self.mp(x)
        # 残差模块
        x=self.resnet_block1(x)
        x=self.resnet_block2(x)
        x=self.resnet_block3(x)
        x=self.resnet_block4(x)
        # 全局平均池化
        x=self.gap(x)
        # 全链接层
        x=self.fc(x)
        return x
# 模型实例化：指定每个block中的残差块个数
mynet=ResNet([2,2,2,2])

这里每个模块里有4个卷积层（不计算 1×1卷积层），加上最开始的卷积层和最后的全连接层，共计18层。这个模型被称为ResNet-18。通过配置不同的通道数和模块里的残差块数可以得到不同的ResNet模型，例如更深的含152层的ResNet-152。虽然ResNet的主体架构跟GoogLeNet的类似，但ResNet结构更简单，修改也更方便。这些因素都导致了ResNet迅速被广泛使用。 在训练ResNet之前，我们来观察一下输入形状在ResNe的架构：


X = tf.random.uniform(shape=(1,  224, 224 , 1))
y = mynet(X)
mynet.summary()

Model: "res_net"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d_2 (Conv2D)            multiple                  3200
_________________________________________________________________
batch_normalization_2 (Batch multiple                  256
_________________________________________________________________
activation (Activation)      multiple                  0
_________________________________________________________________
max_pooling2d (MaxPooling2D) multiple                  0
_________________________________________________________________
resnet_block (ResnetBlock)   multiple                  148736
_________________________________________________________________
resnet_block_1 (ResnetBlock) multiple                  526976
_________________________________________________________________
resnet_block_2 (ResnetBlock) multiple                  2102528
_________________________________________________________________
resnet_block_3 (ResnetBlock) multiple                  8399360
_________________________________________________________________
global_average_pooling2d (Gl multiple                  0
_________________________________________________________________
dense (Dense)                multiple                  5130
=================================================================
Total params: 11,186,186
Trainable params: 11,178,378
Non-trainable params: 7,808
_________________________________________________________________

参考：

经典的图像分类模型

（一）图像分类

机器学习——图像分类

GoogLeNet网络结构的实现和详解

代码：mmpretrian
