1、电路
1.1 选用芯片IP6826英集芯

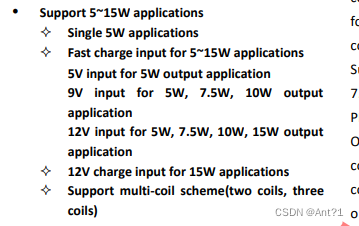

支持PD3.0 5-15W

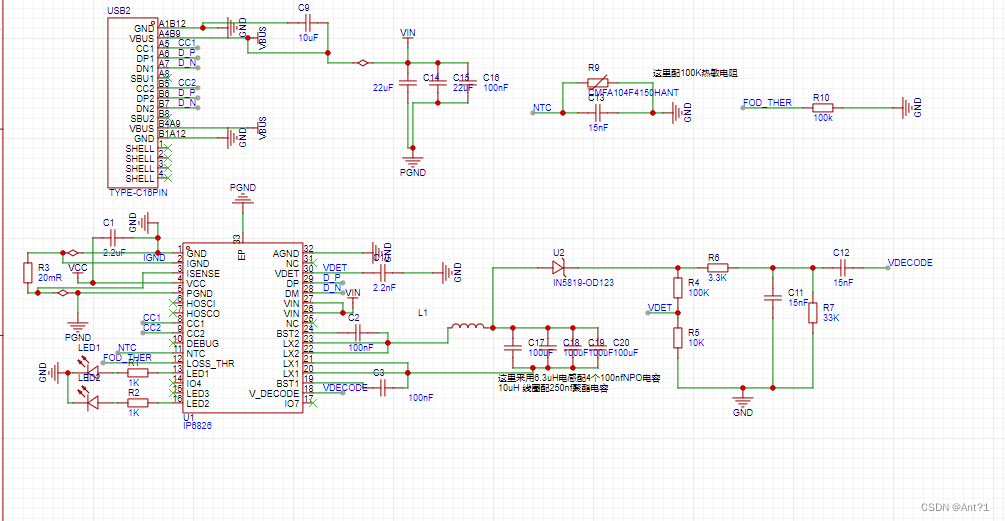

1.2 推荐电路
讲解这个是官方推荐图
注意以下几点: NTC是100K的别买错了
L就是线圈 我这选用的A11 6.3 uH 淘宝买的 需要陪400nf NPO或CBB
还可以10uh配250nf(这个我没试过)
如果led2闪烁 注意检查VDET分压电阻值 我是这的问题焊错电阻了也有可能是NTC(可以尝试焊接100K固定电阻)的问题
PGND和IGND之间的采样电阻是20mR(毫欧)

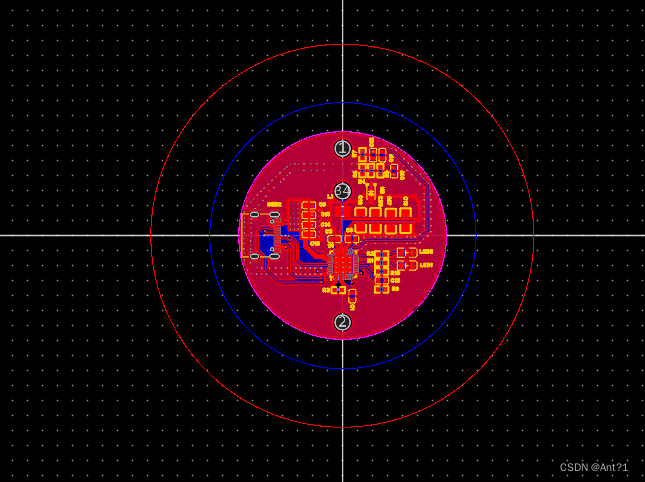

走线根据手册上说的几点注意就行
1、PGND走线是尽可能端且多过孔换层
2、VIN和PGND之间的回路经可能短
3、2和3脚之间采样电阻查分走线这样
4、 V_DECODE and V_DET 远离谐振电路且需要地屏蔽
5、VCC处电容严格2.2uF
6、LED等线原理谐振电路
7、芯片买还有固件的。
具体充电功率还在测试中目前我的苹果5W能用
