文章详细介绍了调制解调器（Modem）的作用，以及CH340C和CH340G在电路设计上的差异，特别是CH340G需要外接晶振而CH340C不需要。同时，文章探讨了ESP8266和ESP32进入下载模式的条件，涉及到DTR和RTS引脚的状态控制，以及GPIO0的电平配置对设备工作模式的影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CH340C和CH340G

CH340G需要外接晶振C不需要

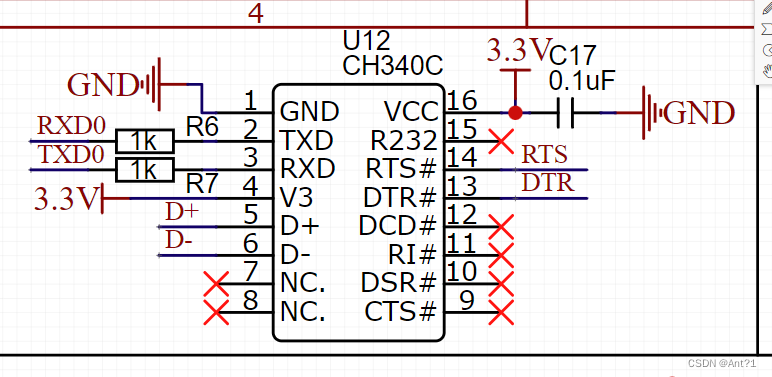

电路

在这里插入图片描述

先了解一下modem

Modem是什么

modem是指“调制解调器”，俗称“猫”，是一种计算机硬件，主要功能是模拟信号与数字信号的转换。

Modem的主要作用是进行“数字信号”和“模拟信号”之间的转换。现在的电脑(计算机)处理的是数字信号，而电话线只能够传输模拟信号，这就是为什么你通过电话线上网(ADSL)拨号上网的时候，需要用到modem的原因了。

Modem能把计算机的数字信号翻译成可沿普通电话线传送的脉冲信号，而这些脉冲信号又可被线路另一端的另一个调制解调器接收，并译成计算机可懂的语言。

然后看一下这两个引脚

在这里插入图片描述
通俗讲一下 DTR输出信号准备好引脚（表示本机已经准备好可以工作）
RTS是终端机的输出引脚当RTS有效时，表示本设备有数据要发送
这两个引脚是通过软件控制的

ESP32/8266下载模式条件

ESP8266/ESP32进入下载模式的条件很简单：

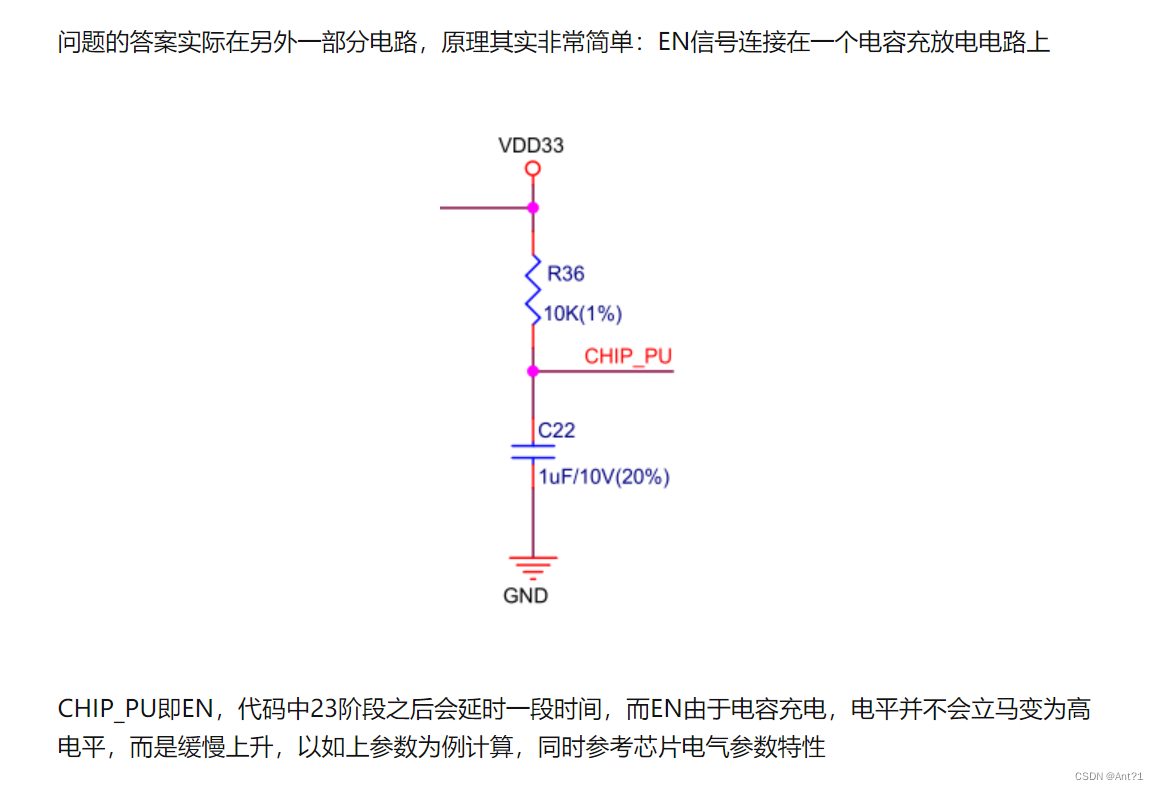

EN（也称为RST）上升沿时候GPIO0保持为低电平，如图所示，

在这里插入图片描述

GPIO0；下载模式:外部拉低，运行模式:悬空或者外部拉高

综合分析

设置DTR = 1; RTS = 0, 此时Q1导通，Q2截止, EN = 0; IO0 = 1
设置DTR = 0; RTS = 0, 此时Q1截止，Q2截止, EN = 1; IO0 = 1
设置DTR = 0; RTS = 1, 此时Q1截止，Q2导通, EN = 1; IO0 = 0
设置DTR = 1; RTS = 1, 此时Q1截止，Q2截止, EN = 1; IO0 = 1
