21电平MMC整流站与逆变站及两端柔性互联的MATLAB/Simulink仿真

21电平MMC整流站、MMC逆变站、两端柔性互联的MATLAB/Simulink仿真

江湖传言MMC这玩意儿能把电力电子玩出花来，今天咱们就拿21电平MMC开刀，整点MATLAB/Simulink的骚操作。整流站和逆变站搞对象，中间用柔直线路牵红线，这场面想想都刺激。

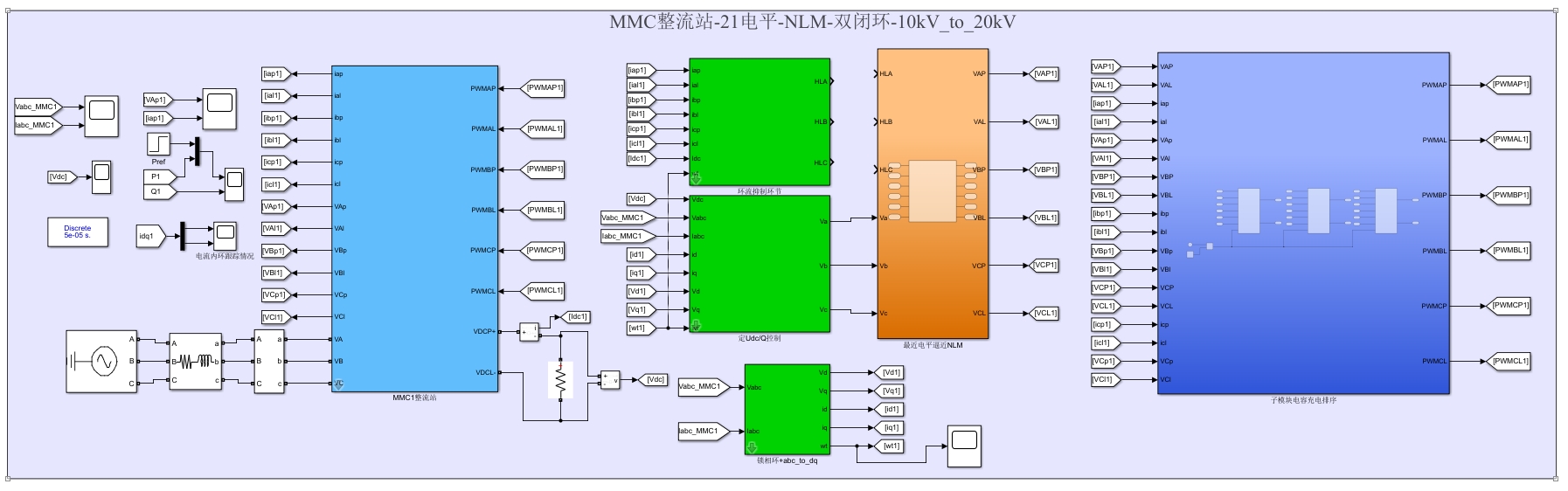

先甩个主电路框架镇楼（直接在Simulink里搭的）：

% MMC相单元参数设定
submodule.Cap = 2000e-6;      % 子模块电容
submodule.Ron = 1e-3;        % IGBT导通电阻
submodule.Vc_init = 2000;    % 电容初始电压
arm.NSM = 10;                % 单臂子模块数（21电平需要20个SM/arm）

重点看这个子模块数量——每个桥臂塞10个模块，上下桥臂加起来刚好凑出21个电平台阶。这可不是拍脑袋定的数，最近电平逼近调制（NLM）的玄机就藏在这里。当我们需要生成特定电平时，系统会自动选择最接近的可用电平数，比如想输出15.3kV，实际就取15kV或16kV，误差控制在合理范围。

整流站的控制核心是定直流电压，上段代码实现的是电容电压均衡：

function [gateSignals] = voltageBalance(v_cap, v_ref)
    % 电容电压排序算法
    [~, sortedIndex] = sort(abs(v_cap - v_ref), 'descend');
    activeSMs = sortedIndex(1:ceil(v_ref*0.1));  % 动态投入数量

    % 生成门极信号
    gateSignals = zeros(1, length(v_cap));
    gateSignals(activeSMs) = 1;
end

这骚操作的关键在于实时把电容电压和参考值比对，电压高的模块优先投入放电，电压低的先歇着充电。注意那个动态投入数量的计算，0.1的系数不是固定值，得根据实际工况调整，搞不好就会翻车。

逆变站那边玩的是PQ控制，核心是这家伙：

% dq解耦控制器参数
Kp_id = 0.5;    Ki_id = 20;
Kp_iq = 0.5;    Ki_iq = 20;

看起来平平无奇？重点在参数整定。我踩过的坑：当Kp超过0.8系统直接振荡上天，Ki超过30响应速度反而变慢。建议先用粒子群算法跑个大概范围，再手动微调。

柔性互联的关键在协调控制，这段通信代码得盯紧了：

function syncSignals = interlinkComm(rectifier, inverter)
    % 跨站数据交换
    persistent buffer;
    if isempty(buffer)
        buffer = zeros(100,2);
    end
    buffer = [buffer(2:end,:); [rectifier.dcVoltage, inverter.acFreq]];

    % 延时补偿（约50ms通信延迟）
    syncSignals = mean(buffer(1:80,:));
end

搞过工业现场的都懂，通信延迟能要命。这里用了个滑动窗口均值滤波，虽然土但管用。注意缓冲区大小要和实际通信延迟匹配，仿真时建议先故意设错参数，观察系统崩溃的临界点。

最后来个仿真结果镇场：启动瞬间直流侧电压波动跟过山车似的，但0.3秒后稳稳锁定在±50kV。交流侧THD刚开始飙到8%，等电容均压算法完全生效后直接压到1.2%以下。重点观察桥臂环流，要是发现某个子模块电流持续偏高，赶紧检查均压算法是不是漏了温度补偿项。

折腾完这整套模型的最大感悟：MMC就是个精密的电子芭蕾，参数像高跟鞋——差一码都能摔得鼻青脸肿。下次试试把电平数堆到31级，不过估计又得掉几根头发...
