前言

负反馈运算放大器多是在直流电路中分析他的放大倍数；

作者设计中遇到负反馈放大器再放大交流信号，那么他的放大倍数如何分析呢？

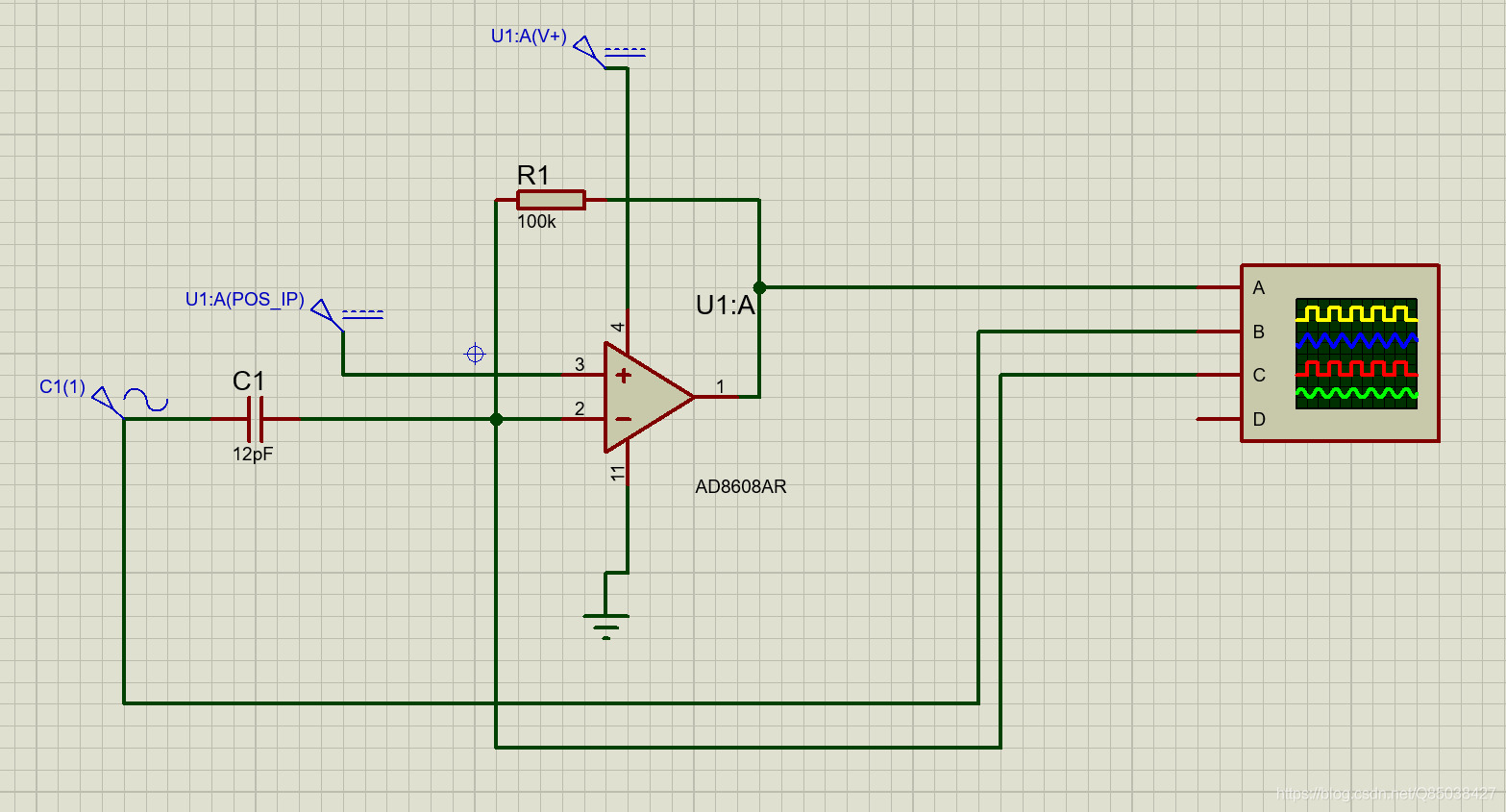

待分析电路

输入信号：50K正弦波；输出信号多大呢？应该是用阻抗进行计算吧，输入输出有相位偏差关系吧？是不是这样呢，我们开始验证；

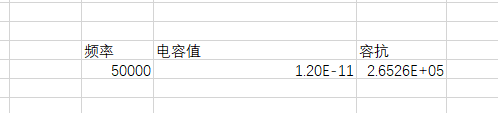

计算分析

推断输入输出关系：

Vo = - (R/Zc) *Vi

VO = -0.377*Vi = 7.54;

结论

负反馈运算放大器，放大倍数计算只需要将复阻抗带进去就可以了；

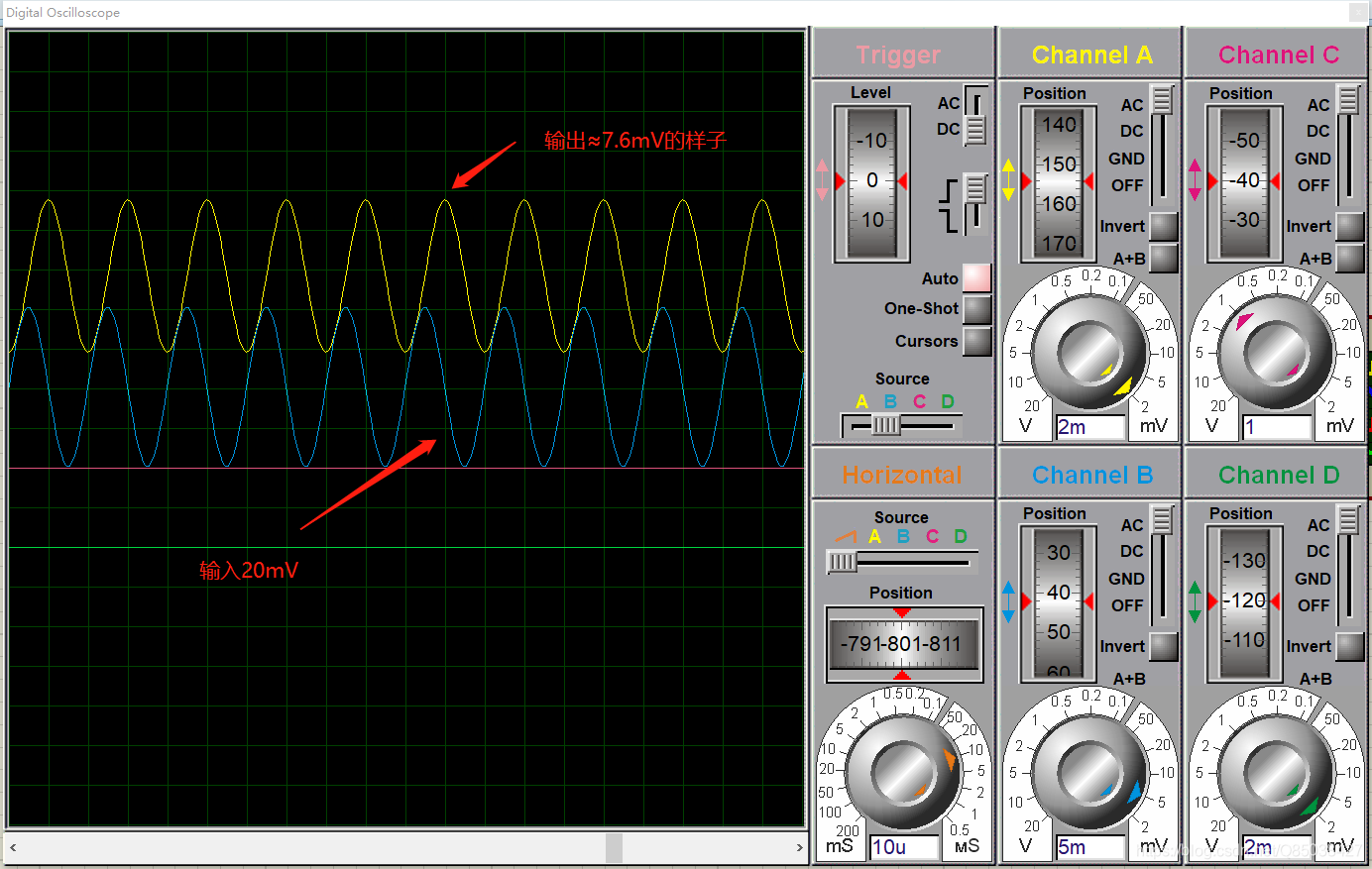

验证成功；
