抓包的实验

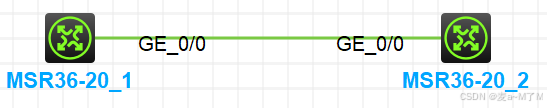

一.实验拓扑

二.实验需求

1. 配置IP地址，R1的g0/0口是1.1.1.1/24，R2的g0/0口是1.1.1.2/242在该链路上开启抓包

2. 在R1上ping R2

3. 开启wireshark，查看抓取的ping包的内容截取ARP请求回复报文以及ping报文

4. 在R2上开启FTP服务，在R1上访问R2的FTP

5. 刷新wireshark，查看抓取的FTP的登录名和密码

三.实验步骤

1.配置名称，IP地址

MSR36-20_1：

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysname R1
[R1]int GigabitEthernet 0/0
[R1-GigabitEthernet0/0]ip address 1.1.1.1 24

MSR36-20_2：

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysname R2
[R2]int GigabitEthernet 0/0
[R2-GigabitEthernet0/0]ip address 1.1.1.2 24

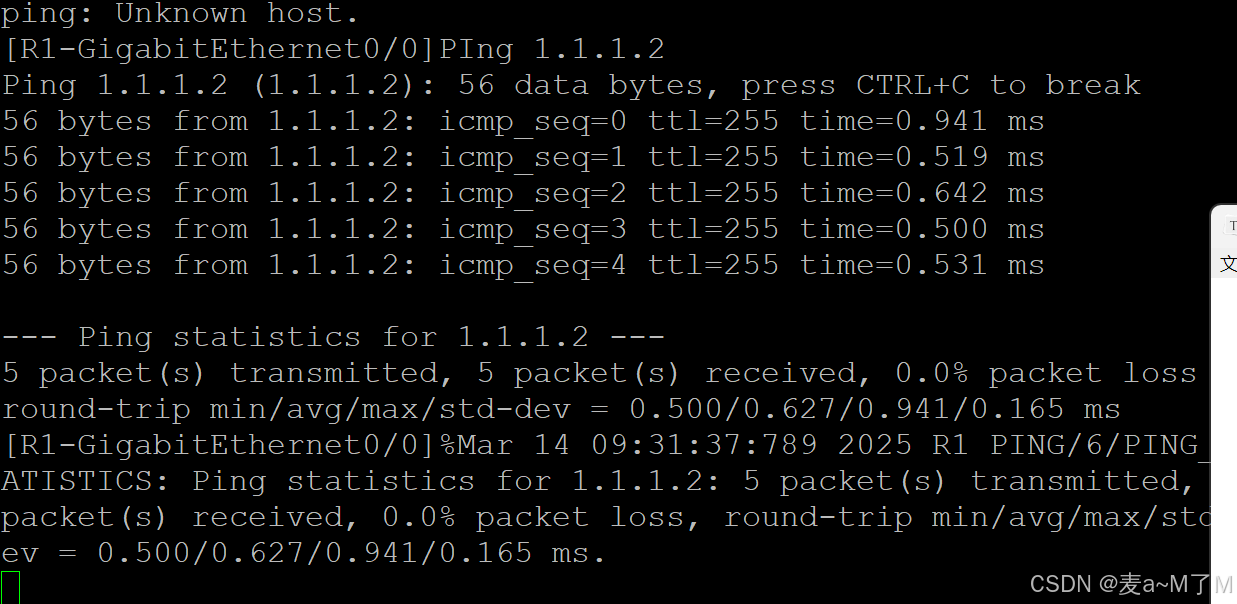

2.在R1上ping R2

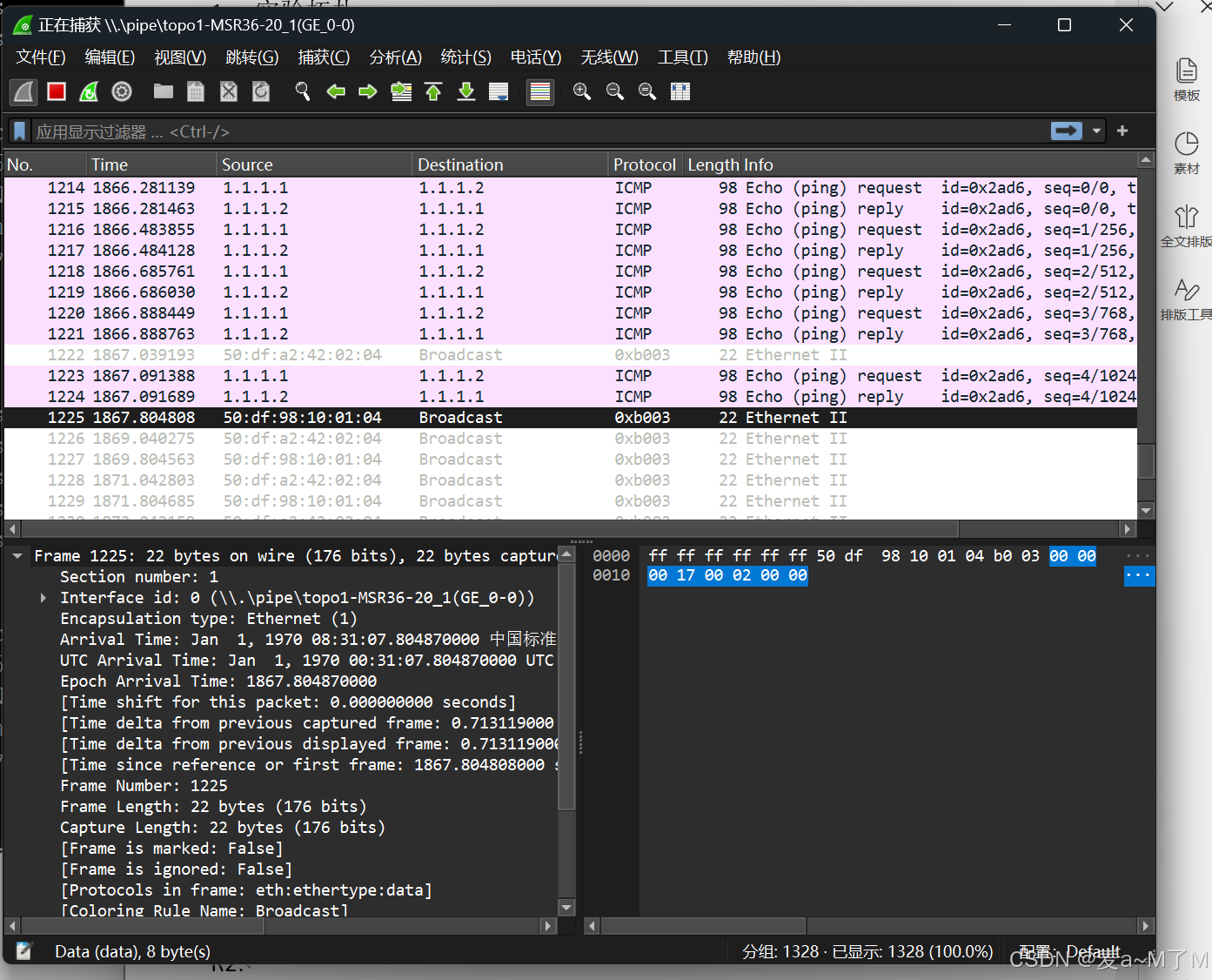

3.抓包截取ARP请求回复报文

4.开启FTP服务，建立账号（aaa）和密码（大于10位），指定服务TIP

[R2]Ftp server enable
[R2]local-user aaa class manage
[R2-luser-manage-aaa]password simple 123456789q
[R2-luser-manage-aaa]service-type FTP

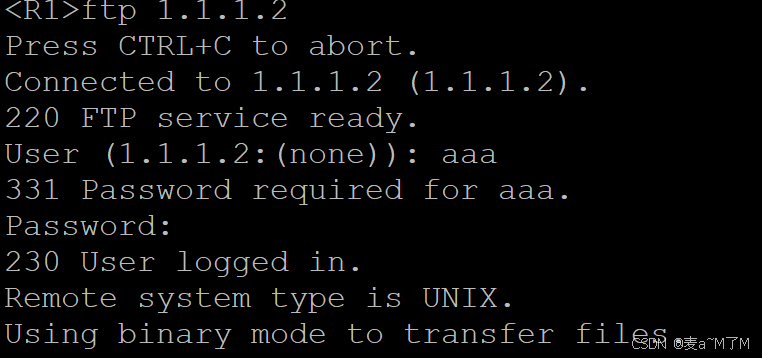

5.在R1上访问R2的FTP

 注意密码不显示

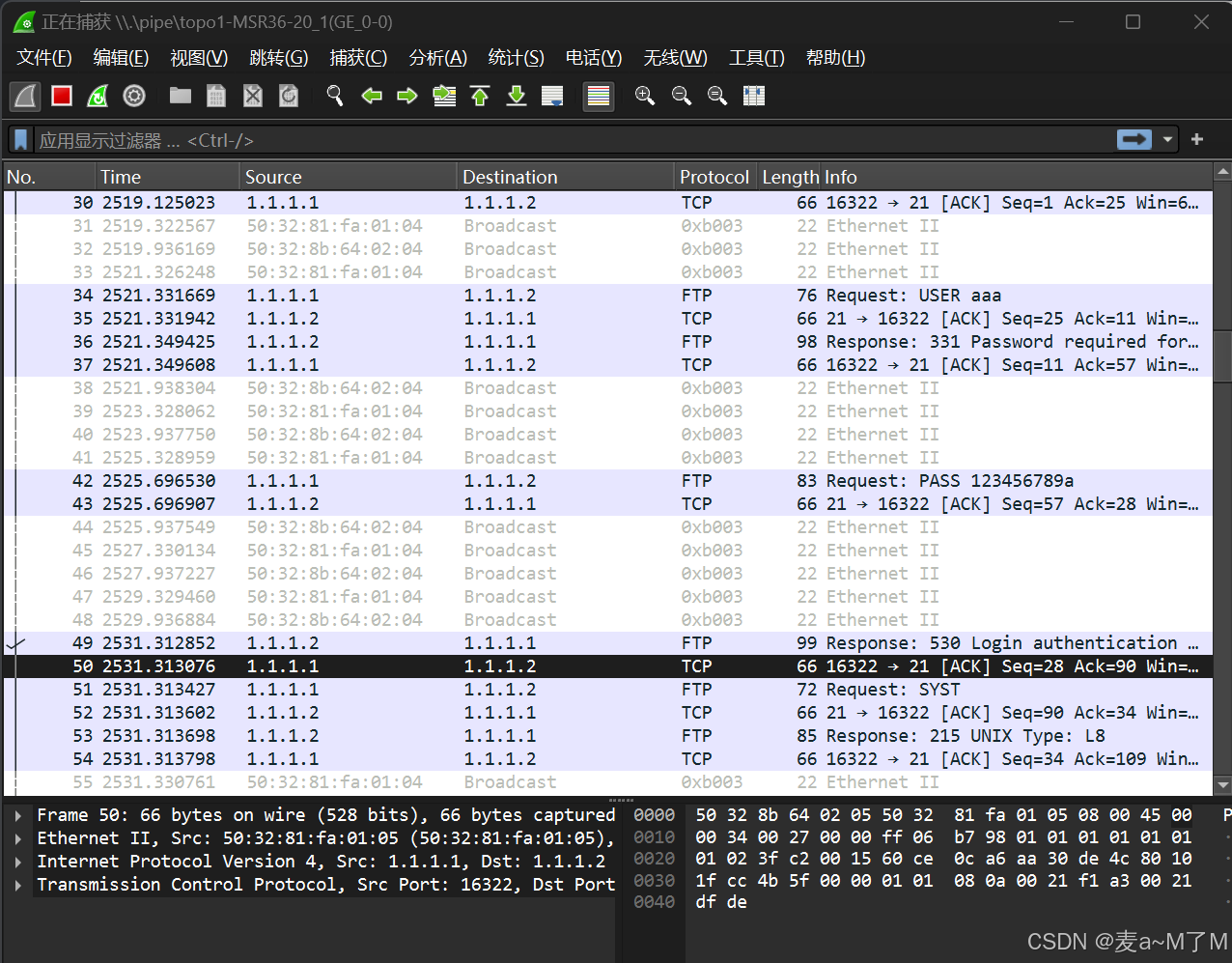

6.刷新wireshark，查看抓取的FTP的登录名和密码
