D2104M：一款600V高压高电流半桥驱动器的简要介绍

D2104M是一款高压高电流半桥驱动器，专为高低边配置的功率MOSFET和IGBT设计。该芯片支持高达600V的工作电压，输出电流能力为±0.6A，适用于家电、工业驱动、电机控制和感应加热等应用。

主要特点

1. 高压支持：工作电压范围为8-20V，支持高达600V的浮动通道电压。

2. 高电流输出：输出电流能力为±0.6A，适用于中等功率应用。

3. 自举功能：浮动通道设计支持自举操作，简化高侧驱动电路。

4. 抗负压能力：具备负压瞬态电压抗扰能力，适合复杂电磁环境。

5. 欠压锁定保护：低侧和高侧电源均具备欠压保护功能。

6. 匹配延迟：高低侧通道的传播延迟匹配，确保系统稳定性。

7. 内置死区时间：减少上下桥臂直通的风险。

8. 关断功能：通过SD引脚可以同时关闭高低侧输出。

9.

关键参数

• 工作温度范围：-40°C至+150°C。

• 传播延迟：高侧开启延迟680-820ns，低侧关闭延迟150-220ns。

• 死区时间：400-650ns。

• 输出电流能力：高侧短路电流400mA，低侧短路电流600mA。

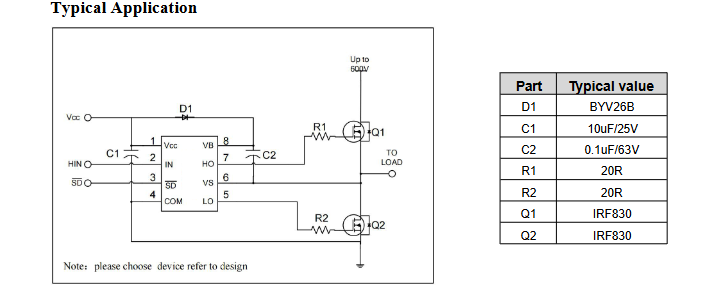

典型应用

• 家电：如电机驱动和感应加热。

• 工业应用：如高功率转换器和驱动器。

• 大功率应用：如HVAC系统和工业驱动。

总结

D2104M凭借其600V的高压支持、高电流输出和抗负压能力，成为高低边驱动应用的理想选择。其匹配的传播延迟、内置死区时间和关断功能，确保了系统的可靠性和稳定性。设计人员可以根据实际需求，结合测量结果优化电路参数，以实现最佳性能。
