本文是关于如何在EPLAN软件中制作伺服电机的制图教程，详细介绍了西门子6SL3040-1LA01-0AA0和三菱MR-JE-20C伺服的绘制步骤，包括绘制黑盒、插入设备连接点、编程端口、插针和电机等图形，并讲解了属性修改和符号库的使用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

首先在EPLAN里制作伺服之前，需要有伺服的手册，根据手册里的各个引脚号的说明来制图，这里我们讲解西门子和三菱这两种品牌型号的。

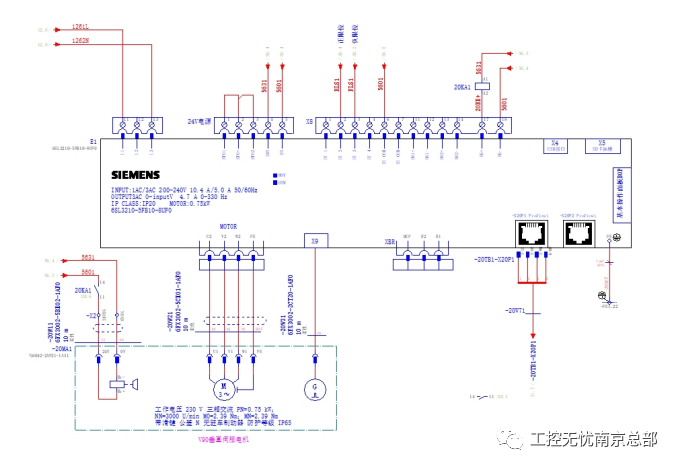

1、下图是西门子的伺服，型号为：6SL3040-1LA01-0AA0

2、第一步我们需要绘制出黑盒来表示伺服的整体外框

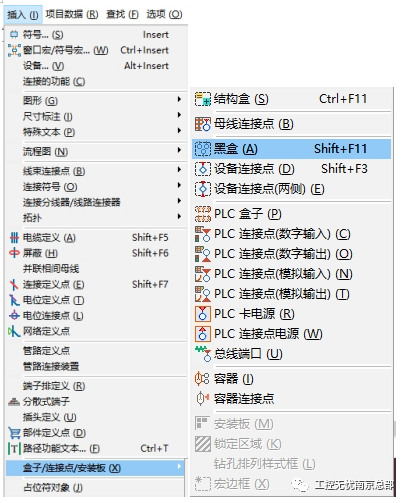

选择插入—盒子—黑盒

3、在图纸中单击绘制出

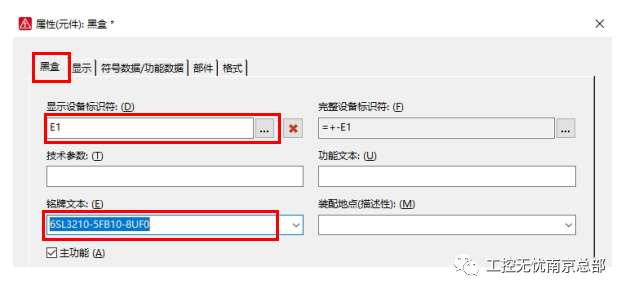

选择图形右击属性—修改设备标识符—添加部件—确定
