【原创教程】EPLAN中伺服的画法

EPLAN里伺服怎么画？

在EPLAN中制作伺服图纸，首先需要拥有一份伺服驱动器的使用说明手册。根据手册配线章节中的接线说明中，我们可以根据引脚号的说明准确地绘制出伺服信号接线图。

本文将以口罩机项目中用的台达伺服（型号：ASD-B2-0421-B）为例，详细讲解如何在EPLAN中绘制伺服驱动器接线图纸。

1.认识台达伺服驱动器

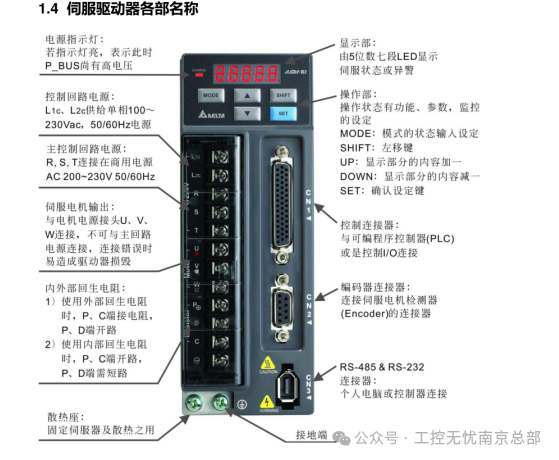

在开始绘制图纸之前，我们先来了解一下台达伺服驱动器的外观和结构。如下图所示，这是台达伺服驱动器的外观。

2.绘制黑盒表示伺服外框

首先，我们需要在EPLAN中绘制一个黑盒，用以表示伺服的整体外框。操作步骤如下：

步骤1：点击“插入”菜单，选择“盒子/连接点/安装板”，在下级菜单中选择“黑盒”（或者直接在工具菜单栏选择黑盒标识,快捷键是shift+f11）。

步骤2：在图纸上单击，绘制出合适大小的黑盒。

在插入黑盒时会弹出属性对话框，我们需要设置一些基本属性（可根据项目实际需求自行设置，比如说伺服驱动器的型号；伺服驱动器的外观尺寸；
