【原创教程】EPLAN中变频器的制图方法

首先在EPLAN里制作变频器之前,需要有变频器的手册,根据手册里的各个引脚号和整体项目需求来制图,这里我们以三菱品牌型号来讲解步骤。

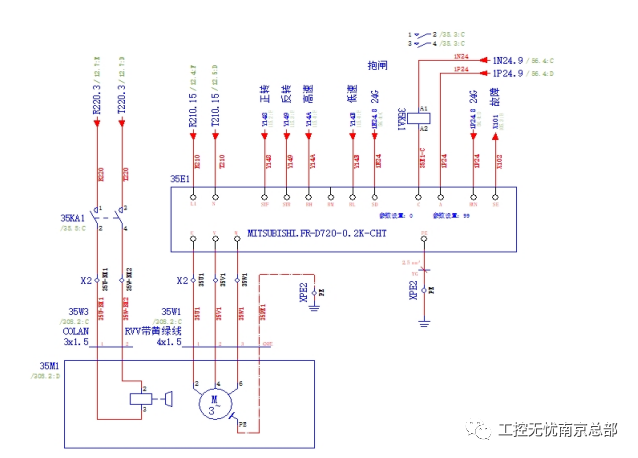

1.下图是三菱的变频器整体图,型号为:MIT FR-D720-0.2K-CHT。





2.第一步我们需要绘制出黑盒来表示变频器的整体外框

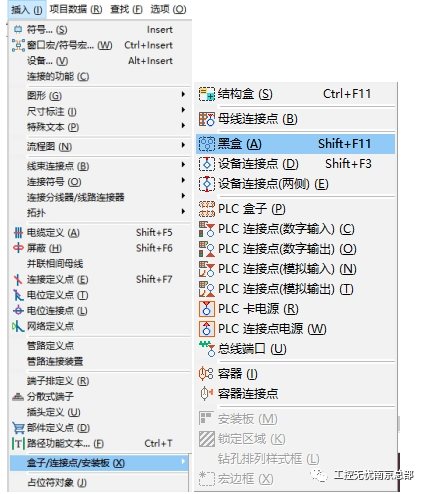

选择插入—盒子—黑盒





3.在图纸中单击绘制出

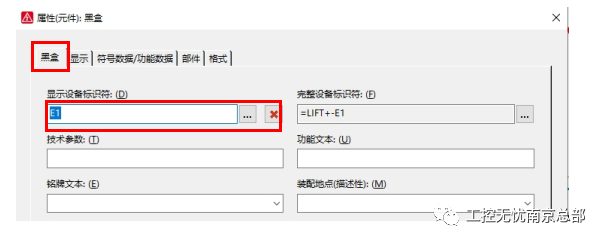

选择图形右击属性—修改设备标识符—添加部件—确定



4.黑盒里我们用电位连接点来表示各引脚号

打开插入—符号—特殊符号—选择电位连接点—应
