【数电】（三）逻辑代数的基本定律、恒等式以及卡诺图

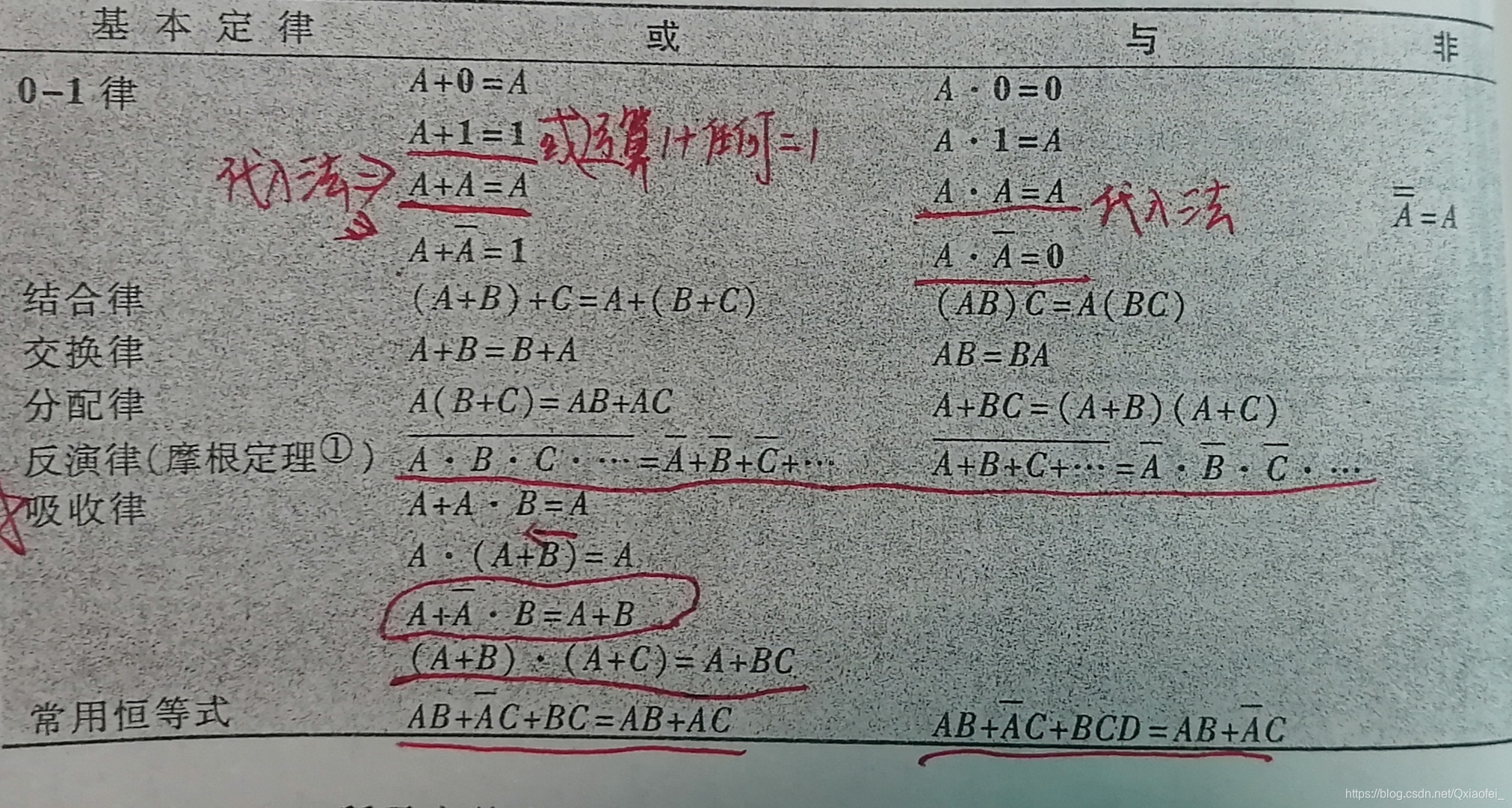

根据上一节介绍过的逻辑与、或、非三种基本逻辑运算可以推导出下面的逻辑代数基本定律和恒等式

红笔勾画的较为重要，特别是摩根定律，很多学科都适用，比如概率论。
A+Ā·B=A+B这个公式我个人认为是非常重要的，其他的公式刷题刷多了基本上都能看出来，这个公式纯靠记。其中摩根定律可以衍生出很多变化形式，需要多刷题加深理解。

卡诺图化简法

最小项的定义

n个变量X1、X2、…、Xn的最小项是n个因子的乘积，每个变量都以它的2原变量或非变量的形式在乘积项中出现，且仅出现一次。

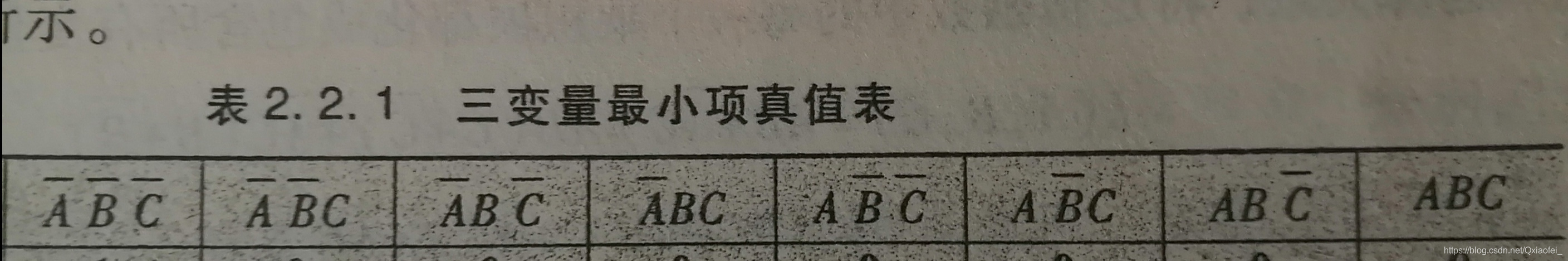

例如：A、B、C三个逻辑变量的最小项有2³ =8个，即下面8个
一般n个变量的最小项有2ⁿ 个

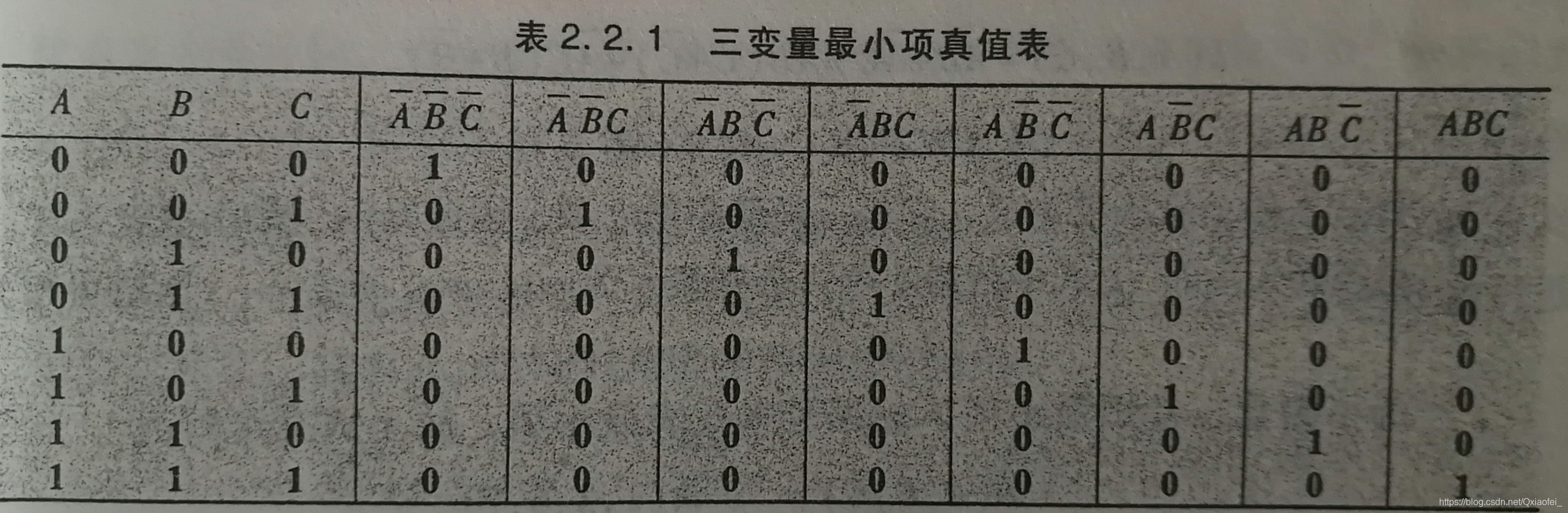

下图是三变量最小值真值表，方便理解

1. 输入变量只有一组取值使得它的值为1
2. 不同的最小项，使它的值为1的那一组输入变量取值也不同
3. 任意两个最小项的乘积为0
4. 全体最小项之和为1

最小项表达式

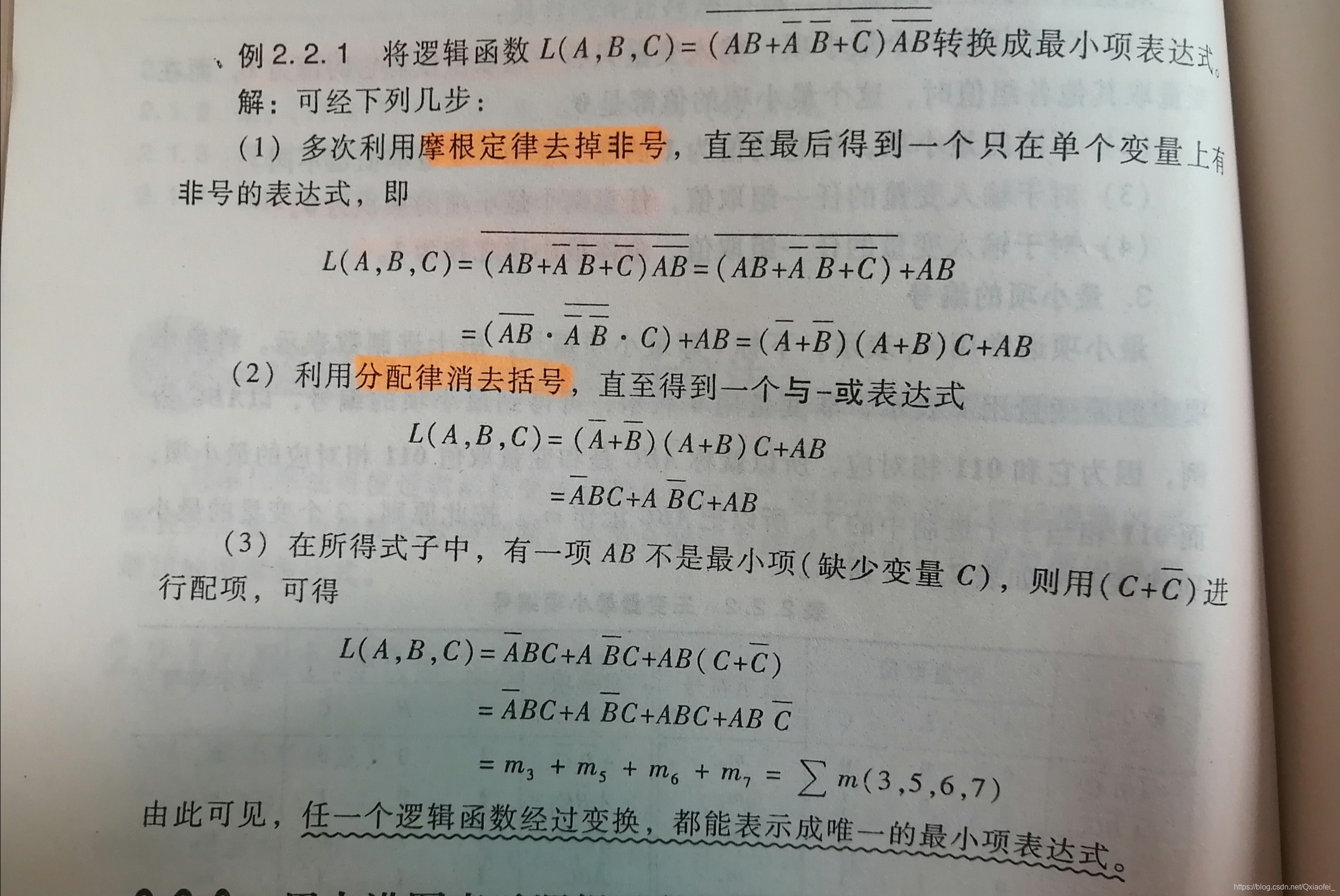

利用逻辑代数公式，可以把任意一个逻辑函数化成若干个最小项之和的形式，称为最小项表达式
此例中（2）出现了+AB的情况，只有两个变量，但是最小项需要是哪个变量，于是就乘了个1，因为（C+C非）＝1，公式仍然不变，此技巧需要掌握。
最小项的表达需出现三个变量所有因子的和，此例中m0、m1、m2、m4为0，所以就没有写出。

卡诺图

卡诺图的特点就是能一眼看出最简最小项之和

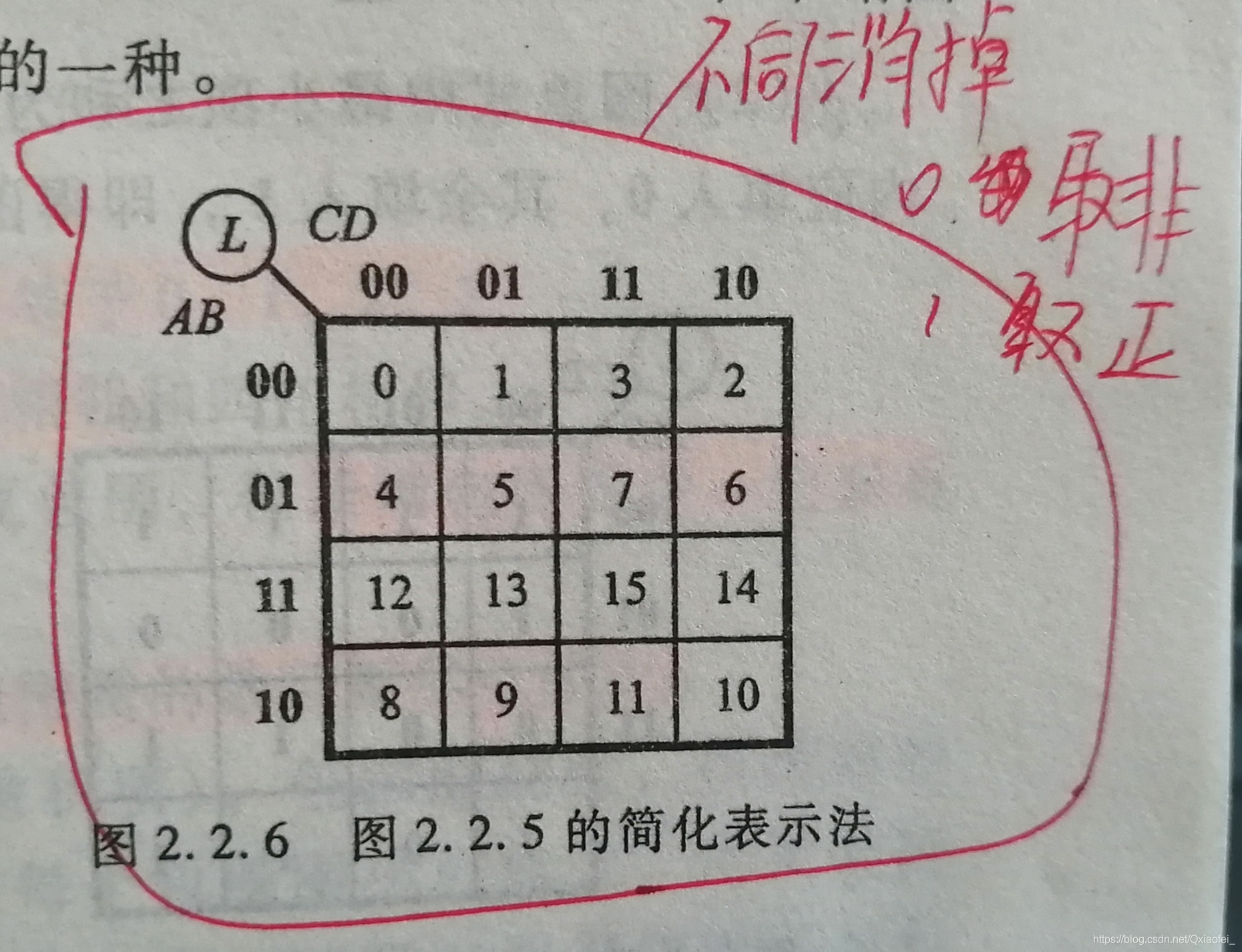

ABCD表示变量，注意行是00、01、11、10的排序，与列不同

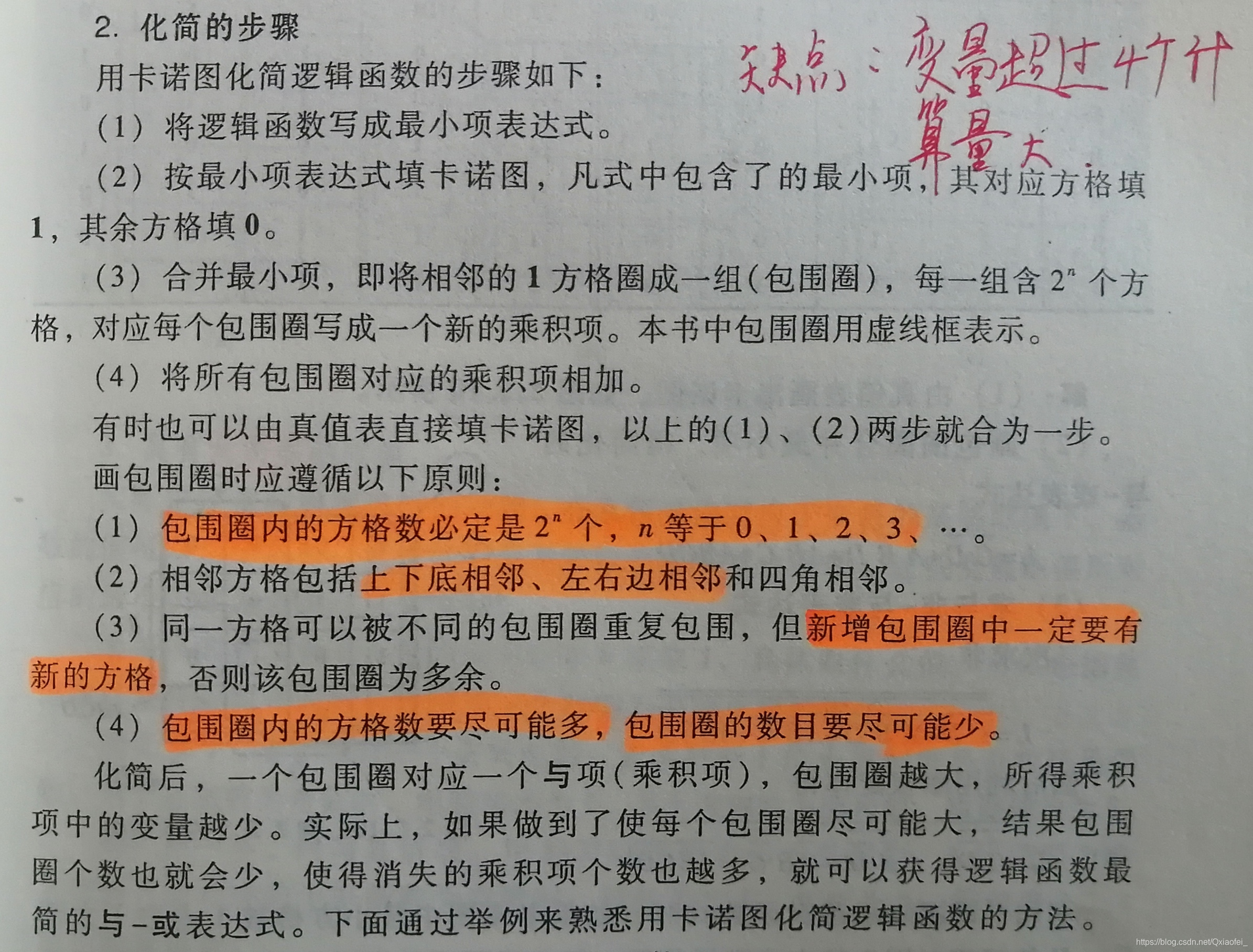

卡诺图化简方法：
由于卡诺图的文字讲解过于麻烦，我在这放上PPT资料
卡诺图课件PPT
提取码：u69a
