🎈🎈欢迎大家来学习数字电路——JK触发器。

🎈🎈在这里我们会讲解JK触发器和集成JK触发器74LS112，希望通过我们的学习会让你更明白数字电路中的奥秘。

一、JK触发器

1.JK触发器的组成和逻辑功能

（1）电路结构和图形符号

JK触发器是在同步RS触发器的基础上引入两条反馈线构成的。

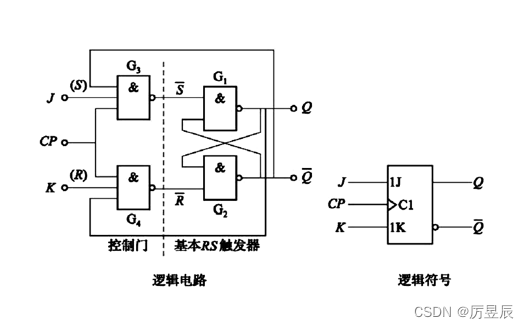

如图所示：

这样当CP=1、R=S=1时，使 $\overline{S}$ =Q、 $\overline{R}$ = $\overline{Q}$ （即 $\overline{S}$ 、 $\overline{R}$ 不可能同时为0），可以从根本上解决当R=S=1时，触发器输出不确定的问题。将S、R输入端改写成J、K输入端，即为JK触发器。

图形符号中，C1、1J、1K是关联标记，表示1J、1K受C1的控制。

（2）逻辑功能

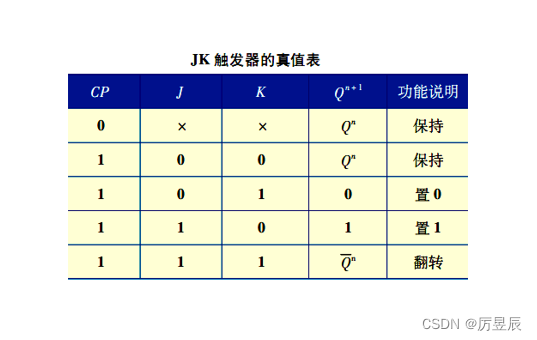

JK触发器不仅可以避免不确定状态，而且增加了触发器的逻辑功能，见表：

由上可知：

在CP=0期间：与非门G3、G4被CP端的低电平关闭，使输入信号不起作用， $\overline{S}$ = $\overline{R}$ =1，基本RS触发器保持原来状态不变。

在CP=1期间：

①保持功能

当J=K=0时，与非门G3、G4的输出 $\overline{S}$ =1， $\overline{R}$ =1，触发器保持原来状态不变，即 $Q^{n+1}$ = $Q^{n}$

②置0功能

当J=0、K=1时，与非门G3的输出 $\overline{S}$ =1、G4的输出 $\overline{R}$ = $\overline{Q}$ 。若触发器原状态为0，则 $\overline{R}$ =1，触发器输出保持原来状态，即输出为0；若触发器原状态为1，则 $\overline{R}$ =0，触发器输出置0。

③置1功能

当J=1、K=0时，与非门G3的输出 $\overline{S}$ =Q、G4的输出 $\overline{R}$ =1。若触发器原状态为0，则 $\overline{S}$ =0，触发器输出置1；若触发器原状态为1，则 $\overline{S}$ =1，触发器输出保持原来状态，输出为1。

④翻转功能（又称为计数功能）

当J=1、K=1时，与非门G3的输出 $\overline{S}$ =Q、G4的输出 $\overline{R}$ = $\overline{Q}$ 。若触发器原状态为0，则 $\overline{S}$ =0， $\overline{R}$ =1，触发器输出置1；若触发器原状态为1，则 $\overline{S}$ =1， $\overline{R}$ =0，触发器输出置0。也就是触发器的输出总与原状态相反，即 $Q^{n+1}$ = $\overline{Q^{n}}$ 。

2.集成边沿JK触发器

（1）边沿触发方式

边沿触发是利用与非门之间的传输延迟时间来实现边沿控制，使触发器在CP脉冲上升沿（或下降沿）的瞬间，根据输入信号的状态产生触发器新的输出状态；而在CP=1（或CP=0）的期间，输入信号对触发器的状态均无影响。边沿触发器方式保证了触发器在一个时钟脉冲作用期间只动作一次，有效地克服了触发器“空翻”现象。

CP脉冲上升触发称为正边沿触发，CP脉冲下降沿触发称为负边沿触发。

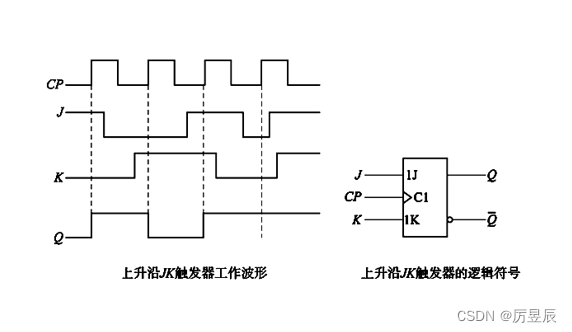

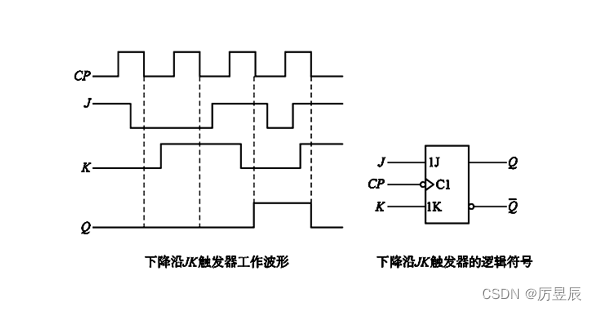

边沿JK触发器的工作波形和图形符号如图所示：

图形符号中下降沿触发器除了用“＞”符号外，还在CP引脚上标注小圆圈。

（2）集成JK触发器

①引脚排列和图形符号

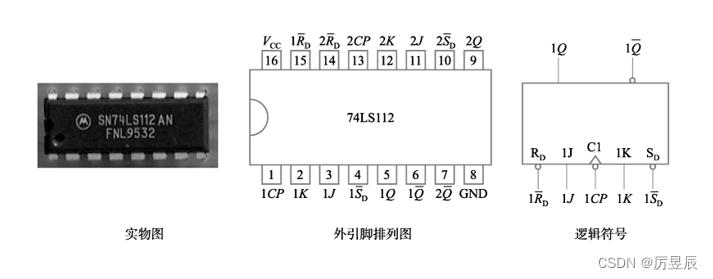

74LS112芯片的实物、引脚排列和图形符号如图所示：

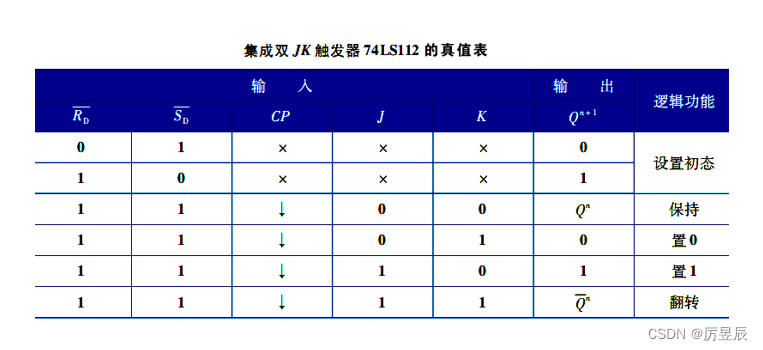

它内含两个下降沿触发的JK触发器， $\overline{R_{D}}$ 、 $\overline{S_{D}}$ 的作用不受CP同步脉冲控制， $\overline{R_{D}}$ 称为直接置0端（又称直接复位端）、 $\overline{S_{D}}$ 称为直接置1端（又称直接置位端）， $\overline{R_{D}}$ 、 $\overline{S_{D}}$ 端的小圆圈表示低电平有效。
