【知识分享】银行ATM取款机验钞器玻璃柱尺寸检测（高精度蓝光扫描仪-XTOM）

ATM取款机是一种高精密的机电一体化装置，利用磁性代码卡或智能卡实现金融交易的自助服务，如存取款、资金划拨、余额查询等，可在很大程度上代替银行柜面人员的工作。

ATM取款机有验钞功能，验钞器由一块触摸玻璃构成，钞票经过验钞器时，钞票上的拱凹像素点经过验钞器时被感应下来，由矩阵电路排列，形成一幅感应后的像素点，经过预存像素点比对，然后启动百元券通道，分别录入计算机。

01

检测需求

某上市公司拥有智能装备领域的核心技术，形成了智能装备从部件、整机到系统集成终端完整的产品系列。该上市公司需对ATM取款机验钞器重要部件-玻璃柱进行三维尺寸检测，以便于对部件质量进行精细管理。

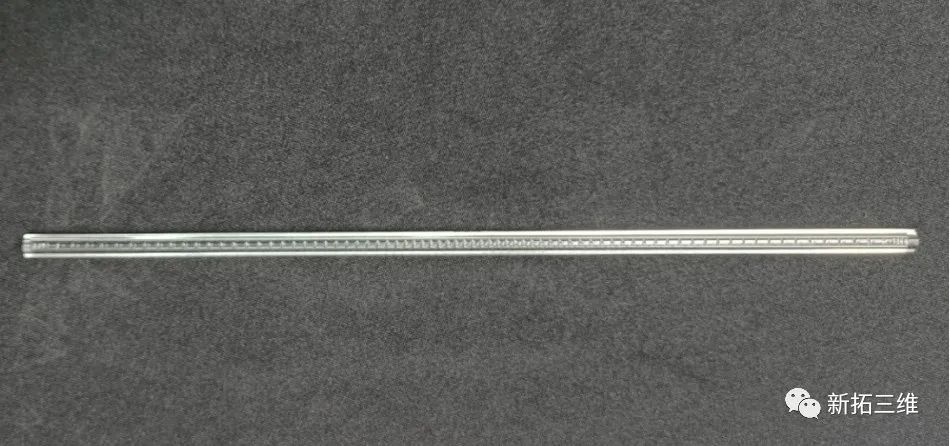

玻璃柱是验钞器的关键部件之一，验钞器通过发出的光照射到玻璃柱断面，光源经过反射和折射作用，均匀地识别出全部存入的钞票。

02

传统测量方式的缺陷

因为该玻璃柱部件小巧，边缘有很多复杂轮廓和凹槽，传统的测量方式是使用米尺以及圆孔塞规，测量该位置的尺寸，再与图纸进行比对。

不足与弊端

1、使用米尺进行测量和分段，精度很低，难以满足要求；

2、使用塞规测量速度较慢，只能测量少数几个位置的尺寸；

3、测量数据较多，后续处理时间长；

4、无法做到全尺寸检测。

03

三维光学测量解决方案

采用新拓三维XTOM三维光学扫描测量系统，对玻璃柱和边框采用高精度扫描，将扫描获得的点云模型和CAD模型做精准对比，对构件进行误差分析，提前发现错误和规避错误。三维光学扫描技术检测流程简单、易操作、可高效地对加工工件尺寸误差做出全面评价。

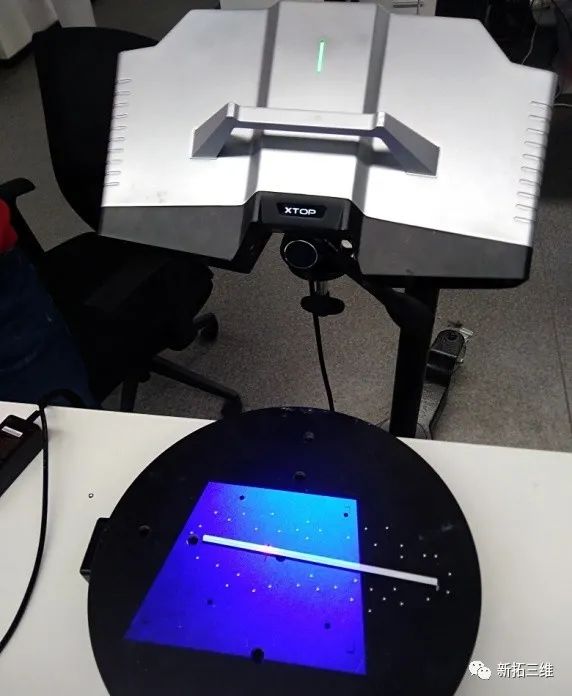

数据采集

三维质量检测的关键在于高精度三维模型的建立，采集新拓三维蓝光三维扫描仪，能直接快速获取检测工件的高精度点云数据，直接输出STL三维模型。

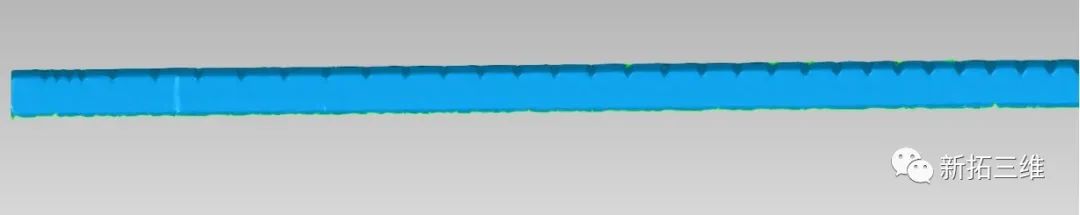

▲获得stl数据

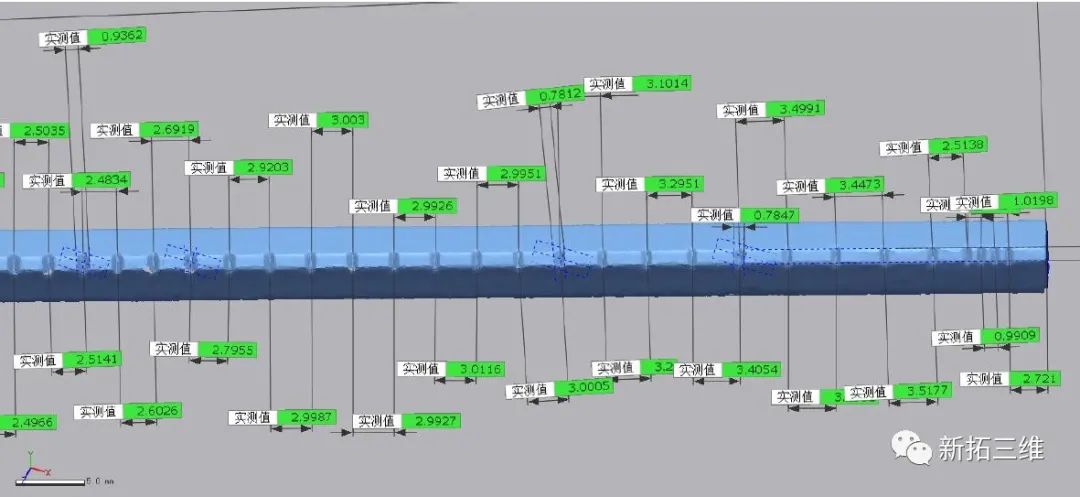

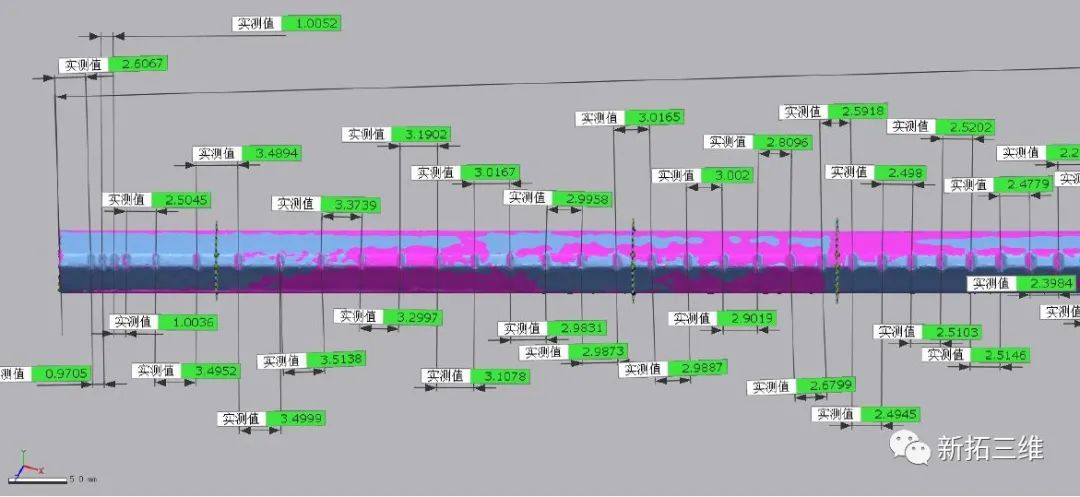

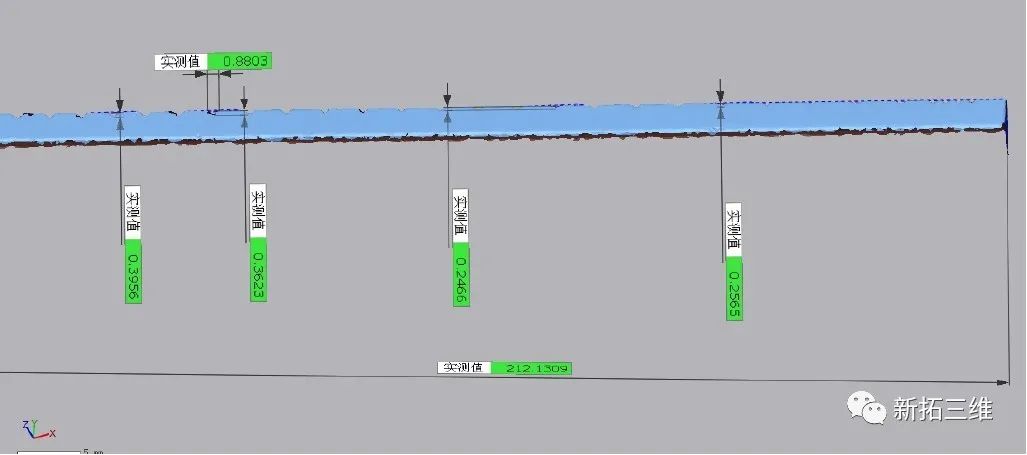

数据分析

玻璃柱构件加工余量的选择，通过获取玻璃柱产品的三维数据，与CAD设计图纸比对，获取三维尺寸公差，输出工业检测报告，为精准选择加工余量，确保能得到原有设计所规定的尺寸精度，提供精确的数据支持。

利用新拓三维自主研发的XTOM三维光学测量系统，该从事智能设备研发的上市公司可以迅速得到ATM取款机玻璃柱构件的全尺寸偏差图，定位误差一目了然。与传统检测方法相比，三维光学扫描精度更高，且可以进行全尺寸检测，避免某些尺寸漏检，提高检测效率，能大大减少生产成本，提高工件产品的质量。
