了解一下：视频引伸计测试参数-弹性模量与泊松比

在现代工程和科学领域中，对材料进行力学性能测试至关重要。特别是对于薄片或弹性材料，准确测量其弹性模量和泊松比，非常必要且具有挑战性。

视频引伸计可同时进行纵向、横向两种应变进行测量，实时得到并展现试件的纵向和横向应变曲线，数据支持与各类试验机信号互通。

新拓三维XTDIC-VG视频引伸计拥有完善的应变、位移测量功能，支持实时计算显示，可纵向应变、横向应变同步测量，支持泊松比、弹性模量的计算，可输出包括应力-应变曲线、弹性模量、泊松比、N值、R值等参数。

新拓三维

接下来，就为大家着重介绍泊松比、弹性模量这两个材料参数。弹性模量是材料在受力时变形的刚度度量，而泊松比则描述了材料在拉伸或压缩时的纵向应变与横向应变之间的关系。

「泊松比的定义」

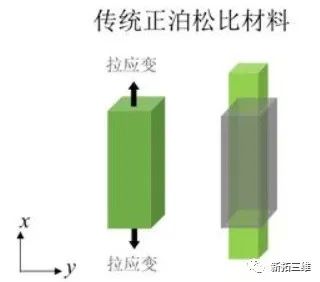

估计大家都见过拉面，一根面条，越拉越细。通常材料在三维空间中的三个方向，一个方向受拉，另两个方向的尺寸会变小。比如一团拉面，向两边拉它。长度和宽度这两个方向的应变，这两者的比值叫做泊松比。泊松比是材料的性质，对于某种指定的材料，泊松比是一个定值。

法国力学家西莫恩·德尼·泊松于1829年发表《弹性体平衡和运动研究报告》，提出泊松比概念。

杆件受拉伸或压缩载荷，应力不超过比例极限时，横向应变ε′与轴向应变ε之比的是一个常数，可表示为μ=-ε′/ε；当杆件轴向伸长时横向缩小，而轴向缩短时横向增大，所以ε′和ε的正负号总是相反的，因此ε′=−με。

「泊松比的应用」

泊松比描述的是垂直于拉压方向的变形规律。对于各向同性材料，只需要一组弹性模量和泊松比即可完整描述材料变形；对于正交各向异性材料，需要三个方向分别定义一组弹性模量和泊松比才能完整描述材料变形。

要表征材料在承受小的拉伸或压缩载荷下的变形，只需要知道材料在拉压方向和垂直于拉压方向的变形规律，即可描述整个模型的完整变形状态；拉压方向变形规律用弹性模量描述，垂直于拉压方向的变形规律可用泊松比描述。

「什么是弹性模量」

杨（ThomasYoung）在材料力学方面，研究了剪形变，认为剪应力是一种弹性形变。1807年，提出弹性模量的定义，为此后人称弹性模量也为杨氏模量。

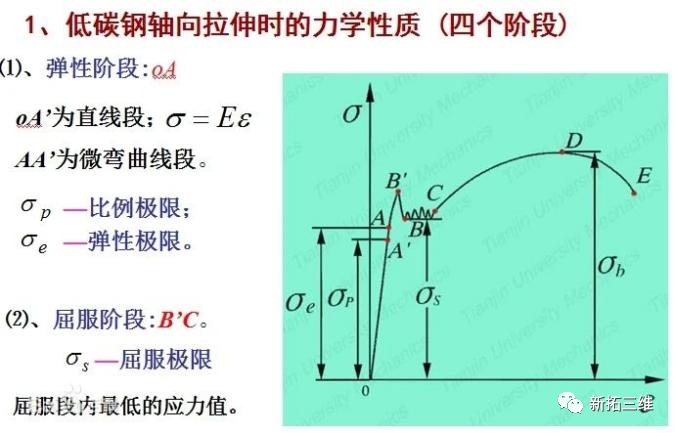

一般地讲，对弹性体施加一个外界作用（称为“应力”）后，弹性体会发生形状的改变（称为“应变”），“弹性模量”的一般定义是：应力除以应变。

弹性模量可视为衡量材料产生弹性变形难易程度的指标，其值越大，使材料发生一定弹性变形的应力也越大，即材料刚度越大，亦即在一定应力作用下，发生弹性变形越小。

「泊松比与弹性模量的关系」

在材料弹性变形阶段内，泊松比μ是一个常数。理论上，各向同性材料的三个常数：弹性模量E、剪切模量G、泊松比μ中，只有两个是独立的。

由弹性模量、剪切模量和泊松比三者关系：

G=E/[2(1+μ)]

材料的泊松比一般通过试验方法测定。

「视频引伸计测试优势」

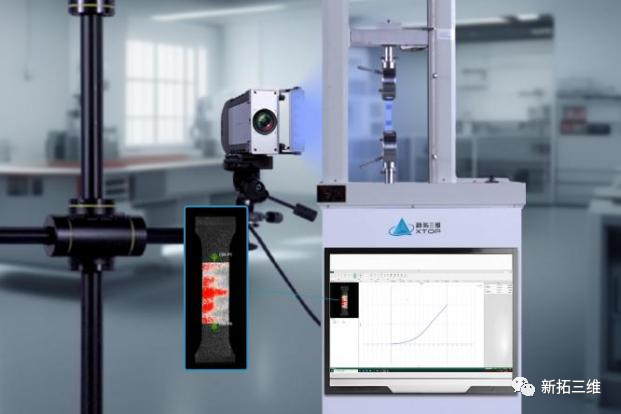

传统的弹性模量和泊松比测试，常依赖引伸计或宽度规等设备。对于轻薄材料，引伸计的自重会对测试结果产生影响，而使用XTDIC--VG视频引伸计可以避免这个问题。

XTDIC--VG视频引伸计采用非接触式测量方法，通过摄像头和试验软件的全动态同步，可实现对刚性低及弹性大变形的材料，以及高低温环境样品进行精确的伸长测定。

非接触测量：避免应变片、夹持引伸计等接触式手段对测量的额外影响

• 全流程跟踪：不需停机，试样断裂不会损坏测量装置

• 可重复追溯：用户可以选择保留原始照片和视频

• 场景多样化：可适应大变形、微小变形、高低温等特殊实验

• 材料适应广：对材料基本无限制，可测试特殊尺寸、材质试件

• 应变范围大：可测量应变范围从0.002%到大于1000%

• 标距自定义：自定义标距大小，从几毫米到数百毫米任意设定

• 计算更丰富：纵向、横向应变、泊松比、弹性模量等计算功能
