对于FC线，着实方便，然而自己总是搞不清楚，今天特来总结下！

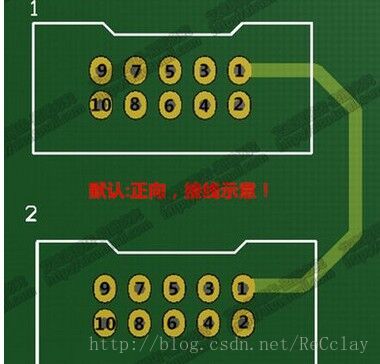

这里写图片描述

注意，此图为PCB俯视图。

看一下，常见的排线类型。。。

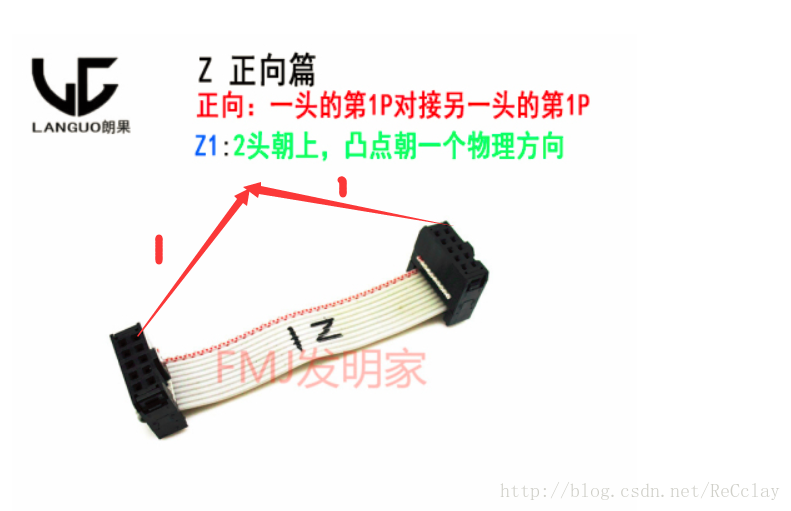

Z1
这里写图片描述

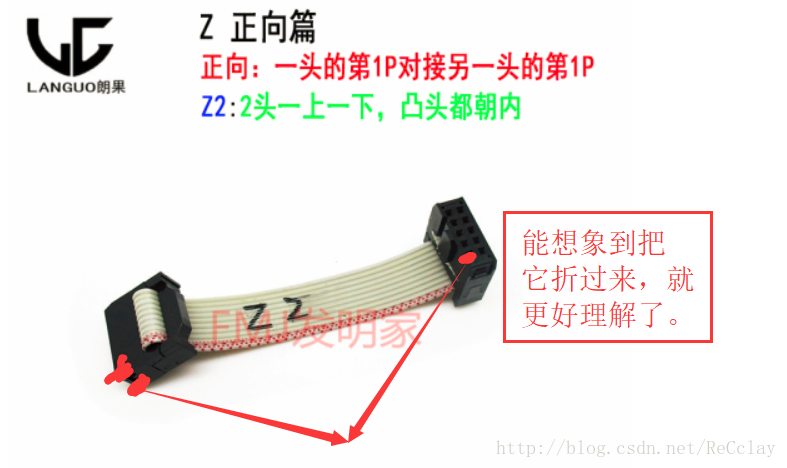

Z2
这里写图片描述

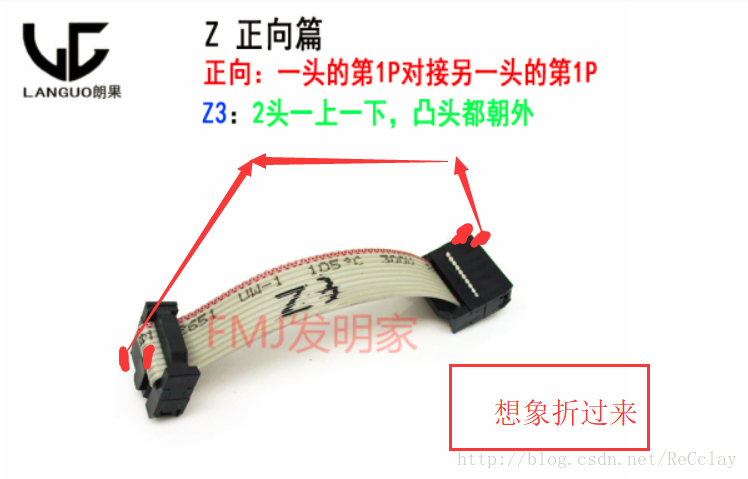

Z3

这里写图片描述

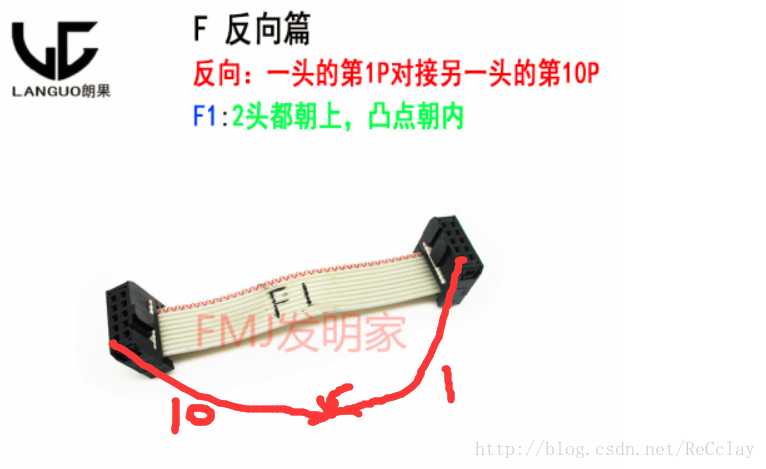

F1
这里写图片描述

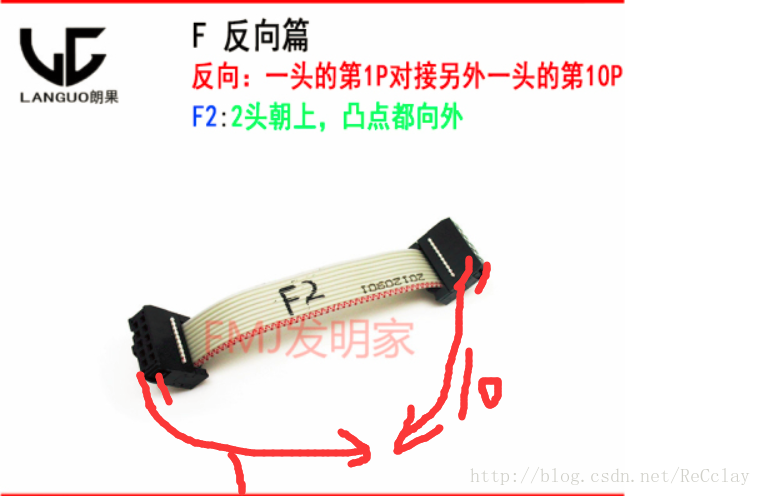

F2
这里写图片描述

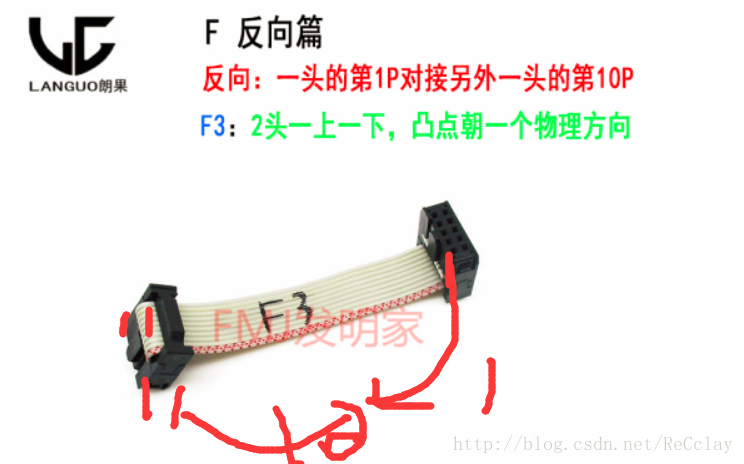

F3
这里写图片描述

哦了，，，其实，要不就是

1 -> 1
1 -> 10

两种情况

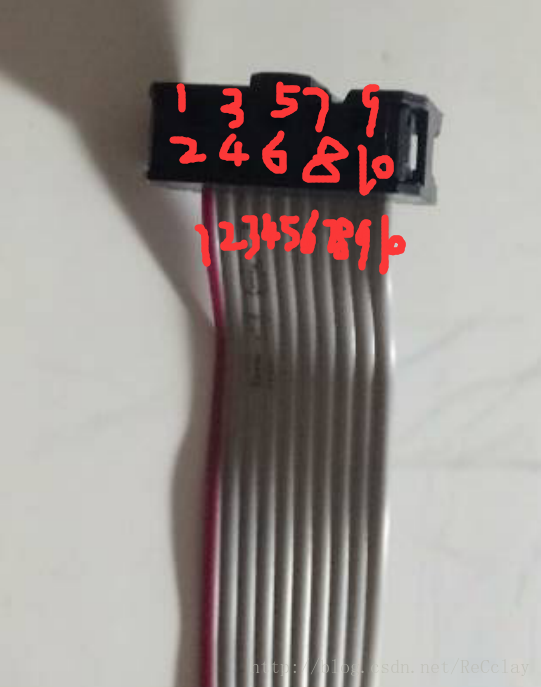

附丑图一张，，，
这里写图片描述
