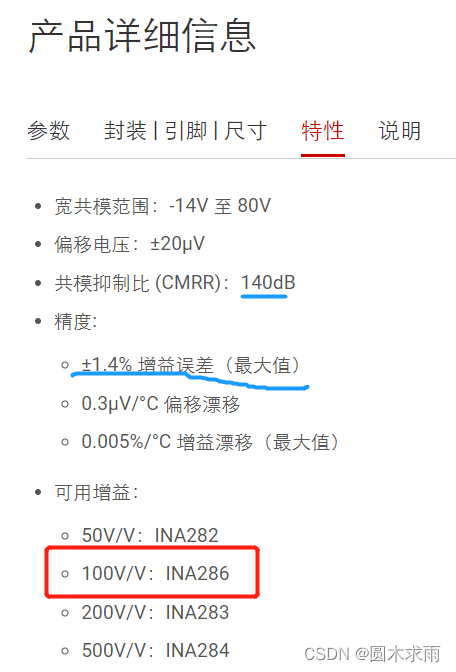

一、IN286是TI公司的电流采集芯片,放大倍数是100V/V,通过采样电阻输入,out输出

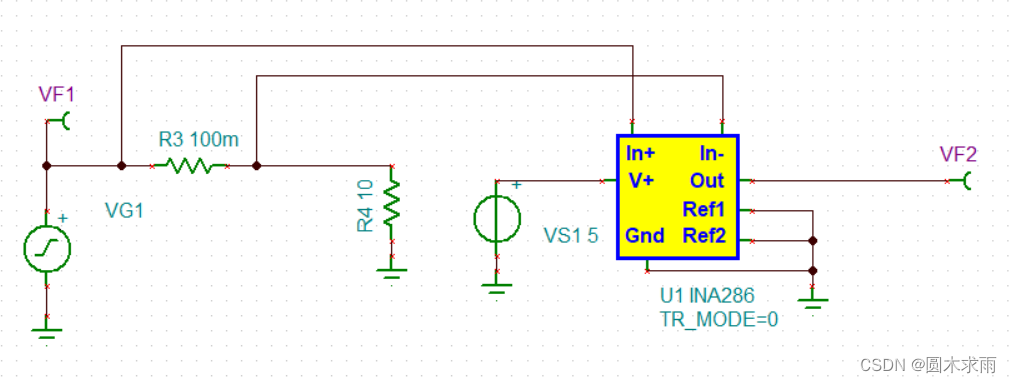

二、采样芯片侦测模式,选择接地,如下图
分析:VG1输入1V的电压,假负载R4为10Ω(100mΩ的采样电阻R3太小,暂忽略),电流约等于100mA,R4功率至少要1/10W,要选择0603以上的功率电阻。INA286 两个参考直接拉地,以地为参考,通过In+和In-去采样R3两端电压的变化,从out管脚输出。
R3的电压等于100mA乘以100mΩ,为10mV。由于INA286采样是100V/V,所以out输出电压应该是10mV*100V/V,即1V
三、Tina仿真

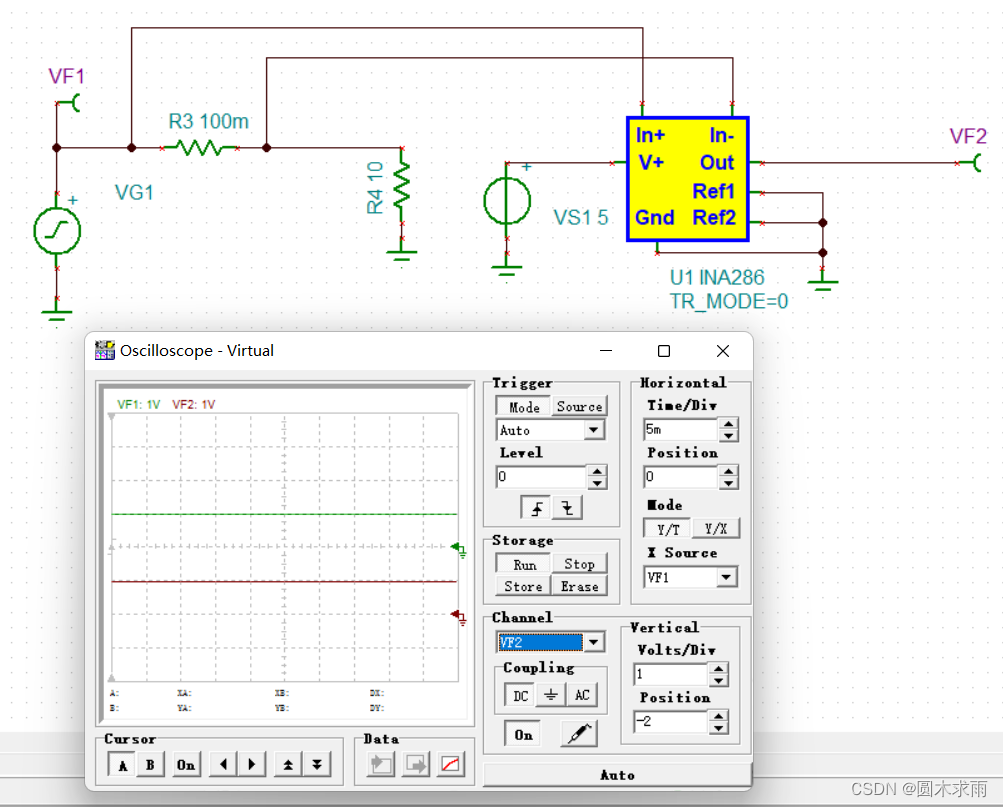

从下图可以看到,仿真结果,Vout=1V,符合预期计算。
