硬件学习笔记--37 电磁兼容试验-1交流电压暂降和短时中断试验介绍

电磁兼容试验-交流电压暂降和短时中断试验（电能表）

1.试验目的

交流电压暂降和短时中断试验是电磁兼容（EMC）测试中的重要组成部分，主要依据IEC 61000-4-11和GB/T 17626.11等标准进行。

电压暂降抗扰度试验：评估设备在电源电压短时间内下降到不同额定电压（比如90%以下）下的抗扰度。电压暂降通常是由电网、电力设施的故障或负荷突然出现大的变化引起的。

短时中断抗扰度试验：评估设备在电源电压完全丧失或大幅度下降至接近零值时的抗扰度。短时中断同样可能由电网、电力设施的故障或负荷突变导致。

2.试验方法

试验应按GB/T 17626.11—2023要求，并在参比试验条件下进行：

a) 电压电路施加标称电压；

b) 电流电路无电流，且电流端子应开路；

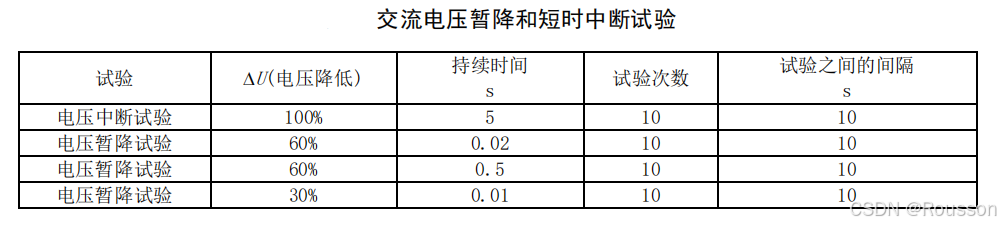

c) 试验等级和试验时间，见下表。

3.判定依据及试验意义

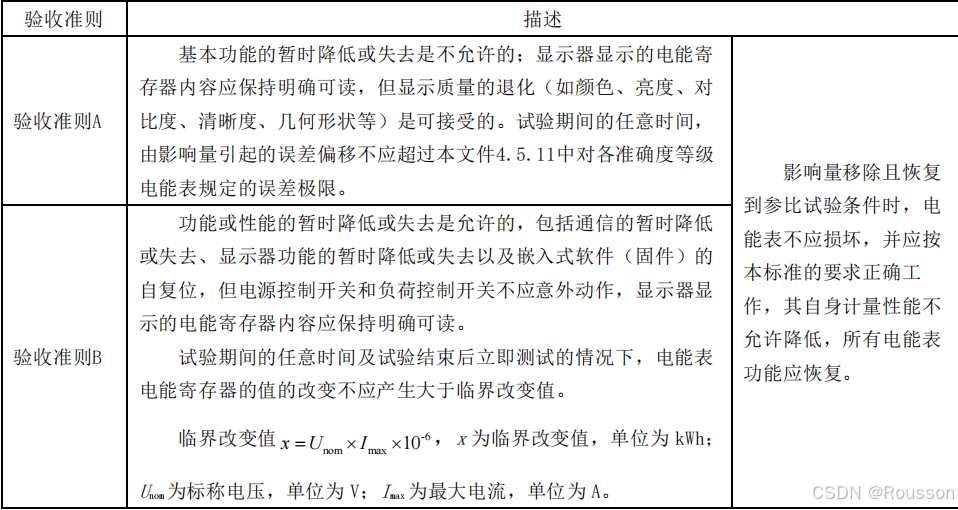

验收准则：B

交流电压暂降和短时中断试验对于确保电气和电子设备在电网异常状况下仍能保持正常工作或适当恢复功能具有重要意义。通过该试验，制造商和用户可以了解设备在非理想电力供应条件下的可靠性，从而促进产品的设计改进，提高整体系统的稳定性和兼容性。
