带进位输入、输出的两位全加器

这篇博客介绍了如何设计一位全加器的逻辑电路,包括其真值表和布尔表达式。接着,展示了如何通过调用两个一位全加器来构建一个多位加法器,其中第一个全加器的进位输出作为第二个全加器的进位输入,实现了二位加法的功能。内容深入浅出,适合电子工程和计算机科学的学习者理解数字逻辑的基础知识。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

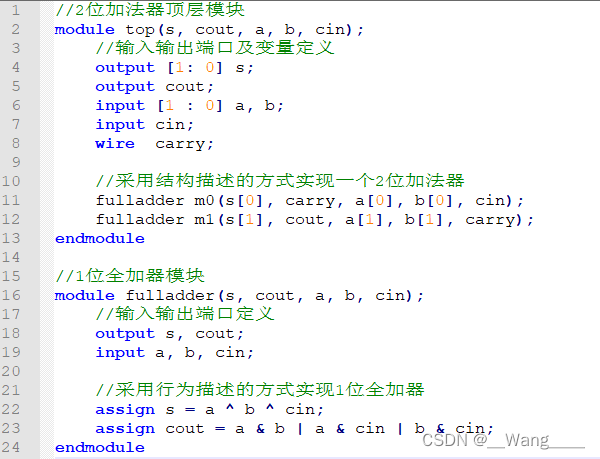

先写一位全加器,然后再写个顶层模块,调用两个一位全加器,其中第一个加法器的cout作为第二个加法器的cin

S = a^b^cin;

Cout = a&b|a&cin|b&cin;
