基于FPGA的DDS实现原理

嗯。。。最近画了个FPGA开发板练练手。。。希望一切的努力最后都能有所收获吧。

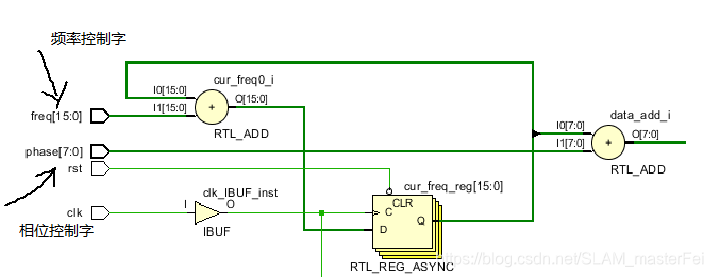

DDS Direct Digital Synthesis，即直接数字合成器，可以用来生成频率范围很宽的各种波形。其原理图如下所示：

比较重要的两个参数是相位控制字和频率控制字，一个用来控制初相位，一个来控制频率。那么这是如何做到的呢

我们假设有一个基波，它一个周期有64个采样点，那么怎么把它的频率变成两倍呢？由于采样的周期不变，那么如果采样点是原来的一半不就可以了。那么根据采样原理，假如原理采样点分别是1，2，3.。。。64.那么要想使得频率增加一倍，我们的采样点就得变成1，3，5，。。。63 这样相同的时间可以采集两倍的波形还能最大程度保持波形的完整。显然要想使它频率变成4倍，采样点变成1，5，9，。。。61 更高频率的可以类推。那么要使它频率变成原来的一半呢？很简单，只要采样点变成1，1，2，2，3，3，。。。，64，64即可。

那么频率控制字是如何做到的呢？其实和累加器原理差不多。还是以这个例子为例，加入我们要生成这个64个采样点的基波，常规做法是不是生成一个ROM，然后随着时钟信号的边沿去访问ROM。很一般的做法：

reg [5:0] count;
always@(posedge clk)
    count<=count+1'b1;

通过count寄存器作为地址去遍历ROM，那么两倍呢？是不是地址只要跳着就行

reg [5:0] count;
always@(posedge clk)
    count<=count+2'd2;//频率加倍

同理，对于倍速更高的类似就行，但是这么做并不通用，加入我要降低频率怎么办，我还得加个计数器。有什么办法可以两者兼得呢？很简单，增加位宽。

假设现在位宽增加到了8位，我们取高6位作为值，那么频率控制字怎么作用呢 下面代码分别展示了两倍频和0.5倍频的例子：

reg [7:0] count;
always@(posedge clk)
    count<=count+4'b1000;//2倍频

reg [5:0] real_count;
assign real_count=count[5:0];





reg [7:0] count;
always@(posedge clk)
    count<=count+4'b0010;//0.5倍频

reg [5:0] real_count;
assign real_count=count[5:0];

是不是很完美。。。其实原理很简单，两倍频其实还是和我们常规想法一样+2.但是由于位宽的拓展以及最终我们取高6位，那么对于倍频来说后两位根本没有用，所以原来是2'b10变成了现在的4'b10_00，那么增加的位宽干嘛的呢？不就用来降低频率的吗？原来如果是基波的话，我只要每个时钟沿使得[7:0]count的第3位加一即可，但是现在对于0.5倍频，每个时钟沿加2'10不就是相当于每两个时钟周期[5:0]count的数据变化一次吗。

那么频率控制字了解了，相位控制字就很好理解了，对于任意一个三角函数 y=sin(2*π*w*t+b) 我们之前相位控制字的累加不就相当于当前时刻的相位吗？那么总相位是不是还要加上初相位b不就行了。

那么位宽选择多少合适，看你的具有需求了。需要多少范围的频带。

下面给出简单仿真：分别是基波，2倍频，0.5倍频

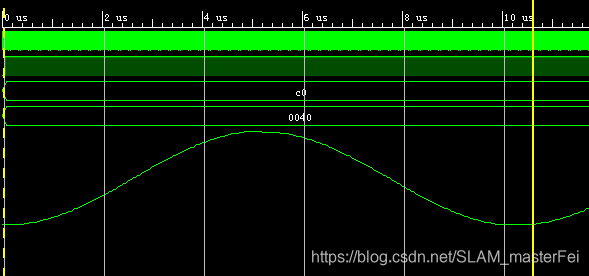

2倍频，且初相位为波峰

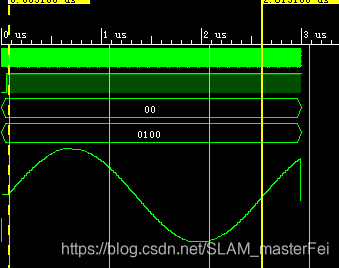

0.25倍频，且初相位为波谷

大家看一下时间是不是可以对得上呢？这里我目测的肯定多少有点偏差，但是差不多哈。另外数据点的生成我用c++做的。一般建议MATLAB。实际差不多。

最后附上vivado下coe文件的格式

数据用“，”最后结尾用“；”

最后希望有相同方向的小伙伴多多交流哈，博主今年秋招了，希望能有个好结果吧。
