PCB设计中填充铜和网格铜有什么区别?

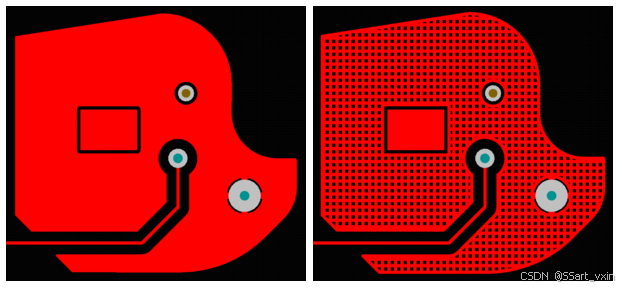

填充铜(Solid Copper)和网格铜(Hatched Copper)是PCB设计中两种不同的铺铜方式,它们在电气性能、热管理、加工工艺和成本方面存在一些区别:

1. 电气性能

  • 填充铜:提供连续的导电层,具有极低的电阻和最小的电压降。适合大电流应用,并能提供优秀的电磁屏蔽效果,显著提高电磁兼容性。
  • 网格铜:由于铜线之间存在间隔,电阻相对较高,电压降也更大。在多层板设计中,可以帮助减少板厚。在超高频电路中,网格结构有助于降低涡流效应,在特定频率下可能提供更好的屏蔽性能。

2. 热管理

  • 填充铜:连续的铜层能够均匀地分散热量,但同时也增加了热膨胀风险,可能导致PCB板的变形。
  • 网格铜:由于铜层非连续,热膨胀效应相对减弱,有助于降低PCB板的热变形程度,在热管理方面具有一定优势。

3. 加工工艺

  • 填充铜:需要精确控制铜厚,要求严格的蚀刻和电镀工艺。表面处理时必须确保铜层的均匀性,对制造工艺提出较高要求。
  • 网格铜:加工过程中需要精确控制网格的线宽、间距和均匀性。由于网格结构复杂,对制造工艺的精度要求更高。

4. 成本

  • 填充铜:通常加工成本较低,工艺相对简单,是most cost-effective的选择。
  • 网格铜:由于需要更精细的图形化蚀刻工艺,制造成本略高于填充铜。

5. 设计灵活性

  • 填充铜:设计时需要仔细考虑铜层的连续性,避免短路和死铜区域。设计约束相对严格。
  • 网格铜:设计更为灵活,可以根据具体需求调整网格的线宽和间距,适应不同电路的设计要求。

6. 信号完整性

  • 填充铜:对于大多数应用,能提供更好的信号完整性,是低频和中频电路的理想选择。
  • 网格铜:在高频和超高频电路中,由于无法提供完整的参考平面,可能影响信号传输质量。在使用时需要进行严格的信号完整性仿真和验证。

7. 维修和调试

  • 填充铜:铜层连续,故障定位相对困难,需要更专业的诊断技术。
  • 网格铜:网格结构相对复杂,故障定位可能更具挑战性,需要更高的技术水平和更精密的测试设备。

选择建议: 在实际PCB设计中,应根据具体电路的应用场景、频率特性、功率要求和成本约束来选择合适的铺铜方式。对于低频、大电流电路,填充铜通常是更好的选择;而对于高频、要求降低热变形的电路,网格铜可能更具优势。

建议在设计过程中通过仿真和原型测试,验证不同铺铜方式对电路性能的实际影响。

为昕PCB设计软件支持两种铺铜方式

为昕PCB设计软件支持两种铺铜方式,分别是填充铜(Solid Copper)和网格铜(Hatched Copper)。以下是这两种铺铜方式的绘制方法:

填充铜(Solid Copper)

  • 填充铜通常用于需要较大电流的低频电路中,因为它提供了一个连续的铜层,有助于减小电阻和压降。
  • 在为昕PCB设计软件中,可以通过点击菜单栏中的绘图”选项,然后选择矩形,在右侧的铺铜选项中选择合适的参数,进行铺铜即可。
  • 在右侧的对话框中,可以选择solid,进行静态铜绘制,并设置铜皮与焊盘,过孔之间的链接方式,即可铺上一个完整的铜皮。
  • 可以设置铺铜的网络,通常连接到GND网络,并选择移除死铜(island)的选项,以避免不必要的孤立铜区域。
  • 完成设置后,沿着Keepout层的边框绘制铺铜区域,然后确认,软件将自动完成填充铜的绘制。

网格铜(Hatched Copper)

  • 网格铜适用于高频电路,因为它提供了良好的屏蔽效果,同时避免了由于大面积铜层引起的热膨胀问题。
  • 在为昕PCB设计软件中,同样可以通过点击菜单栏中的绘图”选项,然后选择矩形,右侧的样式中选择网格铜样式即可。
  • 同样需要设置铺铜的网络,通常连接到GND,并选择是否移除死铜。
  • 绘制铺铜区域后,软件将根据设置的网格参数自动生成网格状的铜层。

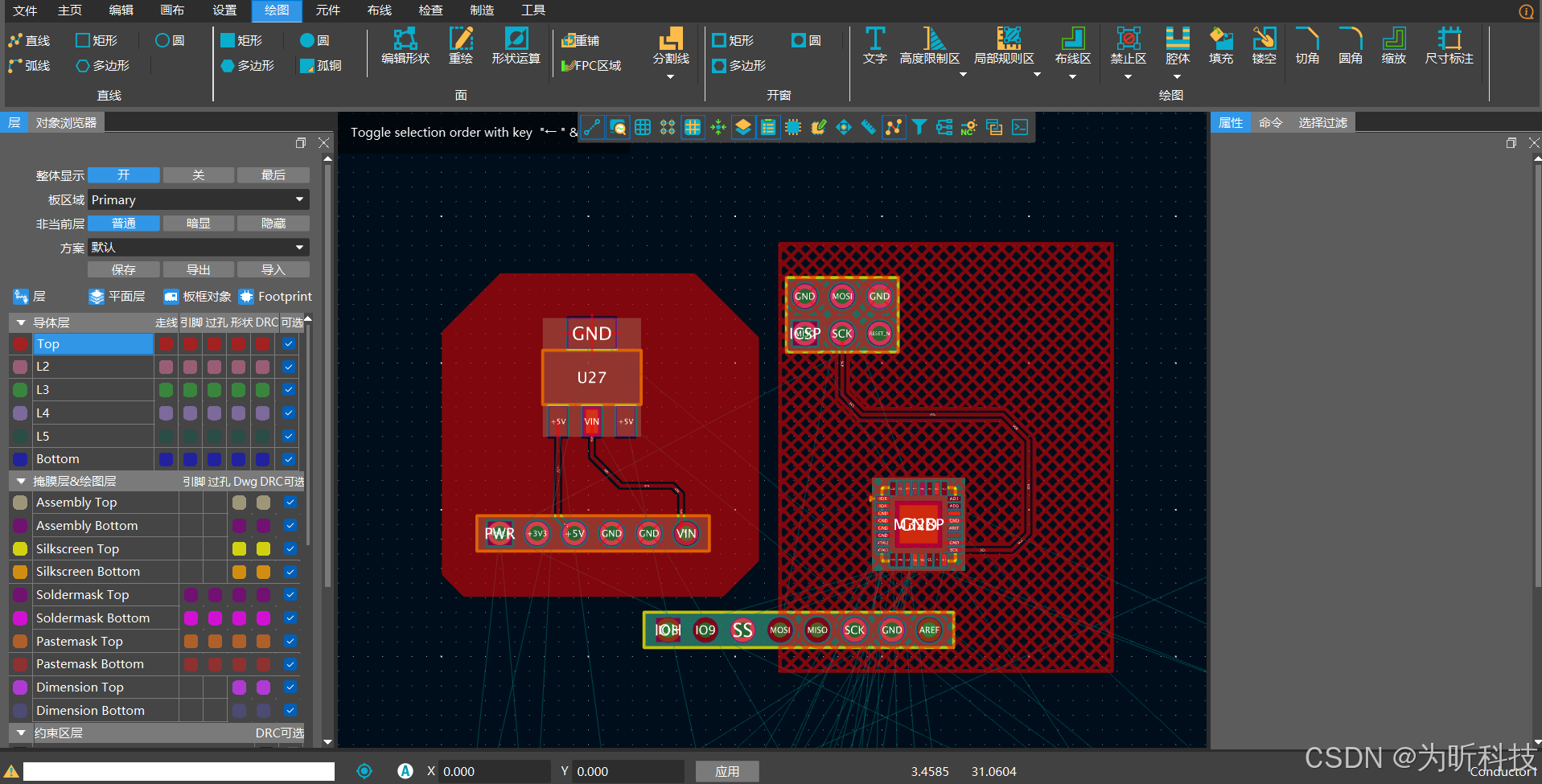

铺铜效果图

### PCB 与实心填充区别 #### 定义与功能差异 (Polygon Pour)指的是在整个PCB层上设一层连续的箔,除了特定定义的隔离区域外。这种技术有助于提供良好的电气连接性散热性能[^1]。 而实心填充(Solid Fill),则是指在一个封闭区域内完全填满而不形成任何图案或网格状结构。它主要用于局部增强电流承载能力或是改善热传导特性[^3]。 #### 设计灵活性对比 对于复杂的电路布局来说,使用可以更加灵活地调整布线路径以及管理不同的电压平面接地平面之间的关系。通过设置合适的优先级规则,还可以实现自动化的避让机制,使得走线更为简洁高效[^2]。 相比之下,实心填充的应用范围相对较小,通常只应用于那些需要特别加强导电性的部分,例如大功率器件下方或者高密度焊接点周围。由于其固定的形态不易修改,因此在大规模应用时不如那样方便操作。 #### 影响因素考量 当涉及到高频信号传输时,选择何种方式变得尤为重要。因为不恰当的设计可能会引起寄生参数的变化从而影响到整个系统的稳定性。一般来说,为了避免不必要的电磁干扰并保持较好的阻抗匹配效果,建议采用而非简单的实心填充来构建完整的地网体系。 另外值得注意的是,在一些特殊情况下,如射频(RF)模块附近,则可能需要创建挖空区(Polygon Pour Cutout),即移除该处多余的皮以减少潜在噪声源的影响。 ```python # Python伪代码展示如何区分两种方法 def pcb_design_method(area_type): if area_type == "large_power_component": return "Use Solid Fill to enhance conductivity" elif area_type == "general_circuit_region": return "Apply Polygon Pour for better flexibility and management" ```
