线路板设计中填充铜与网格铜的对比！

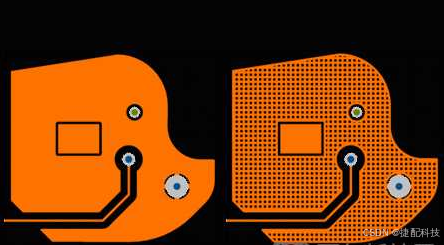

在现代线路板设计中，填充铜（Solid Copper）和网格铜（Hatched Copper）是 PCB 设计里两种关键的铺铜方式，它们各自有着独特的特点，在电气性能、热管理、加工工艺等多方面存在显著差异。

从电气性能来看，填充铜提供连续导电层，电阻极低，电压降最小，在大电流低频线路板应用中表现出色，同时能极大提升电磁兼容性，提供卓越的电磁屏蔽效果。而网格铜由于铜线有间隔，电阻和电压降相对较大，但在多层板线路板设计中，能帮助减少板厚，在超高频电路里，还能降低涡流效应，特定频率下或许有更好的屏蔽性能。

热管理方面，填充铜的连续铜层能均匀散热，可也增加了热膨胀风险，可能致使线路板变形。网格铜因铜层不连续，热膨胀效应减弱，在热管理上具备一定优势，能有效降低线路板的热变形程度。

在加工工艺上，填充铜对铜厚控制要求精确，蚀刻和电镀工艺严格，表面处理时要保证铜层均匀。网格铜则需精确把控网格的线宽、间距和均匀性，复杂的网格结构对制造工艺精度要求更高。

成本上，填充铜加工成本低，工艺简单，是性价比很高的选择。网格铜因需更精细的图形化蚀刻工艺，成本略高于填充铜。

在设计灵活性与信号完整性上，填充铜设计时要仔细考虑铜层连续性，避免短路和死铜区域，设计约束严格，不过对于大多数应用，能提供良好的信号完整性，是低频和中频电路的理想之选。网格铜设计更灵活，可根据需求调整网格线宽和间距，适应不同电路设计要求，但在高频和超高频电路中，因无法提供完整参考平面，可能影响信号传输质量，使用时需严格进行信号完整性仿真和验证。

至于维修和调试，填充铜因铜层连续，故障定位较难，需专业诊断技术。网格铜网格结构复杂，故障定位更具挑战性，需要更高技术水平和精密测试设备。
