DQ坐标系下的PQ值计算

有功无功功率计算公式如下
P = EIcosΦ
Q = EIsinΦ

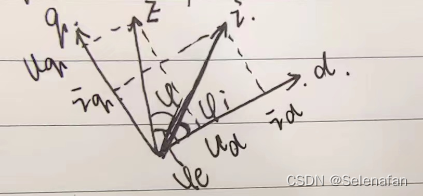

DQ坐标系如下图：
DQ坐标系下的PQ值计算
此时 Φ = Φe -Φi ，则有

P = EIcos(Φe - Φi) = EI(cosΦecosΦi + sinΦesinΦi) = UdId+UqIq

Q = EIsin(Φe - Φi) = EI(sinΦecosΦi - cosΦesinΦi) = UqId - UdIq
