霍尔效应传感器由磁场激活，在许多应用中，该设备可以通过连接到移动轴或设备的单个永磁体来操作。有许多不同类型的磁铁运动，例如“正面”、“侧身”、“推拉”或“推-推”等感应运动。

使用每种类型的配置，以确保最大灵敏度，磁通线必须始终垂直于设备的感应区域，并且必须具有正确的极性。

此外，为了确保线性，需要高场强磁铁，以便为所需的运动产生较大的场强变化。检测磁场有多种可能的运动路径，以下是使用单个磁体的两种更常见的传感配置：正面检测和侧向检测。

1、霍尔传感器测量方法--正面检测

顾名思义，“正面检测”要求磁场垂直于霍尔效应传感设备，并且为了检测，它直接朝向有源面接近传感器。一种“正面”的方法。

这种正面方法会产生一个输出信号VH，它在线性器件中表示磁场强度，即磁通量密度，它是距霍尔效应传感器的距离的函数。距离越近，磁场越强，输出电压越大，反之亦然。

线性器件还可以区分正磁场和负磁场。非线性装置可以在远离磁铁的预设气隙距离处触发输出“ON”，以指示位置检测。

2、霍尔传感器测量方法--侧身检测

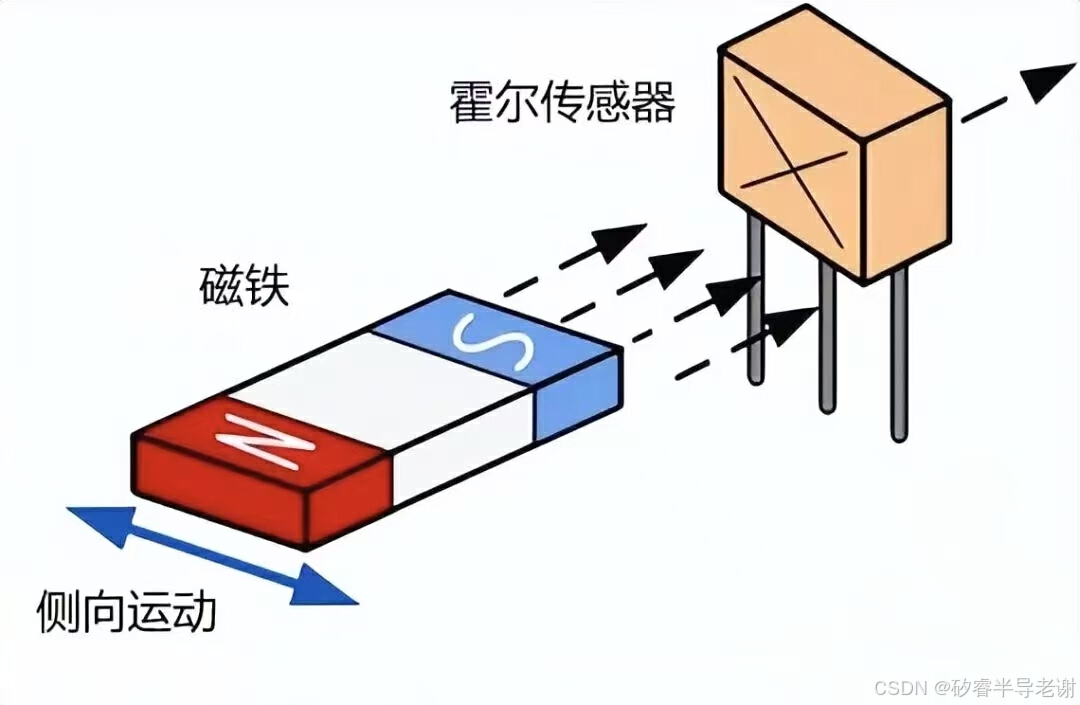

第二种传感配置是“横向检测”。这需要在霍尔效应元件的表面上横向移动磁铁。

当磁场在固定气隙距离内穿过霍尔元件的表面时，侧向或滑过检测对于检测磁场的存在很有用，例如，计算旋转磁铁或电机的旋转速度。

根据磁场通过传感器零场中心线时的位置，可以产生表示正输出和负输出的线性输出电压。这允许定向运动检测，它可以是垂直的也可以是水平的。

霍尔传感器--位置检测器

根据设备的类型（无论是数字的还是线性的），有许多不同的方法可以将霍尔效应传感器连接到电气和电子电路。一个非常简单且易于构建的实例如下图：

位置检测器

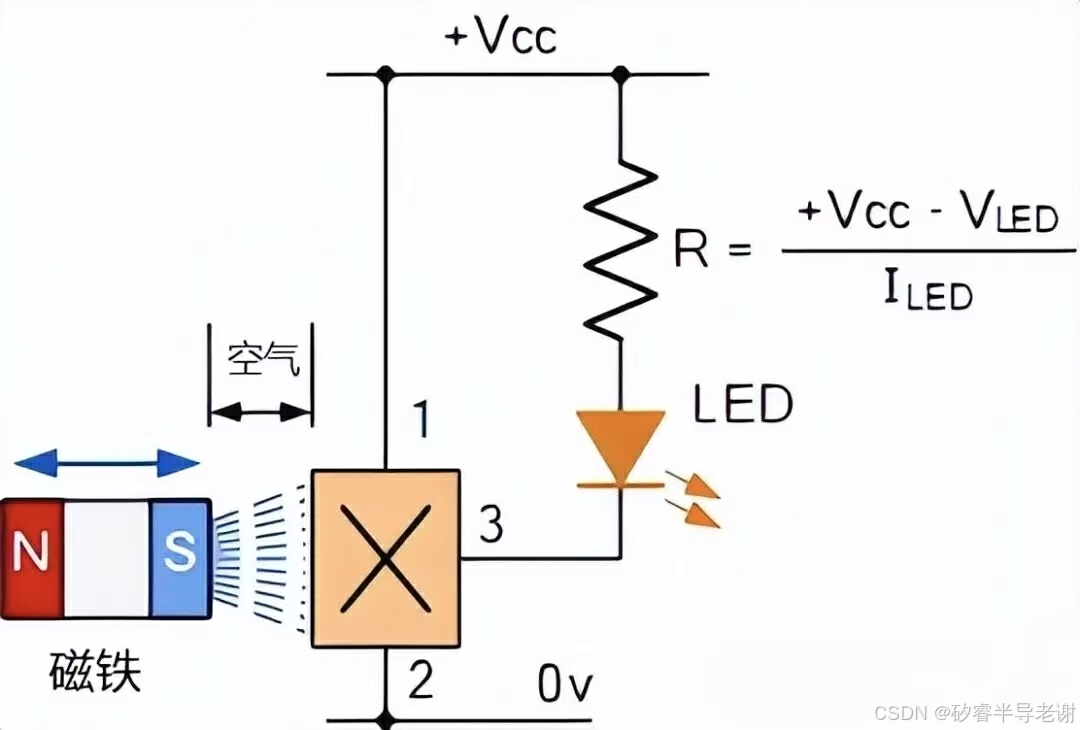

当不存在磁场（0 ）时，正面位置检测器将“关闭”。当永磁体南极（正高斯）垂直移动到霍尔效应传感器的有效区域时，设备将“打开”并点亮 LED。一旦切换“ON”，霍尔效应传感器将保持“ON”。

市场上常见的霍尔传感器

霍尔效应传感器可以用作电子开关，通用的型号有矽睿半导体的SWB254S/SWF254S/SWU254N/SWG310N/SWF214NS/SWG205NS/SWB212NS等。

• 这种开关的成本低于机械开关，而且更可靠。

• 它的工作频率最高可达 80 kHz。

• 支持温度范围-40℃~130℃

• Package: SOT23、SOT23-3L、TO-92S、SOT-553、DFN1006等。

• 它不会受到触点反弹的影响，因为使用了具有滞后功能的固态开关而不是机械触点。

• 由于传感器采用密封包装，因此不会受到环境污染物的影响。因此，它可以在恶劣的条件下使用。

对于线性传感器（用于磁场强度测量），通用线性霍尔效应传感器型号有矽睿半导体的SWG515NS/SWG501NS/SWB502NS/SWU506NS/SWB514NS/SWU502NS/SWG503NS等。

• 可以测量范围广泛的磁场

• 可以测量北极或南极磁场

• 可以是平的

• 输入工作电压3.0V至5.5V

• Sensitivity Selection     5mV/G   OR   3.25mV/G

• 超高的稳定性，响应速度高达20KHZ，优越的线性度和宽温度响应和微安级待机功耗。
