高精度、低功耗霍尔流量计的工作原理及应用

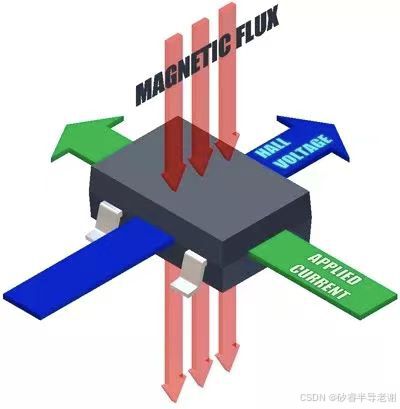

霍尔流量计主要依据霍尔效应工作。当电流通过置于磁场中的导体时，会在导体侧面产生垂直于电流和磁场方向的电压，此即霍尔效应.在霍尔流量计中，带有两极磁铁的叶轮置于垂直于磁场中，流体推动叶轮转动，其产生的磁场变化被霍尔元件捕捉，进而转换为电信号，如脉冲信号，最终通过信号处理得到流量数据.

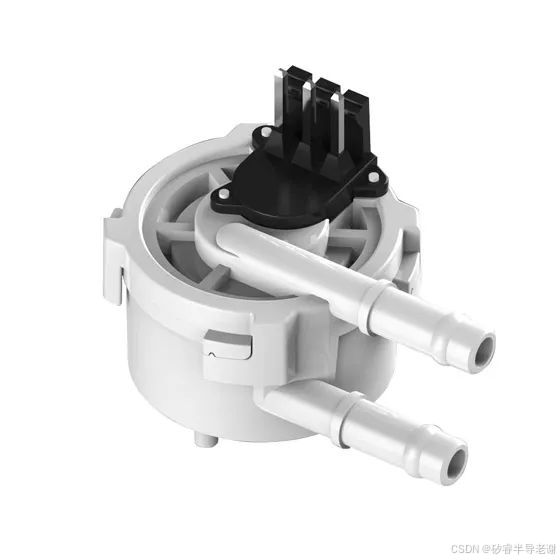

现有的霍尔流量计的原理是在管道内部安装一个磁性转子，当有水流流过时磁性转子会发生转动，在管道的外面安装了一个霍尔元件，这个霍尔元件对磁场的变化做出响应，当转子上的磁铁靠近和离开时，霍尔元件输出一个脉冲信号。

当流体在管道里面流动时，通过记录霍尔元件在单位时间里面输出的脉冲数来计算流体的流量。

如果要得到比较高的流量精度，就必须将测量的时间尽量延长，时间越长精度就越高。但是对于一些需要快速响应的控制系统，将时间延长满足不了快速响应的要求。

日常家里用的燃气热水器，如果在工作状态下流量发生了变化，控制系统不快速地对流量的变化做出响应，系统的温度将会出现大幅的波动。

这时霍尔流量计的测量精度和响应速度就起到了决定性的作用。现有的霍尔流量计只有一个霍尔元件，十字形的磁性转子转动一周输出两个脉动，无法满足快速响应的要求。

为了解决上述技术问题，本文介绍一种高精度霍尔流量计，包括
