永磁同步电机因其高功率密度、高效率和优异的动态性能，在现代工业、新能源汽车、伺服系统等领域得到了广泛应用。其控制系统是发挥其性能优势的核心。

一、核心控制目标

        转矩控制：核心目标。实现快速、平滑、精确的转矩输出，减少纹波。
        转速控制：实现宽范围、高精度的速度调节，具有良好的动态响应和抗负载扰动能力。
        位置控制：（伺服系统）实现精准的转子位置跟踪。
        高效率运行：在宽速域范围内，通过控制策略（如MTPA、弱磁）最大化系统效率。
        可靠性：具备过流、过压、过温、失步等故障保护功能。

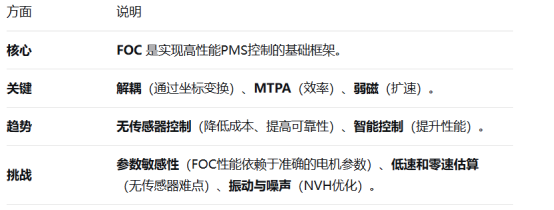

二、核心控制架构：FOC（磁场定向控制）

        目前高性能PMSM控制的主流方案是矢量控制（FOC），也称为磁场定向控制。其核心思想是将电机模仿成他励直流电机进行控制，实现转矩和磁场的解耦。

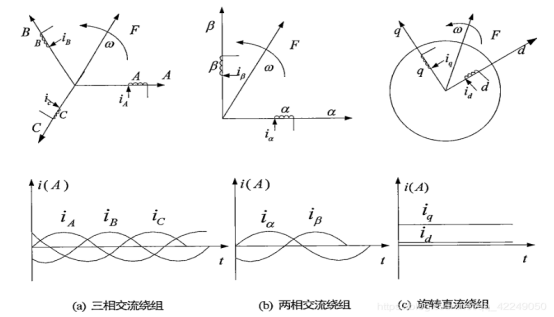

        1、坐标变换（3/2变换与同步旋转坐标变换）
        Clark变换：将三相静止坐标系（ABC）下的相电流 (Ia, Ib, Ic) 转换为两相静止坐标系（αβ）下的电流 (Iα, Iβ)。
        Park变换：将两相静止坐标系（αβ）下的电流 (Iα, Iβ) 转换为随转子同步旋转的坐标系（dq）下的电流 (Id, Iq)。
        d轴：直轴，与转子永磁场方向对齐，Id 代表励磁电流分量。
        q轴：交轴，领先d轴90度电角度，Iq 代表转矩电流分量。
        解耦本质：通过此变换，将交流量的控制转变为直流量的控制。

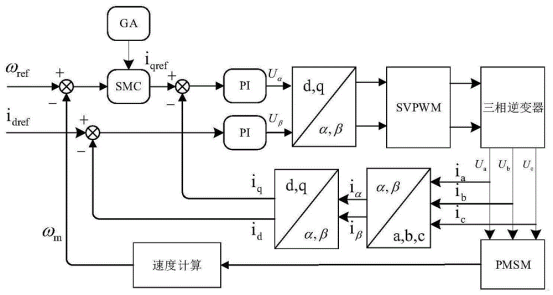

        2、双闭环控制结构
        外环：通常为速度环（或位置环）。
        速度给定 ω_ref 与速度反馈 ω_fb 比较后，经PI控制器输出作为转矩电流的给定值 Iq_ref。
        内环：两个电流环（d轴和q轴）。
        Id_ref 通常给定为0（对于表贴式PMSM），或由MTPA算法给出（对于内置式PMSM）。
        Iq_ref 来自外环输出。
        电流PI控制器计算出的电压指令 (Vd, Vq)，经反Park变换回到静止坐标系（αβ），再通过SVPWM 模块生成驱动逆变器的PWM信号。

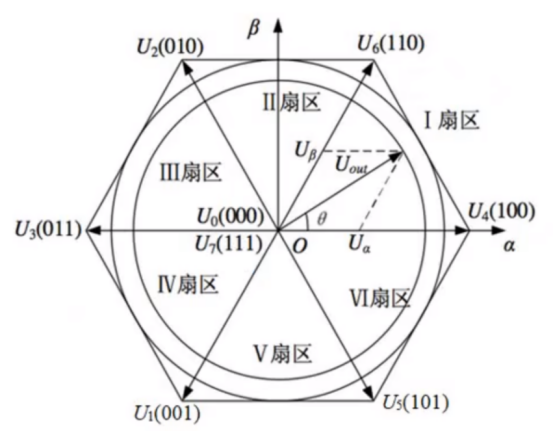

3、SVPWM（空间矢量脉宽调制）
一种优化的PWM技术，相比于传统的SPWM，直流母线电压利用率提高约15%，谐波更少，转矩脉动更小。
通过8个基本电压矢量（6个有效矢量，2个零矢量）的合成，在电机内部产生一个逼近理想圆形旋转磁场的磁动势。

三、关键控制策略

        1、Id=0 控制
        最简单、最常用的策略，适用于表贴式PMSM（SPMSM）。
让d轴电流分量为零，全部电流用于产生转矩（q轴），实现了完全的解耦控制。
        优点：控制简单，铜耗最小。
        缺点：对于内置式PMSM（IPMSM），未能利用磁阻转矩，不是最优效率。

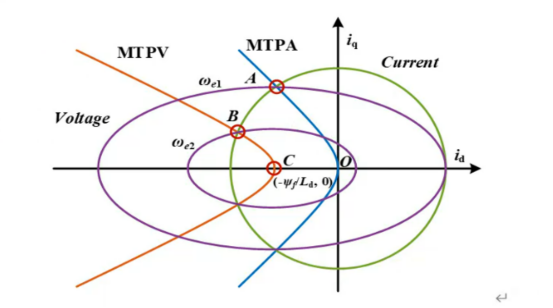

        2、MTPA（最大转矩每安培控制）
        适用于内置式PMSM（IPMSM）。
        IPMSM的转矩由永磁转矩和磁阻转矩共同构成。MTPA策略的目的是对于给定的转矩指令，找到一对最优的（Id, Iq）组合，使得定子电流幅值最小，从而降低铜耗，提高效率。
        这是实现IPMSM高效运行的基础。

        3、弱磁控制
        问题：电机反电动势随转速升高而增大。当转速达到基速后，母线电压不足以提供所需的电流，导致无法继续升速。
        解决方案：弱磁控制。通过注入负的d轴电流（-Id）来主动削弱转子磁场，从而降低反电动势，使电机能够在更高转速下运行。
        这是一种“削足适履”的策略，用牺牲部分转矩能力来换取转速的提升。

4、无传感器控制
        去除物理位置/速度传感器（如编码器、旋变），通过检测电机端电压和电流来估算转子位置和速度。
        主要方法：
        高频信号注入法：适用于零速和低速阶段，基于电机的凸极性（Saliency）。估算精度高，但会引入噪声和振动。
        模型基观测器法（如滑模观测器-SMO、龙贝格观测器、扩展卡尔曼滤波-EKF）：适用于中高速阶段，基于电机的反电动势模型。速度越高，反电动势越明显，估算越准确。
        通常采用混合方案：低速用高频注入，中高速用模型观测器，实现全速域无传感器运行。

四、先进与智能控制方法

        PID控制改进：抗积分饱和、模糊自适应PID等，以改善传统PI控制在非线性系统中的性能。
        滑模变结构控制（SMC）：对参数变化和外部扰动具有很强的鲁棒性，但存在“抖振”问题。
        自适应控制：在线辨识电机参数（如电阻、电感、磁链），使控制器能适应电机参数的变化（如温升）。
        预测控制（MPC）：基于电机模型预测未来时刻的行为，通过优化代价函数来选择最优的开关状态。动态响应快，但计算量大。

人工智能（AI）控制：利用神经网络（NN）、深度学习等实现参数自整定、故障诊断等，是目前的研究前沿。
