进位位C的传输延迟时间

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200321163201466.png

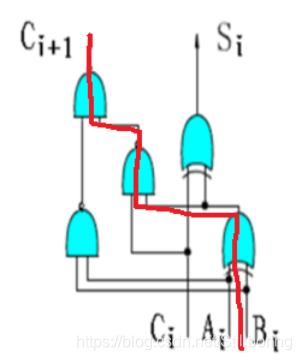

计算传输延迟时间时的本质问题为查找最长传输路径（依据门电路的传输延迟时间），图中红色线从输入到输出经历1个异或门、2个与非门，因此进位位C的传输延迟时间为（按约定）：3T+1T+1T=5T

同理和位S的传输延迟时间为3T+3T=6T

1位全加器的整体传输延迟时间为（所有输出的最大传输延迟时间）6T

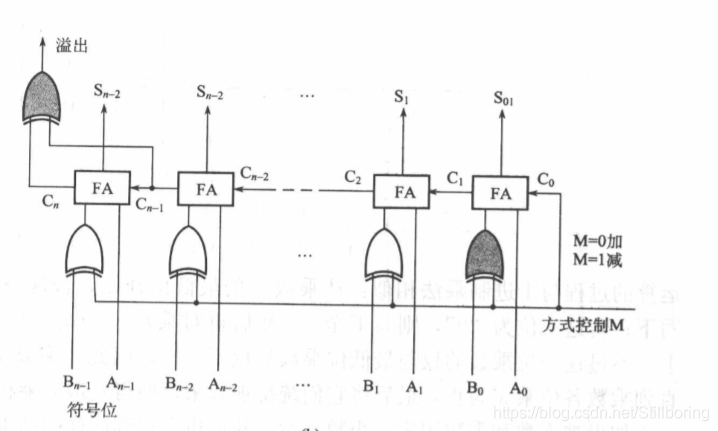

在这里插入图片描述最大传输延迟时间位n2T+9T 其中2T是进位两个门用的时间，因为要进位n次所以总时间为2Tn
9T 是最低位上的两个异或门 加上溢出时候的一个异或门的延迟时间
