本文介绍了如何在Android Studio中使用CodeIris、SimpleUMLCE和SketchIt插件来生成UML类图，包括下载和安装过程，以及遇到的兼容性问题。虽然CodeIris不适用于Android Studio，但通过尝试SimpleUMLCE和SketchIt，最终成功生成了满意的UML图。建议开发者尝试不同插件以找到最适合自己的工具。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

android studio下只要下载相关插件，可以直接生成uml类图，省去了很多画图时间。

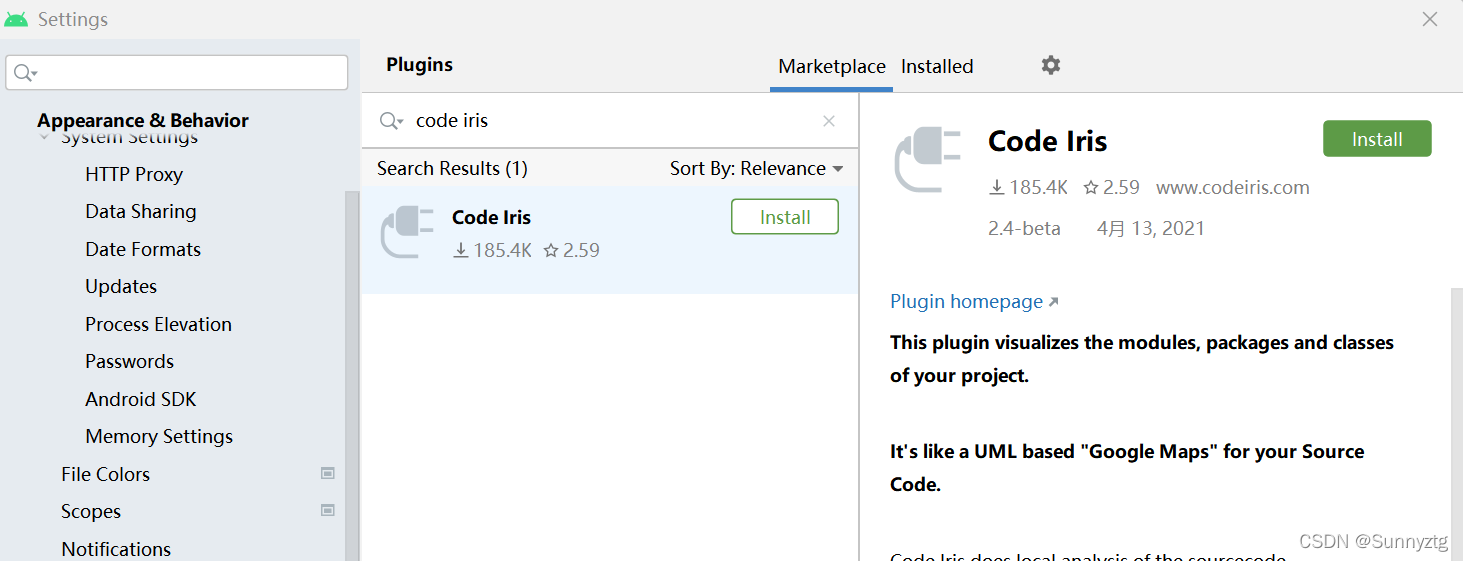

settings->plugins，下载code Iris

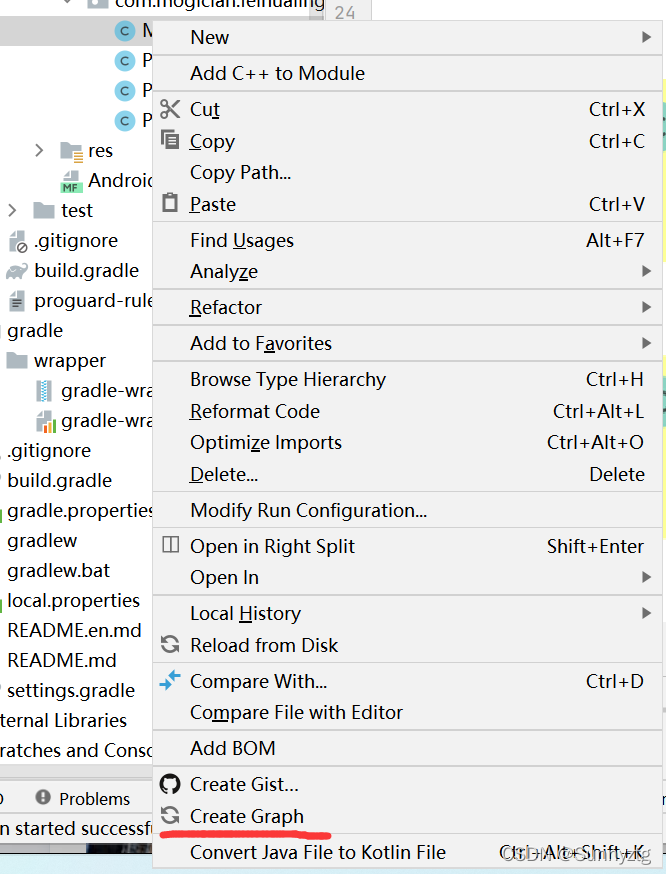

安装完成后，右键单击模块或者类，选择create graph。

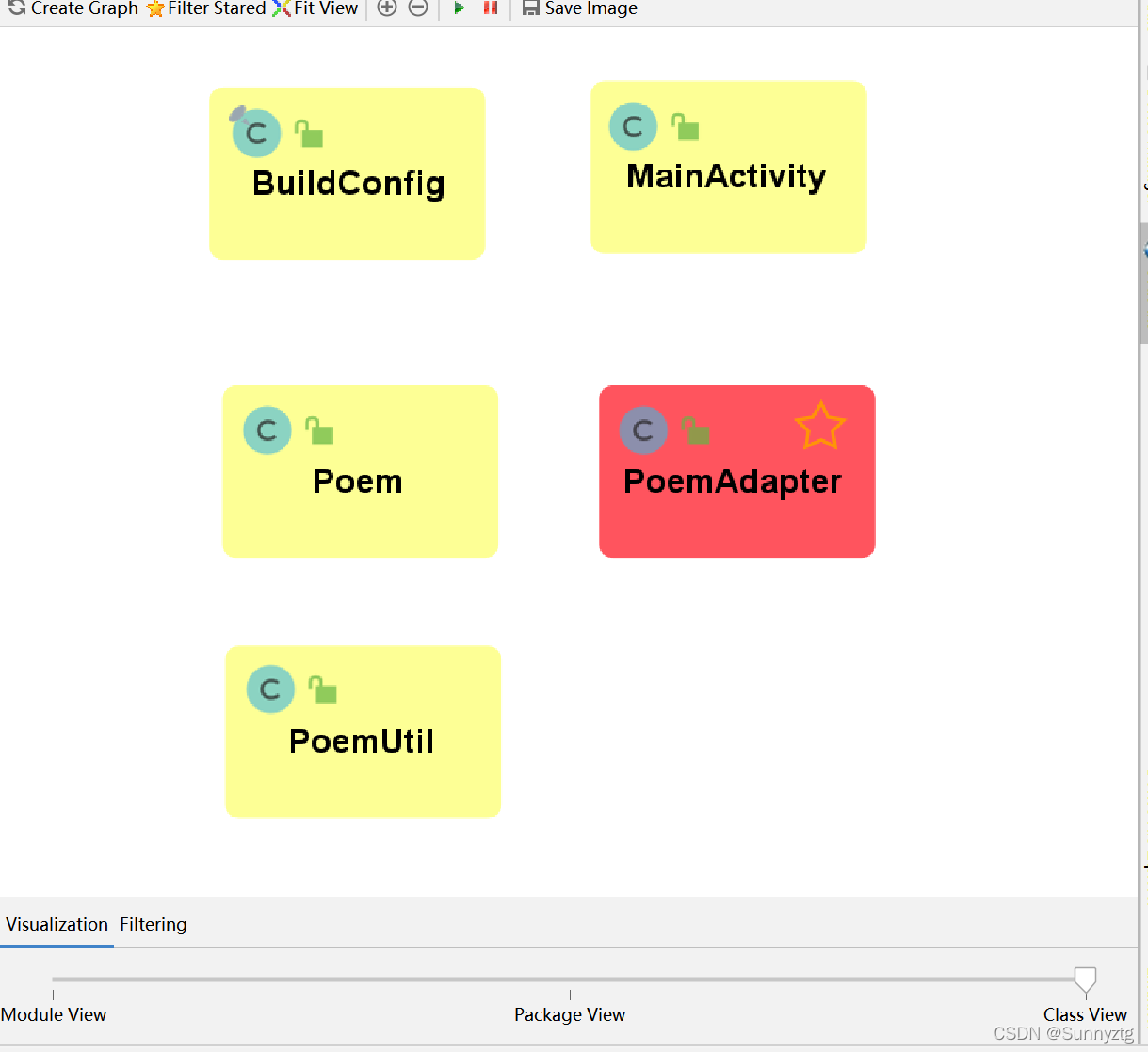

从右侧菜单栏可以看到code iris选项，下方可以选择视图范围~

它画出来的uml图既有实线又有虚线。虚线代表依赖，实线代表关联，一般情况下有关联关系肯定有依赖关系，就不用画虚线了。我这几个类没有类似关系。

但是这种效果看起来不是很让我满意，于是开始寻找另外的方法。

①simpleUMLCE - IntelliJ IDEA & Android Studio Plugin | Marketplace (jetbrains.com)

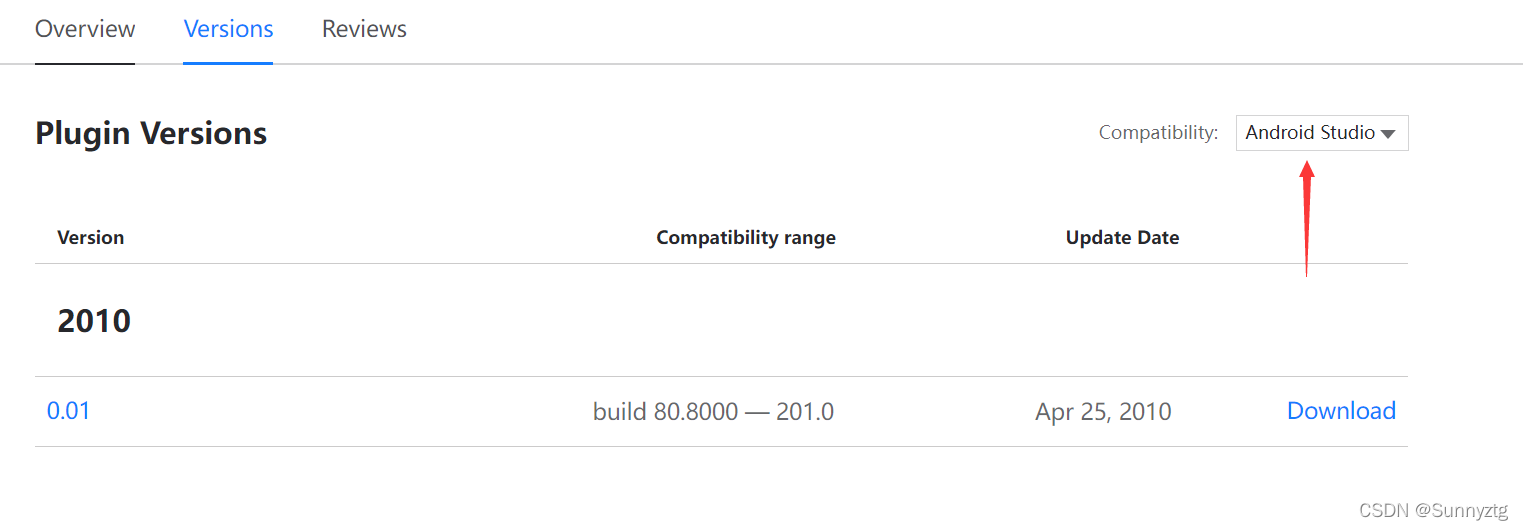

在官网上下载插件。注意要选择适合自己编译器的。

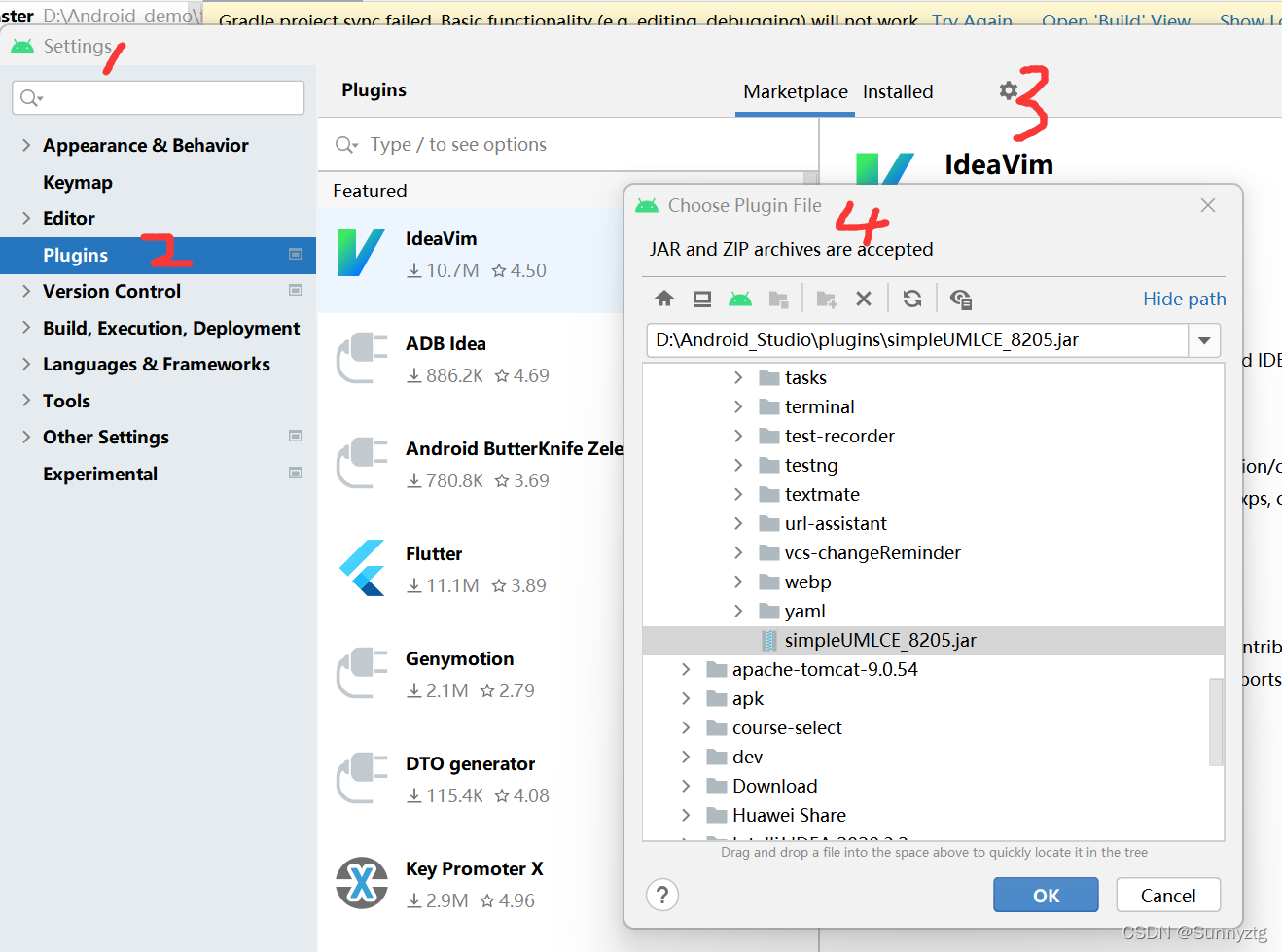

②按步骤从Disk上的插件导入android studio

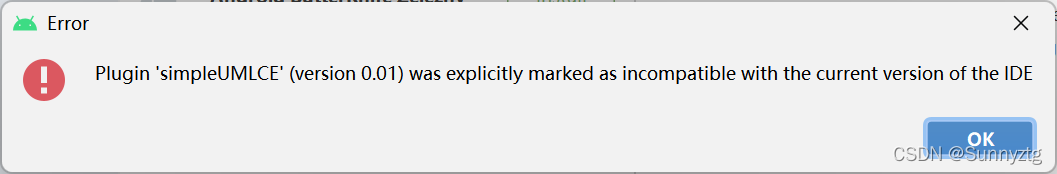

 出现不兼容问题。

我的版本不匹配。plugins里面也找不到，应该是解决不了了.. 破案了，原来只适配IDEA

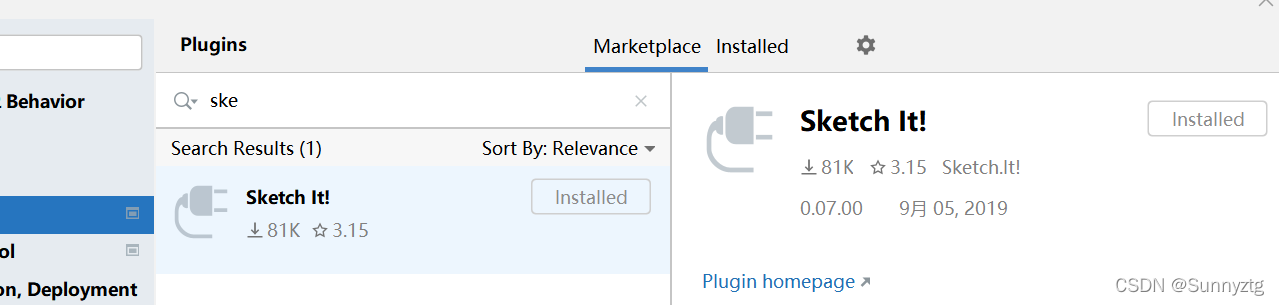

就此放弃吗？不！我又尝试了sketch it插件。

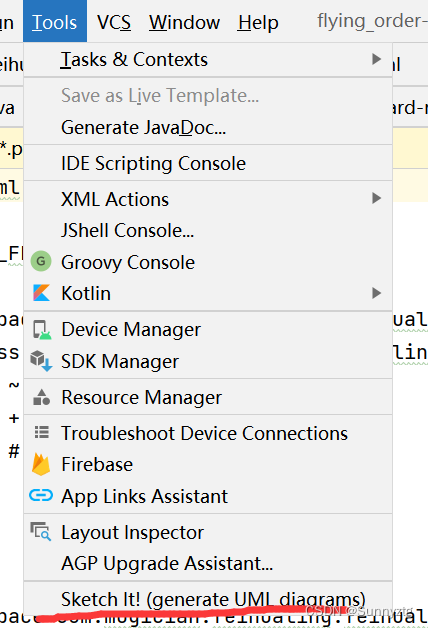

 下载完成后apply。在tools中选择sketch it！generate uml diagrams！

按要求下载另一个插件。

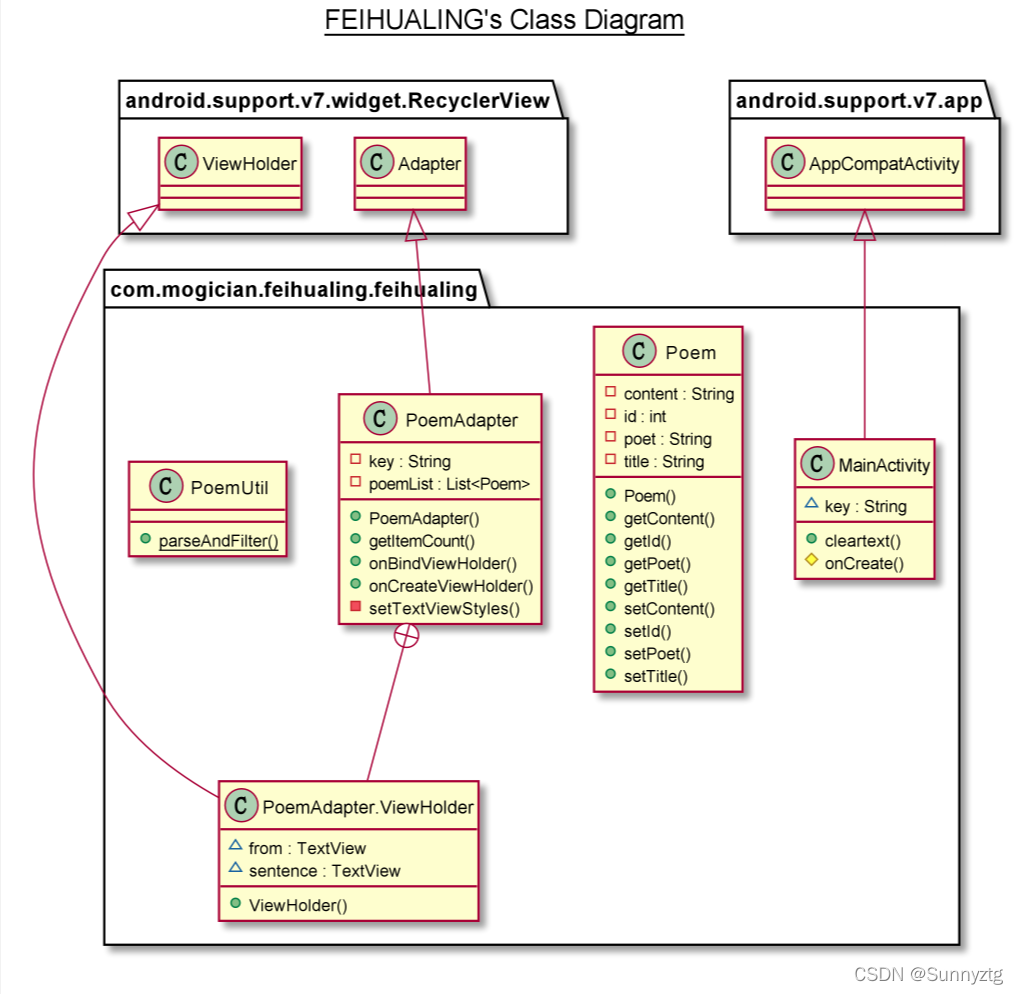

现在就可以解析生成的文件啦。多么漂亮的uml图啊！



其实相关插件还是挺多的，大家可以多多尝试。 注意看原文档，如果只适配IDEA，就不要用了。
