Vivado ILA数据导出到matlab进行分析

最新推荐文章于 2025-02-20 17:08:00 发布

电子战争

最新推荐文章于 2025-02-20 17:08:00 发布

阅读量1w

点赞数 13

分类专栏： FPGA在线调试方法

本文链接：https://blog.csdn.net/Super_Jasper/article/details/89291172

版权

FPGA在线调试方法专栏收录该内容

1 篇文章

订阅专栏

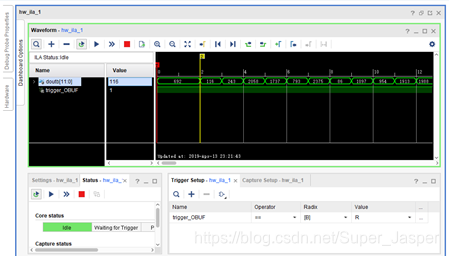

1.将感兴趣的信号通过ILA抓取到，ILA使用具体见xilinx官网tutorial-programming-debugging.pdf文件
在这里插入图片描述

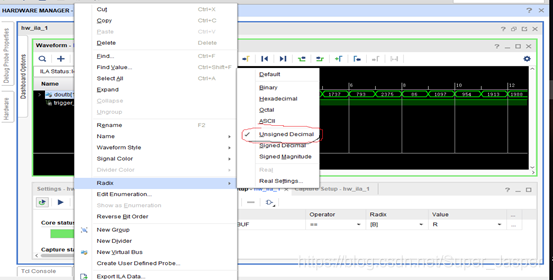

2.修改显示格式：

3.导出CSV文件：点击感兴趣的信号线，右键->export ILA data

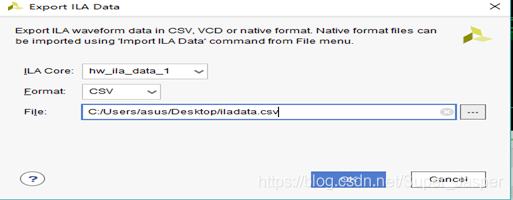

如下框：Format选择CSV，选择保存路径和文件名
在这里插入图片描述

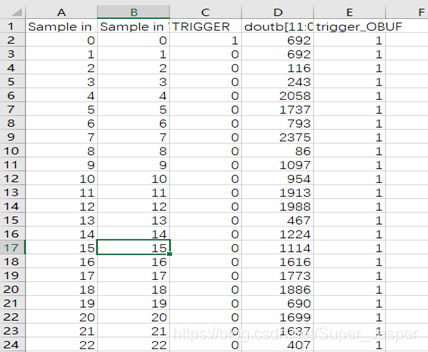

4…CSV文件直接用Excel打开查看。

5.matlab读取分析：选择提取信号的分布的起始行列和终止行列
运行ILAtest.m文件，在弹出的文件框，选择生成的iladata.csv文件，即提取出需要的数据。

clc;
srow = 2;  %0代表第一行，2代表第三行
scol = 3;  %第四列
erow = 33; %最后一行
ecol = 3;    %最后一列
[filename,pathname]=uigetfile('C:\Users\asus\Desktop\*.csv','iladata');
csv_file = [pathname filename];
csv_data=csvread(csv_file,srow,scol,[srow,scol,erow,ecol]);

这里感兴趣数据从(2,3)到（33，3），分别代表从第三行第四列数据，第34行，第4列数据。
m文件编写参考资料
https://blog.csdn.net/u013677156/article/details/25955363
