STM32的定时器特点通用

原创 2018年04月17日 10:56:33

STM32的定时器通常都有三种类型:高级定时器TIM1、TIM8;通用定时器;基本定时器TIM6、TIM7。

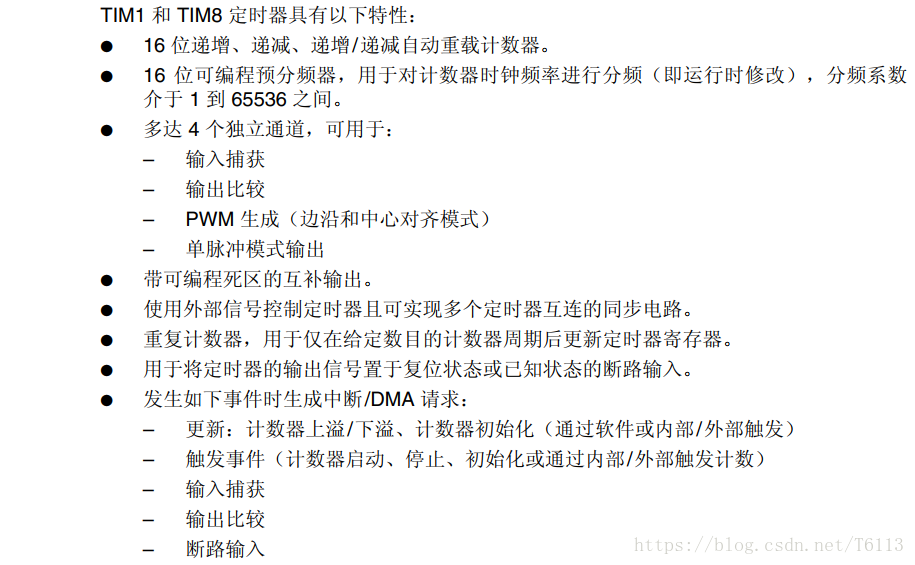

  1. 高级定时器

高级定时器和通用定时器彼此完全独立,不共享任何资源。

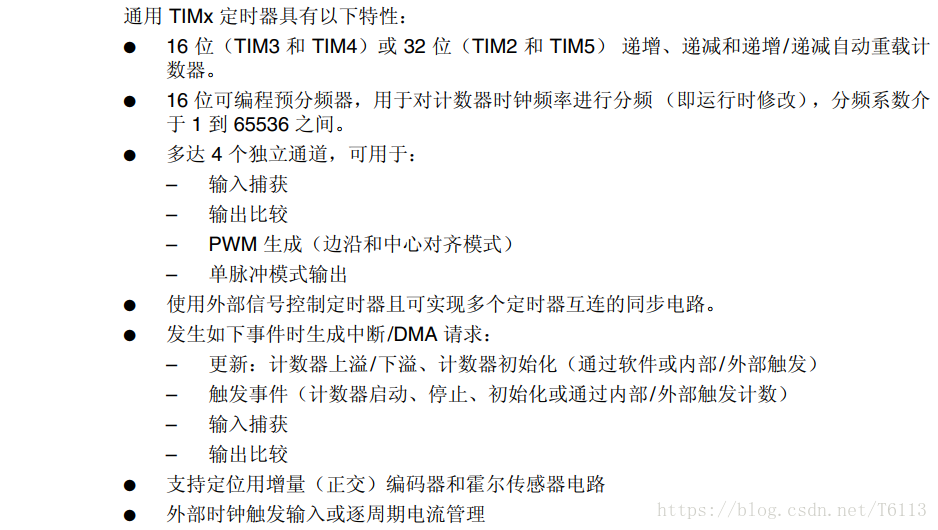

  1. 通用定时器

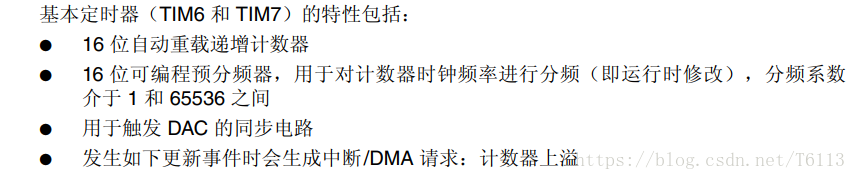

  1. 基本定时器

高级定时器是专门用来做控制用的,高级定时器和通用定时器的区别是它可以输出7路PWM波形和比较输出,可以驱动无刷电机,步进电机,和直流电机等,它还可以外部触发计数,这样可以对外进行精确控制,通用定时器只能输出4路PWM波形,其他与高级没有差别,基本的就是一般的了。
使用STM32CUBEMX配置定时器
2018年4月17日10:57:42——完
