【车间调度】基于matlab改进的鲸鱼算法求解双目标柔性车间调度问题【含Matlab源码 026期】

海神之光

已于 2024-10-12 14:13:44 修改

阅读量1.6k

点赞数

分类专栏： Matlab车间调度（进阶版）文章标签： matlab

于 2021-01-02 09:16:31 首次发布

代码事宜私信博主

本文链接：https://blog.csdn.net/TIQCmatlab/article/details/112093369

版权

Matlab车间调度（进阶版）专栏收录该内容

243 篇文章

订阅专栏

💥💥💥💥💥💥💞💞💞💞💞💞💞💞欢迎来到海神之光博客之家💞💞💞💞💞💞💞💞💥💥💥💥💥💥
在这里插入图片描述
✅博主简介：热爱科研的Matlab仿真开发者，修心和技术同步精进；
🍎个人主页：海神之光
🏆代码获取方式：
海神之光Matlab王者学习之路—代码获取方式

⛳️座右铭：行百里者，半于九十。
更多Matlab车间调度仿真内容点击👇
①付费专栏Matlab车间调度（初级版）
②Matlab车间调度（进阶版）

⛳️关注CSDN海神之光，更多资源等你来！！

⛄一、简介

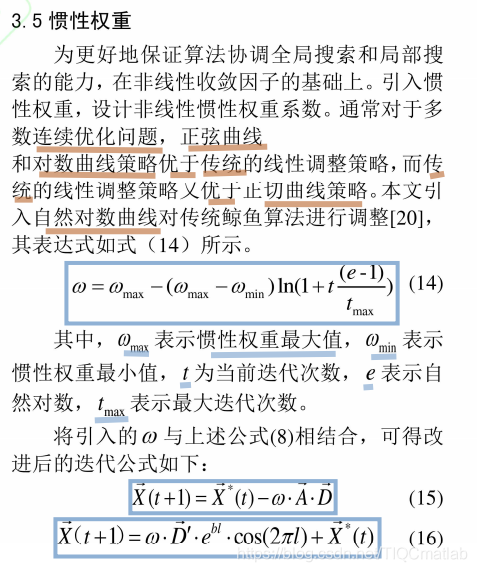

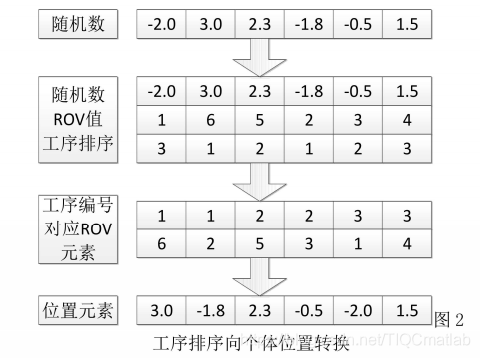

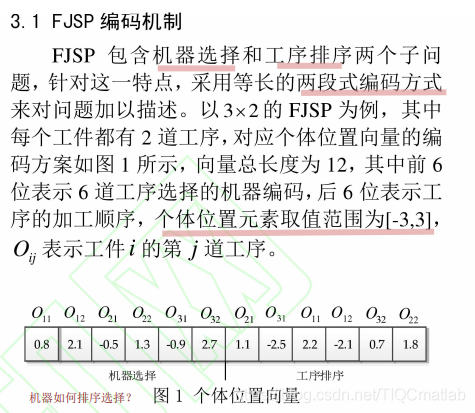

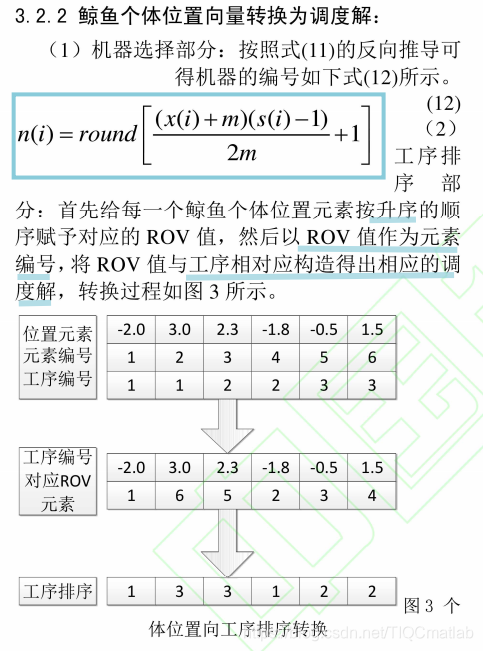

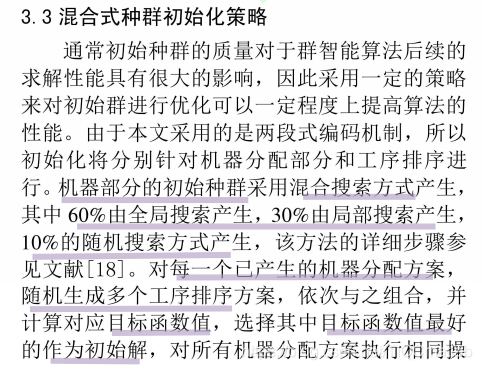

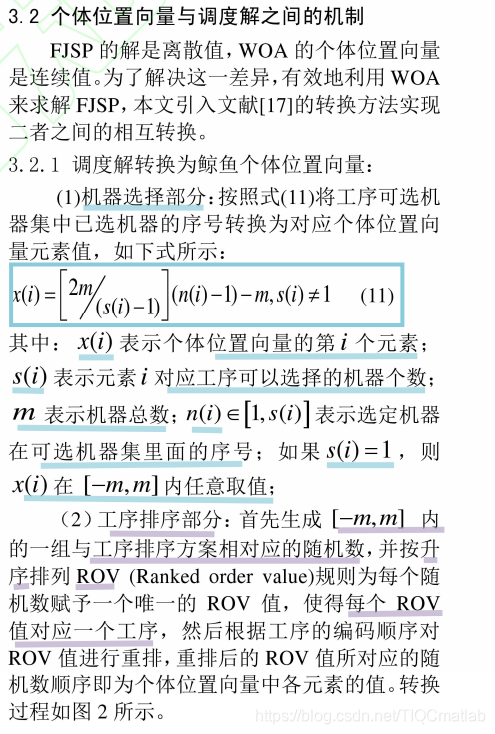

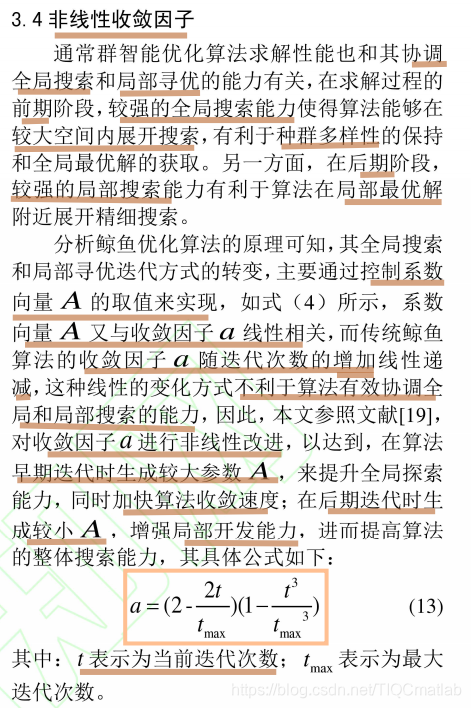

基于matlab改进的鲸鱼算法求解双目标柔性车间调度问题
在这里插入图片描述

⛄二、部分源代码

clear;
clc;

dbstop if error;
M=7;
RouN=[4 3 3 2 5 4];
Jm={[2 4 6],[1 2 4 7],[1 3 5 6],[1 3 5 7],0;
[2 4 6],[1 3 5],[1 2 4 5 6 7],0,0;
[1 4],[1 3 4 6],[2 3 7],0,0;
[5 7],[4 5 6],0,0,0;
[1 3 5],[2 3 6],[4 5 7],[1 2 5 7],[1 4 6];
[1 2 3 4 6 7],[3 5],[1 4 6],[2 3 7],0};

T ={[16 16 15],[17 18 14 16],[20 20 18 13],[20 17 13 19],0;
[17 18 14],[17 18 22],[19 17 21 19 17 19],0,0;
[18 20],[18 17 23 19],[22 20 17],0,0;
[16 18],[25 20 21],0,0,0;
[19 18 16],[12 9 10],[10 13 8],[13 16 14 12],[20 19 22];
[10 9 11 9 9 10],[17 11],[14 10 9],[13 11 10],0};
function [PVal,Cost]=caltime(P,M1,T,Jm,M,CO,s,l,dj,RouN)

PNumber=size(Jm,1);
WNumber=size(P,2);
MT=cell(M,1);
TPE=zeros(1,PNumber);
PVal=zeros(2,WNumber);
Cost=0;

for i=1:M
MT{i,1}=[0;1000000000];
end

for i=1:WNumber
val=P(1,i);
a=mod(val,100);
b=(val-a)/100;
c=sum(RouN(1:b-1))+a;
m_number=M1(1,c);
m=Jm{b,a}(m_number);
t=T{b,a}(m_number);
co=CO{b,a}(m_number);
Cost=cotl+t*s;%如果是这样算根本没有贪婪解码的必要，可以加上待机成本

k=size(MT{m,1},2);



for j=1:k
    t1=MT{m,1}(2,j)-MT{m,1}(1,j);%t1的数值计算表示MT的第m个cell单元中的j列的第二行减去第一行的值
    %其含义表示机器的空闲时间。上一行的值表示上一道工序的完成时间，下一行的值表示下一道工序的开始时间
    t2=MT{m,1}(2,j)-TPE(1,b); %t2数值计算含义是表示MT的第m个cell单元中的j列的第二行减去某工件上一道工序的完成时间
    %其含义表示机器进行下一道工序的开始时间和b工件上一道工序的完成时间的差值用于判断是否在机器m上加工b工件下一道工序的时间
    if  t<=min(t1,t2) %两者综合判断，取最小值，用于判断某工序加工时间是否能插入，先加工，如果进入if表示可以插入
        %在可以插入的情况下
        PVal(1,i)=max(TPE(1,b),MT{m,1}(1,j));%PVal第一行放的是工序的开始加工时间，取的是某工件上一道工序的完成时间
        %和机器上一道工序的完成时间中的最大值
        PVal(2,i)=PVal(1,i)+t;%PVal第二行放的是工序的加工完成时间，等于上一道重新插入工序的开始加工时间加上机器加工时间
        TPE(1,b)=PVal(2,i);%将工序的加工完成时间存放入相对应工件的工序完成时间中


        if j<k %可以插入的话，就将插入的值放在第m个cell单元的第二行中，表示工序开始加工的时间，之前的值就相应变成后面的
            MTtemp=MT{m,1}(:,j+1:k);
            MT{m,1}(2,j+1)=MT{m,1}(2,j);
            MT{m,1}(2,j)=PVal(1,i);
            MT{m,1}(1,j+1)=PVal(2,i);
            MT{m,1}=MT{m,1}(:,1:j+1);
            MT{m,1}=[MT{m,1} MTtemp];
        else
            MT{m,1}(2,j+1)=MT{m,1}(2,j);%补充MTcell数组中的列数，并赋值。这个表达式含义就是把第j列的第2行赋值给第j+1列的第二行就是1000000
            MT{m,1}(2,j)=PVal(1,i);%把刚刚在这个机器上完成的工序开始时间赋给第j列的第2行
            MT{m,1}(1,j+1)=PVal(2,i);%把刚刚在这个机器上完成的工序结束时间赋给第j+1列的第1行
            MT{m,1}=MT{m,1}(:,1:j+1);%这个就是将拓宽后的MT的第m个单元重新赋给原来的单元
        end
        break;
    end
end

end

djcost=0;
for q_1=1:M
mt=MT{q_1,1};
for q_2=1:size(mt,2)-1
djtime=MT{m,1}(2,j)-MT{m,1}(1,j);
djcost=djcost+djtime*dj;
end
end

Cost=Cost+djcost;
function [MinVal,P,PVal,MVal]=IWOA(M,Jm,T,CO,RouN)

WNumber=sum(RouN);
NIND=50;
b=1;
Ps=0.5;
Wmax=0.9;
Wmin=0.2;
gen=1;
MAXGEN=50;
r1=0.3;
r2=0.7;
trace=zeros(2,MAXGEN);

%混合种群初始化
%Chrom=zeros(NIND,2WNumber);
MS=initial(NIND,Jm,T,RouN,M);
OS=CSH(MS,M,Jm,T,CO,RouN);
%Chrom(:,1:WNumber)=MS(:😅;
%Chrom(:,WNumber+1,2WNumber)=OS(:😅;

while gen<=MAXGEN

[PVal1,ObjVCh,P1,MVal1]=cal(OS,MS,M,Jm,T,CO,RouN);
trace(1,gen)=min(ObjVCh);
trace(2,gen)=mean(ObjVCh);

Position=transback(MS,Jm,M,RouN);
PX=ROV(Position,OS,RouN);

[~,Best]=min(ObjVCh);
Xbest=Position(Best(1),:);
for i=1:NIND

    a=(2-(2*gen/MAXGEN))*(1-(gen^3)/(MAXGEN^3));
    A=2*a*r1-a;
    C=2*r2;
    L=2*rand-1;

    X=Position(i,:);
    W=Wmax-(Wmax-Wmin)*log(1+gen*1.7183/MAXGEN);
    if rand<Ps
        if abs(A)<1
            D=abs(C*Xbest-X);
            Xt=Xbest-W*A*D;
            Position(i,:)=Xt;
        else
            q=0.3*(1-gen/MAXGEN);
            if rand<q
                [Xmin,~]=min(X);
                [Xmax,~]=max(X);
                Xj=Xmin+rand(Xmax-Xmin);
                Position(i,unidrnd(WNumber))=Xj;
            end
        end
    else
        DD1=abs(Xbest-X);
        Xt=DD1*exp(b*L)*cos(2*pi*L)*W+Xbest;
        Position(i,:)=Xt;
    end

end
Position=YH(Position,M);
[MS,OS]=trans(Position,PX,RouN,Jm,M);
[PVal2,ObjV,P2,MVal2]=cal(OS,MS,M,Jm,T,CO,RouN);


if gen==1
    if min(ObjVCh)<min(ObjV)
        Val1=PVal1;
        Val2=P1;
        Val3=MVal1;
        MinVal=min(ObjVCh);
    else
        Val1=PVal2;
        Val2=P2;
        Val3=MVal2;
        MinVal=min(ObjV);
    end
end
if MinVal>trace(1,gen)
    Val1=PVal2;
    Val2=P2;
    Val3=MVal2;
    MinVal=trace(1,gen);
end

gen=gen+1;

end

PVal=Val1;
P=Val2;
MVal=Val3;
clf;
figure(1);

for i=1:WNumber
val=P(1,i);
a=mod(val,100);
b=(val-a)/100;
c=sum(RouN(1:b-1))+a;
m_number=MVal(1,c);
m=Jm{b,a}(m_number);
MaHao=m;
plotRec(PVal(1,i),PVal(2,i),MaHao);
mPoint1=PVal(1,i);
mPoint2=PVal(2,i);
x1=mPoint1;
y1=MaHao-0.5;
x2=mPoint2;
y2=MaHao-0.5;
x3=mPoint2;
y3=MaHao;

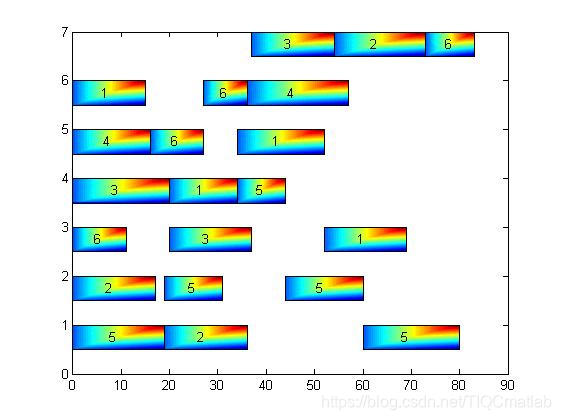

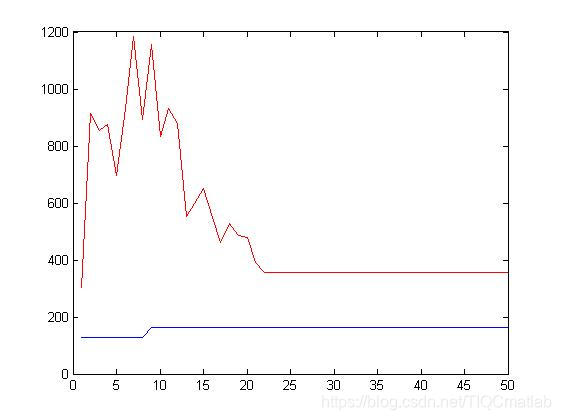

⛄三、运行结果

在这里插入图片描述

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 包子阳,余继周,杨杉.智能优化算法及其MATLAB实例（第2版）[M].电子工业出版社，2016.
[2]张岩,吴水根.MATLAB优化算法源代码[M].清华大学出版社，2017.

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
