⛄一、多无人机协同作业简介

0 引言
多架无人机组成无人机集群可以协同完成任务，是未来无人机的发展方向。组成无人机集群的多架无人机通过机间链路互相通信实现协作，可以迅速准确地执行路径规划、协同侦察、协同感知和协同攻击等复杂任务。
为实现无人机集群协作的诱人前景，国内外都积极开展了相关研究工作。美国方面，美国国防预先研究计划局(DARPA)于2015年推出“小精灵”项目，计划研制具备自组织和智能协同能力的无人机蜂群系统。美国防部战略能力办公室(SCO)2014年启动了“无人机蜂群”项目，旨在通过有人机空射“灰山鹑”微型无人机蜂群执行低空态势感知和干扰任务。美国海军研究局(ONR)于2015年公布了“低成本无人机蜂群”(LOCUST)项目，研发可快速连续发射的无人机蜂群，无人机之间利用近距离射频网络共享态势信息，协同执行掩护、攻击或防御任务。2017年，在 DARPA 会议中心举办“进攻性集群战术”(OFFSET)项目的提案人活动，目标是发展基于游戏的开放架构，为城市作战的无人集群系统生成、评估和集成集群战术。
欧洲方面，2016 年，欧洲防务局启动了“欧洲蜂群”项目，开展了无人机蜂群的自主决策、协同飞行等关键技术研究。2016年，英国国防部发起无人机蜂群竞赛，参赛的多个团队控制无人机蜂群实现了通信中继、协同干扰、目标跟踪定位和区域测绘等任务。2017 年，俄罗斯无线电电子技术集团对外发表研究计划称，在战斗机上装载多架蜂群无人机可实现协同侦察和攻击的新型作战样式。
国内也相继展开相关研究。最近，中国电科(CETC)电子科学研究院发布了陆军协同无人机“蜂群”视频，引起广泛关注。
面对这一重要课题，本文研究总结了无人机协同应用的发展趋势，对其当前研究进展和发展方向进行了探讨，并提出无人机集群任务协作的发展趋势是多智能体协同。

1 无人机协同应用发展趋势
对现有研究工作的分析如图1所示，无人机协同应用大体上可以分为3个阶段，分别是分布式协同，群体智能协同和未来的多智能体协同。

图1 无人机协同技术的发展趋势
无人机集群协同发展的第1个阶段是简单分布式协同。在该阶段，协同任务根据执行条件，预先在简单连接和组合的集群成员之间经过计算处理后分配执行。集群基本没有能力根据环境与目标的变化动态调整任务分配，各无人机分担的任务通常是确定的。

鉴于预分配方式的局限性，受生物集群活动的启发，群体智能被应用于无人机集群，使无人机集群协同发展到第2个阶段——群体智能协同。在该阶段中，各个无人机节点被赋予初级智能，能够进行简单的认知和决策；通过集群个体之间更为紧密的耦合，可以根据执行中的反馈调整优化方式或者优化目标，使整个无人机集群系统有能力构成自组织、高稳定的分布式系统。群体智能协同阶段当前正处于研究和应用迅速发展时期。

随着节点计算能力的进一步提升和人工智能技术的飞速发展，无人机协同即将进入发展的第3个阶段——多智能体协同。在多智能体协同发展阶段，集群中的各个无人机都将是一个独立的综合智能体，具有多维度认知计算和高级智能处理能力，从而实现更高效的自主学习和决策，并在此基础上，完成更复杂、更艰巨的任务。

2 分布式协同
从无人机集群出现开始就被用于解决协同路径规划、协同感知和协同任务规划等分布式协作任务。早期的无人机分布式协同任务通常都是提前进行充分的计算和分配，无人机节点按照既定算法或者方案予以执行。根据计算结果，分布式协同无人机群可组织执行配置好的任务，如图2所示。

图2 分布式协同阶段的任务执行方式
2.1 协同路径规划
协同路径规划中，要求在给定目标或者搜索目标后，无人机节点根据当前的任务状态来确定飞行路径。针对协同搜索和跟踪任务的路线规划，无人机集群可采用最大化目标功能来检测最重要的目标，并在关键时刻对其进行跟踪，从而获得最有价值的信息。而协同搜索的路径规划可以分成无人机工作区间划分和全区域覆盖搜索路径规划2个子问题，将多机协同搜索转化为子区域上的单机搜索，对目标区域快速进行划分并生成飞行路线。基于改进遗传算法的多无人机协同侦察航迹规划算法，可用于解决面向复杂战场环境中高效侦察多种类型目标过程中的路径规划问题，并能够有效地提高航迹规划精度和效率。

2.2 协同感知
协同感知是多无人机集群共同探测感知某一目标区域状态的任务形式。在这类任务中最常见的是协同频谱感知。针对协同频谱感知任务特点，采用最佳融合准则的分布式协同任务执行方案可以优化检测性能，使协作频谱感知总错误率达到最小，并能降低协作感知时间，节省感知过程开销。

2.3 协同任务规划
协同任务规划要求集群系统能够根据目标任务和执行情况，对任务进行系统分配。例如，针对协同打击任务，通过建立无人机毁伤代价指标函数、航程代价指标函数和价值收益指标函数，可以实现多无人机协同打击任务的分配[5];而通过建立多目标优化模型并采用遗传算法，能有效提高任务的完成效率。针对协同搜救任务，使用一种新的基于通信保持的拍卖方法的自适应反馈调节遗传算法，能够改善传统遗传算法存在易陷入局部最优的弱点。

通过以上3种类型协同任务的相关研究工作可以看出，无人机集群的分布式协同方式虽然充分考虑了“分布式”特点，能够根据任务目标和集群特征，设置有效的目标函数和优化方法去寻求最优或者较优的结果，但是其任务执行环境和求解目标需要在任务执行之前进行优化计算，然后分配执行，不能适应实际中动态的任务目标和环境变化，缺乏“智能性”的感知和适应性行为。随着人们对“蜂群”“鸟群”等生物群体智能研究的深入，群体智能协同被进一步引入到无人机的协同中。

3 群体智能协同
“鸟群”“蚁群”等生物群体，虽然其中的个体智能有限，但是群体却展现出高度的自组织性，这一特点与无人机集群自主协同的需求相符，因而群体智能在无人机协同应用领域也得到了广泛研究，使无人机集群协同具有了初步的智能性。具备群体智能的无人机集群系统在任务拆解和执行过程中引入了群体反馈和适变能力，可执行较复杂的动态任务，其过程如图3所示。

图3 群体智能协同阶段的任务执行方式
3.1 协同路径规划
山区路径规划任务受到地形特征的强烈影响，难以预先确定性分配执行，简单的分布式协同无法胜任。例如，为了执行山区应急物资运输的路径规划任务，一种考虑路径安全度的改进蚁群算法可快速收敛并生成更短路径。蚁群算法也被用于无人机协同飞抵空战场的航迹规划任务中;一种基于改进混沌蚁群算法更能克服传统蚁群智能算法中易出现局部极值、收敛效率低的缺陷，提升算法的全局寻优能力和搜索效率。针对协同攻击移动目标场景的航迹规划，另一种改进的蚁群算法建立了结合任务分配的无人机群协同航迹规划模型，可以快速地对地面多个移动目标规划出有效的航迹。

3.2 协同感知
在协同感知任务中，群体智能也得到应用。针对无人机集群通信场景和需求，出现了考虑结合认知无线电技术指导下的智能通信思想和汇聚有限智慧的群体智能理论方法，构建了群体智能协同通信模型和智能协同感知模型。

3.3 协同任务规划
协同作战是协同任务规划中的典型场景，结合群体智能优化算法的优势，基于粒子群-整数编码狼群算法的集群组网任务分配算法适合解决此类协同问题;由于无人机集群协同决策困难，还可以结合狼群算法的认知与协作能力，实现在复杂环境下迅速对目标进行跟踪和包围。这种协同任务，是第一类简单协同所不能胜任的。

虽然无人机集群和群体智能的结合可以充分发挥无人机集群优势，增强分布式协同智能性，可在任务执行过程中与环境和任务执行中间过程产生一定交互和反馈，使之具备一定的自适应能力，但是，这种智能仍然是非常有限的，其本质仍然是基于特定计算模式和反馈模式下的分布式优化算法。

4 多智能体协同
随着人工智能技术和节点自身算力的不断增强，未来无人机集群中的个体将具备更强的智能性，能够独立对环境和任务进行感知和评估，实现多个智能体之间的交互和协同，从而具备多智能体协同能力。

近年来，人工智能领域研究取得了突破性进展。其中，深度强化学习在诸多领域得到了成功应用。无线通信网络基于多智能体深度强化学习的资源分配技术也得到了深入研究。多智能体深度强化学习模型早已被用于解决车联网中频谱资源分配问题,这种应用已经与无人机集群系统颇为接近。例如一种基于多智能体深度强化学习的分布式动态功率分配方案。基于多智能体深度强化学习的策略还可被用于二者的结合——用无人机辅助车辆网络进行多维资源管理。

虽然基于强化学习的多智能体通信网络资源分配问题已经得到了广泛研究，但是由于网络特性的不同，传统的针对其他通信网络的研究成果不能直接用于无人机集群网络。因而基于强化学习的多智能体自主协同应用逐渐成为未来无人机多智能体自主协同的一个研究热点。针对无人机群的通信网络资源动态分配问题而提出的多智能体深度强化学习方案也陆续出现,例如，一种基于多智能体深度强化学习的分布式干扰协调策略被用于受到干扰的无人机网络中的文件下载业务。智能体在适用于无人机网络特点的独立强化学习中，其行为策略通常只能根据它们对全局环境的局部个体观察来制定。针对这种局限性，联合采用2种不同规模的智能体可解决智能体之间的通信问题。

无人机集群协同，经常会处理动态高维离散和连续动作状态空间的优化求解问题，近来出现的演员-评论家算法是深度强化学习的一个新兴方向，结合了基于值函数和基于策略函数的深度强化学习两大分支的优势，非常适用于无人机集群的智能协同。利用演员-评论家算法，在无线信道和可再生能源再生率都是随机变化，且环境动态变化条件下，可寻求资源分配最佳策略,如用于解决车联网中复杂动态环境下的资源分配问题。应用设备到设备(D2D)网络的异构蜂窝网络环境下，基于演员-评论家算法的策略可用于智能化节能模式选择和资源分配。

随着节点智能算力的不断增强，无人机集群中的每架无人机可以作为一个具有深度强化学习能力的智能体，而整个集群可通过合作构成多智能体。相邻无人机之间通过通信网络进行信息交换与分发。如图4所示，每架无人机都与局部环境相互作用，根据从周围环境或者同伴无人机得到的信息，针对承载的任务需求，通过深度强化学习，智能地产生动作策略，进行自身资源与行为的分配与调整，进而与环境和同伴互动，并获得个体奖励。

图4 基于多智能体的无人机集群
每架无人机的深度强化学习智能体由2个深度神经网络构成，包括演员网络和评论家网络，如图5所示。

图5 基于演员评论家算法的无人机智能体
演员网络负责输出动作，评论家网络负责评价演员的动作，以获得相互促进的效果。与传统的深度强化学习方法相比，演员-评论家算法同时吸取了基于值函数方法和基于策略函数方法的优点，从价值和策略两方面来训练提升智能体，训练的更快，效果也更好。通过训练和学习，期望智能体的评论家网络可以获得最佳效用评估函数：

智能体从周围环境中观察得到状态信息St ,例如干扰状态、相邻无人机等。演员网络拟合动作策略函数π(St;ωπ),根据状态信息St,动作策略函数输出当前时隙的动作at,也就是资源分配结果，并应用到环境中得到个体的即时奖励rt。奖励由奖励函数计算得到，负责反馈一个即时的、合理的、具有指导意义的奖励值，从而激励智能体向目标更新策略。评论家网络拟合效用评估函数Q(St,at,ω),负责预测和评估在当前状态St采用动作at所能得到的状态动作价值，即长期性回报Rt为：

式中，γ是折扣因子，γ表示了当前对于未来收益的重视程度，取值在0～1之间，取值0则表示智能体忽视未来收益，只看重当前的收益rt,取值1则表示智能体将未来每个时刻的收益都视为与当前时刻收益一样的重要性。获得最大的长期性回报是智能体的最终目的，这个目标可以根据任务的性质被定义为不同的评判标准。

评论家网络的最佳效用评估函数对应的演员网络动作策略即为最佳动作策略π*。动作策略函数的参数通过策略梯度的方法进行更新，效用评估函数的参数采用最小化损失函数进行更新：

式中，yt为优势函数，用来衡量计算执行动作后的实际效用评估值。通过更新，智能体的演员网络的动作策略输出的动作越来越好，而评论家网络的效用评估也会越来越准确。基于多智能体的无人机群的每架无人机都会朝着收益最大的方向执行动作，从而实现集群的收益最大化。

⛄二、人工蜂群算法简介

1 蜜蜂采蜜
自然界中的蜜蜂总能在任何环境下以极高的效率找到优质蜜源，且能适应环境的改变。蜜蜂群的采蜜系统由蜜源、雇佣蜂、非雇佣蜂三部分组成，其中一个蜜源的优劣有很多要素，如蜜源花蜜量的大小、离蜂巢距离的远近、提取的难易程度等；雇佣蜂和特定的蜜源联系并将蜜源信息以一定概率形式告诉同伴；非雇佣蜂的职责是寻找待开采的蜜源，分为跟随蜂和侦查蜂两类，跟随峰是在蜂巢等待而侦查蜂是探测蜂巢周围的新蜜源。蜜蜂采蜜时，蜂巢中的一部分蜜蜂作为侦查蜂，不断并随机地在蜂巢附近寻找蜜源，如果发现了花蜜量超过某个阈值的蜜源，则此侦査蜂变为雇佣蜂开始釆蜜，采蜜完成后飞回蜂巢跳摇摆舞告知跟随峰。摇摆舞是蜜蜂之间交流信息的一种基本形式，它传达了有关蜂巢周围蜜源的重要信息如蜜源方向及离巢距离等，跟随峰利用这些信息准确评价蜂巢周围的蜜源质量。当雇佣蜂跳完摇摆舞之后，就与蜂巢中的一些跟随蜂一起返回原蜜源采蜜，跟随蜂数量取决于蜜源质量。以这种方式，蜂群能快速且有效地找到花蜜量最高的蜜源。

蜜蜂采蜜的群体智能就是通过不同角色之间的交流转换及协作来实现的。具体采蜜过程如图所示。在最初阶段，蜜蜂是以侦查蜂的形式出现，且对蜂巢周闱的蜜源没有任何了解，由于蜜蜂内在动机和外在的条件不同侦查蜂有两种选择：①成为雇佣蜂，开始在蜂巢周围随机搜索蜜源，如图中路线②成为跟随峰，在观察完摇摆舞后开始搜索蜜源，如图中路线。假设发现两个蜜源和，在发现蜜源后，该侦查蜂变成一只雇佣蜂，雇佣蜂利用其自身属性记住蜜源的位置，并立刻投入到采蜜中。采蜜完成后蜜蜂带着满载花蜜返回蜂巢，将花蜜卸载到卸蜜房，卸载完成后雇佣蜂有三种可能的行为①放弃自己发现的花蜜量不高的蜜源，变成一个不受约束的非雇佣蜂，如图中的路线；②在招募区跳摇摆舞，招募一些待在蜂巢中跟随峰，带领其再次返回所发现的蜜源如图中的路线；③不招募其他蜜蜂，继续回到原来的蜜源采蜜如图中的路线。在现实生活中并不是所有的蜜蜂一开始就立刻采蜜，另外大多数蜜蜂在一次采蜜完成后都会选择回到招募区跳摇摆舞来招募更多的蜜蜂去采蜜。

2 算法模型
人工蜂群算法就是模拟蜜蜂的采蜜过程而提出的一种新型智能优化算法，它也是由食物源、雇佣蜂和非雇佣蜂三部分组成。
食物源：食物源即为蜜源。在任何一个优化问题中，问题的可行解都是以一定形式给出的。在人工蜂群算法中，食物源就是待求优化问题的可行解，是人工蜂群算法中所要处理的基本对象。食物源的优劣即可行解的好坏是用蜜源花蜜量的大小即适应度来评价的。
雇佣蜂：雇佣蜂即为引领蜂与食物源的位置相对应，一个食物源对应一个引领蜂。在人工蜂群算法中，食物源的个数与引领蜂的个数相等；引领蜂的任务是发现食物源信息并以一定的概率与跟随蜂分享；概率的计算即为人工蜂群算法中的选择策略，一般是根据适应度值以轮盘赌的方法计算。
非雇佣蜂：非雇佣蜂包括跟随蜂和侦査蜂跟随蜂在蜂巢的招募区内根据引领蜂提供的蜜源信息来选择食物源，而侦查蜂是在蜂巢附近寻找新的食物源。在人工蜂群算法中，跟随蜂依据引领蜂传递的信息，在食物源附近搜索新食物源，并进行贪婪选择。若一个食物源在经过次后仍未被更新，则此引领蜂变成侦査蜂，侦查蜂寻找新的食物源代替原来的食物源。

3 算法搜索过程

4 分类
人工蜂群算法中将人工蜂群分为引领蜂、跟随蜂和侦查蜂三类，每一次搜索过程中，引领蜂和跟随蜂是先后开采食物源，即寻找最优解，而侦查蜂是观察是否陷入局部最优，若陷入局部最优则随机地搜索其它可能的食物源。每个食物源代表问题一个可能解，食物源的花蜜量对应相应解的质量（适应度值fiti）。
（1）人工蜂群算法搜索过程中，首先需要初始化，其中包括确定种群数、最大迭代次数MCN、、控制参数limit和确定搜索空间即解的范围，在搜索空间中随机生成初始解xi(i=1,2,3,……,SN)，SN为食物源个数，每个解xi是一个D维的向量，D是问题的维数。初始化之后，整个种群将进行引领蜂、跟随蜂和侦查蜂搜寻过程的重复循环，直到达到最大迭代次数MCN或误差允许值 ε。
（2）在搜索过程开始阶段，每个引领蜂由式(2-3)产生一个新解即新食物源，
vij=xij+Φij(xij-xkj) (2-3)
式中，k∈﹛1,2,…,SN﹜,j∈{1,2,…,D},且k ≠i;Φij为[-1,1]之间的随机数。计算新解的fiti并评价它，若新解的fiti优于旧解，则引领蜂记住新解忘记旧解。反之，它将保留旧解。
（3）在所有引领蜂完成搜寻过程之后，引领蜂会在招募区跳摇摆舞把解的信息及信息与跟随蜂分享。跟随蜂根据式计算每个解的选择概率，
pi=fiti/∑k=1SNfitk。 (2-4)
然后在区间[-1,1]内随机产生一个数，如果解的概率值大于该随机数，则跟随蜂由式(2-3)产生一个新解，并检验新解的fiti，若新解的fiti比之前好，则跟随蜂将记住新解忘掉旧解；反之，它将保留旧解。
四、在所有跟随蜂完成搜寻过程之后，如果一个解经过limit次循环仍然没有被进一步更新，那么就认为此解陷入局部最优，该食物源就会被舍弃。设食物源xi被舍弃，则此食物源对应的引领蜂转成一个侦查蜂。侦察蜂由(2-5)式产生一个新的食物源代替它。

                                                             xij=xminj+rand(0,1)(xmaxj-xminj)          (2-5)

其中j∈{1,2…,D}。然后返回引领蜂搜索过程，开始重复循环。
五、人工蜂群算法的食物源质量一般是越大越好，即适应度值越大越好，而对应于要优化的问题，需要分两种情况考虑：即最小值问题、最大值问题。设fi是优化问题的目标函数，所以若优化最小值问题时，适应度函数为fi的变形，一般用式(2-6)表示；若优化最大值问题，适应度函数即目标函数。

fiti={1+abs(fi) fi>=01/1+fi fi>0 (2-6)
人工蜂群算法在评价食物源时一般进行贪婪选择按式(2-7)进行。

vi={xi fit(xi)<=fit(vi)vi fit(vi)>fit(xi) (2-7)
人工蜂群算法就是通过循环搜索，最终找到最优食物源或最优解。

5 算法步骤
人工蜂群算法具体实现步骤：
步骤1：初始化种群：初始化各个参数，蜂群总数SN、食物源被采集次数即最大迭代次数MCN及控制参数limit，确定问题搜索范围，并且在搜索范围内随机产生初始解xi(i=1,2,…SN) 。
步骤2：计算并评估每个初始解的适应度。
步骤3：设定循环条件并开始循环
步骤4：引领蜂对解xi按照式（2-3）进行邻域搜索产生新解（食物源）vi，并计算其适应度值；
步骤5：按照式(2-7)进行贪婪选择：如果vi的适应度值优于xi，则利用vi替换xi，将vi作为当前最好的解，否则保留xi不变；
步骤6：根据式(2-4)计算食物源的概率pi；
步骤7：跟随蜂依照概率pi选择解或食物源，按照式(2-3)搜索产生新解（食物源）vi，并计算其适应度。
步骤8：按式(2-7)进行贪婪选择；如果vi的适应度优于xi，则用vi代替xi，将vi作为当前最好解，否则保留xi不变；
步骤9：判断是否有要放弃的解。若有，则侦查蜂按式(2-5)随机产生新解将其替换；
步骤10：记录到目前为止的最优解；
步骤11：判断是否满足循环终止条件，若满足，循环结束，输出最优解，否则返回步骤4继续搜索。

⛄三、部分源代码

function POS=runUAVABC4(obj)
global boundary setstart setfinal node setstart_2 setfinal_2 ;
maxCycle=10;%算法迭代次数
%/* Problem specific variables*/

D=2;
NP=40;
FoodNumber=NP/2;
limit=NPD;
ub=ones(1,D)(boundary(1)-10);
lb=ones(1,D)*(boundary(2)+10);
setfinal_2=setfinal;
setstart_2=setstart;
runtime=node+1;
objfun=‘UAV2’;

GlobalMins=zeros(1,runtime);
GlobalParams_s=[setstart_2;zeros(node+1,2);setfinal_2];

for r=1:2runtime
Range = repmat((ub-lb),[FoodNumber 1]);
Lower = repmat(lb, [FoodNumber 1]);
Foods = rand(FoodNumber,D) . Range + Lower;

%%
if r<=node/2%Step1:将奇数位置的节点双向规划（基于X坐标均分）
X_ave=setstart_2(1)😦(setfinal_2(1)-setstart_2(1))/(node/2+1)):setfinal_2(1);
X_ave=X_ave(2:end-1);
if rem(r,2)~=0
Foods(:,1)=X_ave((r+1)/2);
ObjVal=feval(objfun,Foods,GlobalParams_s(r,:),GlobalParams_s(node+4-r,:));
else
Foods(:,1)=X_ave(node/2+1-r/2);
ObjVal=feval(objfun,Foods,GlobalParams_s(r+1,:),GlobalParams_s(node+5-r,:));
end
else
if r>node/2&&r<=runtime%Step2:将偶数位置的节点单向插缝规划（基于Step1所产生节点间的Y坐标中值）
feckParams_s=[0;0;GlobalParams_s(1:(end-2),2)];
feckParams_s=(GlobalParams_s(:,2)-feckParams_s)/2;
feckParams_s=[feckParams_s(3:end);0;0];
Y_ave=GlobalParams_s(:,2)+feckParams_s;
Foods(:,2)=Y_ave(2*(r-node/2)-1);
ObjVal=feval(objfun,Foods,GlobalParams_s(2*(r-node/2)-1,:),GlobalParams_s(2*(r-node/2)+1,:));
elseif r>runtime&&r<=runtime+node/2%Step3:重新将奇数位置的节点单向插缝规划（基于Step2所产生节点间的X坐标中值）
feckParams_s=[0;GlobalParams_s(4:end,1);0;0];
feckParams_s=(feckParams_s-GlobalParams_s(:,1))/2;
X_ave=GlobalParams_s(:,1)+feckParams_s;
Foods(:,1)=X_ave(2*(r-runtime));
ObjVal=feval(objfun,Foods,GlobalParams_s(2*(r-runtime)😅,GlobalParams_s(2*(r-runtime)+2,:));
else%Step4:重新将偶数位置的节点单向插缝规划（基于Step3所产生节点间的Y坐标中值）
feckParams_s=[0;0;GlobalParams_s(1:(end-2),2)];
feckParams_s=(GlobalParams_s(:,2)-feckParams_s)/2;
feckParams_s=[feckParams_s(3:end);0;0];
Y_ave=GlobalParams_s(:,2)+feckParams_s;
Foods(:,2)=Y_ave(2*(r-node/2-runtime)-1);
ObjVal=feval(objfun,Foods,GlobalParams_s(2*(r-node/2-runtime)-1,:),GlobalParams_s(2*(r-node/2-runtime)+1,:));
end
end
%%

Fitness=calculateFitness(ObjVal);
%reset trial counters
trial=zeros(1,FoodNumber);

%/The best food source is memorized/
BestInd=find(ObjVal==min(ObjVal(find(ObjVal>0))));
BestInd=BestInd(end);
GlobalMin=ObjVal(BestInd);
GlobalParams=Foods(BestInd,:);

iter=1;
while (iter <= maxCycle),
%雇佣蜂先采一批蜜源回去供观察蜂观察
%%%%%%%%% EMPLOYED BEE PHASE %%%%%%%%%%%%%%%%%%%%%%%%
for i=1:(FoodNumber)
Param2Change=fix(randD)+1;
neighbour=fix(randFoodNumber)+1;
while(neighbour==i)
neighbour=fix(rand*FoodNumber)+1;
end;

   sol=Foods(i,:);
   %与第个蜜源相对应的采蜜蜂依据如下公式寻找新的蜜源
   sol(Param2Change)=Foods(i,Param2Change)+(Foods(i,Param2Change)-Foods(neighbour,Param2Change))*(rand-0.5)*2;%(rand-0.5)*2  即产生一个[-1:1]的随机数

    ind=find(sol<(lb));%如果超出边界，则将值转变为边界值
    sol(ind)=lb(ind);
    ind=find(sol>(ub));
    sol(ind)=ub(ind);

    %evaluate new solution
  if r<=node/2
        if rem(r,2)~=0
      ObjValSol=feval(objfun,sol,GlobalParams_s(r,:),GlobalParams_s(node+4-r,:));
        else
      ObjValSol=feval(objfun,sol,GlobalParams_s(r+1,:),GlobalParams_s(node+5-r,:));
        end
  else
    if r>node/2&&r<=runtime
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-node/2)-1,:),GlobalParams_s(2*(r-node/2)+1,:));
    elseif r>runtime&&r<=runtime+node/2
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-runtime),:),GlobalParams_s(2*(r-runtime)+2,:));
    else
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-node/2-runtime)-1,:),GlobalParams_s(2*(r-node/2-runtime)+1,:));
    end
   end

    FitnessSol=calculateFitness(ObjValSol);

   % /*a greedy selection is applied between the current solution i and its mutant
   if (FitnessSol>Fitness(i)) %/*If the mutant solution is better than the current solution i, replace the solution with the mutant and reset the trial counter of solution i*/
        Foods(i,:)=sol;
        Fitness(i)=FitnessSol;
        ObjVal(i)=ObjValSol;
        trial(i)=0;
    else
        trial(i)=trial(i)+1;
   end;
 end;

%%%%%%%%%%%%%%%%%%%%%%%% CalculateProbabilities %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
prob=(0.9.Fitness./max(Fitness))+0.1;
%prob=Fitness./sum(Fitness);
%%%%%%%%%%%%%%%%%%%%%%%% ONLOOKER BEE PHASE %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
i=1;
t=0;
while(t<FoodNumber)
if(rand<prob(i))
t=t+1;
Param2Change=fix(randD)+1;%随机生成[1：D]上的一个整数
neighbour=fix(rand*(FoodNumber))+1;
%/Randomly selected solution must be different from the solution i/
while(neighbour==i)
neighbour=fix(rand*(FoodNumber))+1;
end

   sol=Foods(i,:);
   sol(Param2Change)=Foods(i,Param2Change)+(Foods(i,Param2Change)-Foods(neighbour,Param2Change))*(rand-0.5)*2;
   %  /*if generated parameter value is out of boundaries, it is shifted onto the boundaries*/
    ind=find(sol<(lb));%如果超出边界，则将值转变为边界值
    sol(ind)=lb(ind);
    ind=find(sol>(ub));
    sol(ind)=ub(ind);

    %evaluate new solution
    if r<=node/2
        if rem(r,2)~=0
      ObjValSol=feval(objfun,sol,GlobalParams_s(r,:),GlobalParams_s(node+4-r,:));
        else
      ObjValSol=feval(objfun,sol,GlobalParams_s(r+1,:),GlobalParams_s(node+5-r,:));
        end
  else
    if r>node/2&&r<=runtime
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-node/2)-1,:),GlobalParams_s(2*(r-node/2)+1,:));
    elseif r>runtime&&r<=runtime+node/2
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-runtime),:),GlobalParams_s(2*(r-runtime)+2,:));
    else
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-node/2-runtime)-1,:),GlobalParams_s(2*(r-node/2-runtime)+1,:));
    end
   end

    FitnessSol=calculateFitness(ObjValSol);
   % /*a greedy selection is applied between the current solution i and its mutant*/
   if (FitnessSol>Fitness(i)) %/*If the mutant solution is better than the current solution i, replace the solution with the mutant and reset the trial counter of solution i*/
        Foods(i,:)=sol;
        Fitness(i)=FitnessSol;
        ObjVal(i)=ObjValSol;
        trial(i)=0;
    else
        trial(i)=trial(i)+1; %/*if the solution i can not be improved, increase its trial counter*/
   end;
end;

i=i+1;
 if (i==(FoodNumber)+1)
     i=1;
 end;

end;

%/The best food source is memorized/
ind=find(ObjVal==min(ObjVal(find(ObjVal>0))));
ind=ind(end);
if (ObjVal(ind)<GlobalMin)
GlobalMin=ObjVal(ind);
GlobalParams=Foods(ind,:);%储存最小函数值对应参数
end;

%%%%%%%%%%%% SCOUT BEE PHASE %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%侦察蜂用于防止算法陷入局部最优
ind=find(trial==max(trial));
ind=ind(end);
if (trial(ind)>limit)
Bas(ind)=0;

sol=(ub-lb).*rand(1,D)+lb;

  if r<=node/2
        if rem(r,2)~=0
      ObjValSol=feval(objfun,sol,GlobalParams_s(r,:),GlobalParams_s(node+4-r,:));
        else
      ObjValSol=feval(objfun,sol,GlobalParams_s(r+1,:),GlobalParams_s(node+5-r,:));
        end
  else
    if r>node/2&&r<=runtime
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-node/2)-1,:),GlobalParams_s(2*(r-node/2)+1,:));
    elseif r>runtime&&r<=runtime+node/2
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-runtime),:),GlobalParams_s(2*(r-runtime)+2,:));
    else
    ObjValSol=feval(objfun,sol,GlobalParams_s(2*(r-node/2-runtime)-1,:),GlobalParams_s(2*(r-node/2-runtime)+1,:));
    end
   end


FitnessSol=calculateFitness(ObjValSol);
Foods(ind,:)=sol;
Fitness(ind)=FitnessSol;
ObjVal(ind)=ObjValSol;

end;

fprintf(‘代数=%d GlobalMin=%g\n’,iter,GlobalMin);
iter=iter+1;
end ;% End of ABC

GlobalMins®=GlobalMin;

if r<=node/2
if rem(r,2)~=0
GlobalParams_s(r+2,:)=GlobalParams;
else
GlobalParams_s(node+3-r,:)=GlobalParams;
end
else
if r>node/2&&r<=runtime
GlobalParams_s(2*(r-node/2),:)=GlobalParams;
elseif r>runtime&&r<=runtime+node/2
GlobalParams_s(2*(r-runtime)+1,:)=GlobalParams;
else
GlobalParams_s(2*(r-node/2-runtime),:)=GlobalParams;
end
end

end; %end of runs
%=路径绘图====%
%line([setfinal(1) GlobalParams_s(node+2,1) ],[setfinal(2) GlobalParams_s(node+2,2)],‘Color’,‘k’,‘LineWidth’,1);
%line([setstart(1) GlobalParams_s(1,1) ],[setstart(2) GlobalParams_s(1,2)],‘Color’,‘k’,‘LineWidth’,1);
%plot(GlobalParams_s(2:(end-1),1),GlobalParams_s(2:(end-1),2),‘‘,‘Color’,‘r’);
plot(setstart(1) ,setstart(2) ,’’,‘Color’,‘b’);
plot( setfinal(1),setfinal(2),‘hexagram’,‘Color’,‘g’);
text(setstart(1)+10 ,setstart(2)+10,num2str(obj));
%line(GlobalParams_s(:,1),GlobalParams_s(:,2),‘Color’,‘k’,‘LineWidth’,1);
%====================================================================================%
B;%B样条平滑
hold on;
save all
POS=GlobalParams_s;

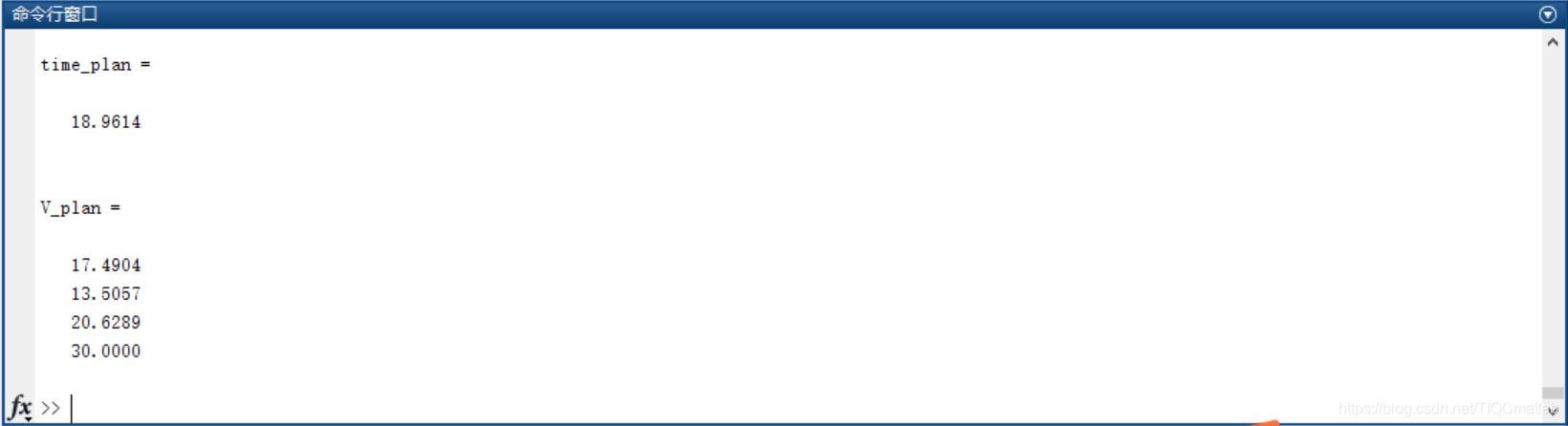

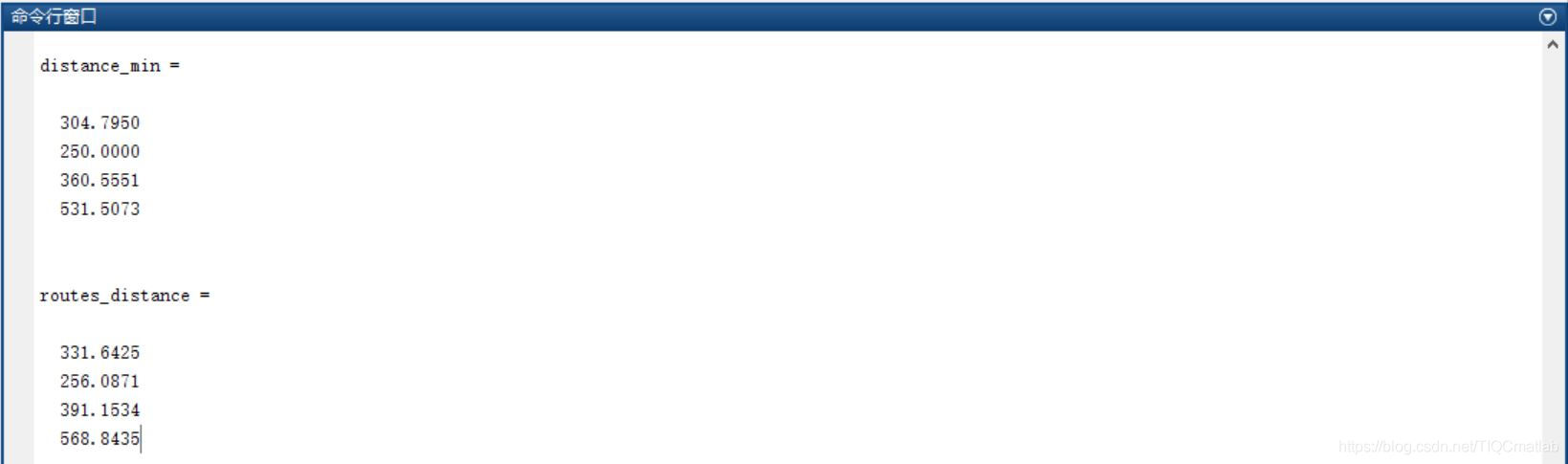

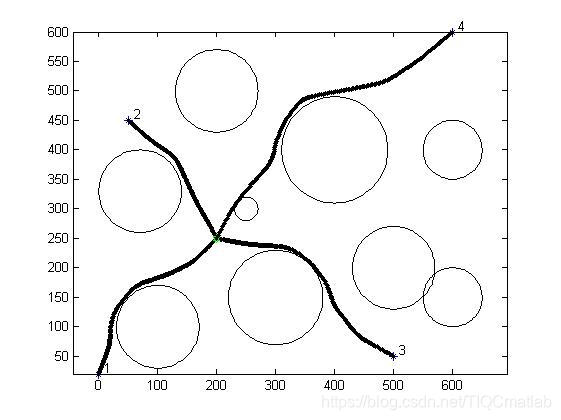

⛄四、运行结果

⛄五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]张小孟,胡永江,李文广,庞强伟,袁国刚.基于改进人工蜂群算法的多无人机灭火任务规划[J].中国惯性技术学报. 2020,28(04)

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除

🍅 仿真咨询
1 各类智能优化算法改进及应用
生产调度、经济调度、装配线调度、充电优化、车间调度、发车优化、水库调度、三维装箱、物流选址、货位优化、公交排班优化、充电桩布局优化、车间布局优化、集装箱船配载优化、水泵组合优化、解医疗资源分配优化、设施布局优化、可视域基站和无人机选址优化

2 机器学习和深度学习方面
卷积神经网络（CNN）、LSTM、支持向量机（SVM）、最小二乘支持向量机（LSSVM）、极限学习机（ELM）、核极限学习机（KELM）、BP、RBF、宽度学习、DBN、RF、RBF、DELM、XGBOOST、TCN实现风电预测、光伏预测、电池寿命预测、辐射源识别、交通流预测、负荷预测、股价预测、PM2.5浓度预测、电池健康状态预测、水体光学参数反演、NLOS信号识别、地铁停车精准预测、变压器故障诊断

3 图像处理方面
图像识别、图像分割、图像检测、图像隐藏、图像配准、图像拼接、图像融合、图像增强、图像压缩感知

4 路径规划方面
旅行商问题（TSP）、车辆路径问题（VRP、MVRP、CVRP、VRPTW等）、无人机三维路径规划、无人机协同、无人机编队、机器人路径规划、栅格地图路径规划、多式联运运输问题、车辆协同无人机路径规划、天线线性阵列分布优化、车间布局优化

5 无人机应用方面
无人机路径规划、无人机控制、无人机编队、无人机协同、无人机任务分配

6 无线传感器定位及布局方面
传感器部署优化、通信协议优化、路由优化、目标定位优化、Dv-Hop定位优化、Leach协议优化、WSN覆盖优化、组播优化、RSSI定位优化

7 信号处理方面
信号识别、信号加密、信号去噪、信号增强、雷达信号处理、信号水印嵌入提取、肌电信号、脑电信号、信号配时优化

8 电力系统方面
微电网优化、无功优化、配电网重构、储能配置

9 元胞自动机方面
交通流 人群疏散 病毒扩散 晶体生长

10 雷达方面
卡尔曼滤波跟踪、航迹关联、航迹融合
