本文介绍了数模转换电路中的D/A转换器，包括权电阻网络、倒T形电阻网络、权电流型、开关树型和权电容网络等类型的工作原理，以及它们的优缺点。此外，还讨论了D/A转换器的转换精度和速度，分析了影响转换精度的因素和提高转换速度的措施。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

- D/A转换器的电路结构和工作原理
  1. 1. 权电阻网络D/A转换器
      1. 理想的运算放大器：开环放大倍数为无穷大，输入电流为零（输入电阻无穷大），输出电阻为零。

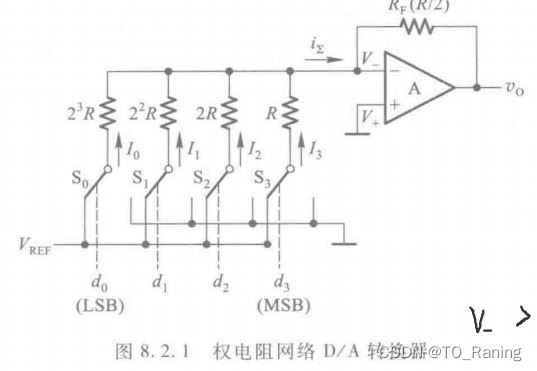

      2. 图8.2.1是4权电阻网络D/A转换器的原理图，由权电阻网络、4个模拟开关和一个求和放大器组成。
      3. 求和放大器接成一个负反馈运算放大器。
      4. 当V+大于V-时，输出V0为正；当V+小于V-时，输出V0位为负。
      6. 当反馈电压为R/2时，输出电压为：

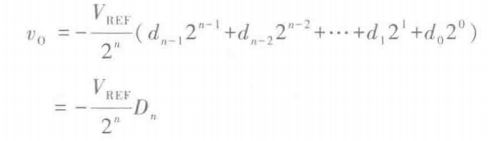

      7. 输出的模拟量电压正比于输入的数字量Dn，实现了从数字量到模拟量的转换。
      8. 当Vref为正电压时输出电压V0始终为负值
      9. 电路的优点：结构简单，电阻元件数少
