硬件设计

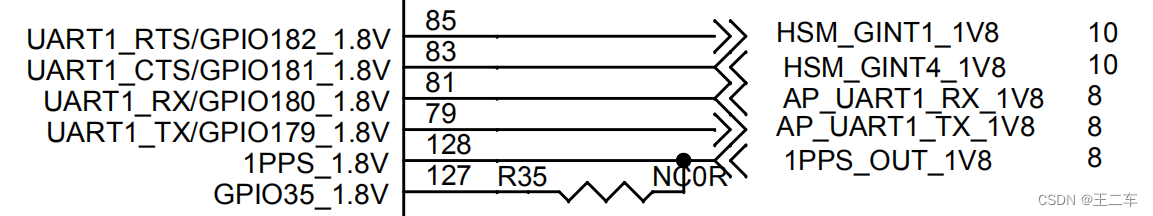

        GNSS模块输出pps到CPU，1PPS_1.8V用于V2X的pps，GPIO35_1.8V用于pps-gpio。这里做了pps一分二，由于距离太近不影响功能，焊接R35 0欧电阻。

 驱动配置

		gps_pps_pins:ublox_gps@2 {
				leadcore,pins = "gpio34";
				leadcore,function = "gpio";
				leadcore,pull = <MUXPIN_PULL_DISABLE>;
		};

		gps_pps2_pins:pps_gpio@0 {
				leadcore,pins = "gpio35";
				leadcore,function = "gpio";
				leadcore,pull = <MUXPIN_PULL_DISABLE>;
		};

        ublox_gps {
            compatible = "morningcore,ublox-gps";
            //gps_d1v8_ctrl = <&gpio 255 0>;
            gps_rst = <&gpio 255 0>;
            gps_pps = <&gpio 34 0>;
            pinctrl-names = "d1v8_ctrl_pins", "rst_pin", "pps_pins";
            pinctrl-0 = <&gps_d1v8_ctrl_pins>;
            pinctrl-1 = <&gps_rst_pins>;
            pinctrl-2 = <&gps_pps_pins>;
        };

        pps_gpio {
            compatible = "morningcore,pps-gpio";
            gps_pps2 = <&gpio 35 0>;
            pinctrl-names = "pps2_pins";
            pinctrl-0 = <&gps_pps2_pins>;
        };
drivers/comip/wireless/ublox-gps.c
{ .compatible = "morningcore,ublox-gps", },
    comip_mfp_config(MFP_PIN_GPIO(34), MFP_PIN_MODE_GPIO);
    pdata->gpio_pps = of_get_named_gpio(pdev->dev.of_node, "gps_pps", 0);
    if (pdata->gpio_pps < 0) {
        dev_err(&pdev->dev, "get gps_pps failed\n");
        return -EINVAL;
    }
    gpio_request(pdata->gpio_pps, "GPS pps GPIO");
    gpio_direction_input(pdata->gpio_pps);
    comip_mfp_config_pull(pdata->gpio_pps, MFP_PULL_DISABLE);
    gpio_free(pdata->gpio_pps);

        调试发现gpio34如果没有配置不响应v2x功能，这是为何？

drivers/pps/clients/pps-gpio.c
{ .compatible = "morningcore,pps-gpio", },
    pdata->gpio_pin = of_get_named_gpio(pdev->dev.of_node, "gps_pps2", 0);
    //printk("wzl-debug pdata->gpio_pin=%d\n", pdata->gpio_pin);
    if (pdata->gpio_pin < 0) {
        dev_err(&pdev->dev, "get gps_pps2 failed\n");
        return -EINVAL;
    }

    comip_mfp_config1(pdata->gpio_pin, MFP_PIN_MODE_GPIO);

    /* IRQ setup */
    irq = gpio_to_irq(pdata->gpio_pin);
    if (irq < 0) {
        pr_err("failed to map GPIO to IRQ: %d\n", irq);
        err = -EINVAL;
        goto return_error;
    }

    ret = gpio_request(pdata->gpio_pin, "GPS pps2 GPIO");
    if (ret) {
        pr_warning("failed to request GPIO %u\n", pdata->gpio_pin);
        return -EINVAL;
    }

    ret = gpio_direction_input(pdata->gpio_pin);
    if (ret) {
        pr_warning("failed to set pin direction\n");
        gpio_free(pdata->gpio_pin);
        return -EINVAL;
    }
    comip_mfp_config_pull(pdata->gpio_pin, MFP_PULL_DISABLE);
    gpio_free(pdata->gpio_pin);

    /* register IRQ interrupt handler */
    ret = request_irq(irq, pps_gpio_irq_handler,
            IRQF_TRIGGER_RISING, data->info.name, data);
    if (ret) {
        pps_unregister_source(data->pps);
        pr_err("failed to acquire IRQ %d\n", irq);
        err = -EINVAL;
        goto return_error;
    }

static irqreturn_t pps_gpio_irq_handler(int irq, void *data)
{
    const struct pps_gpio_device_data *info;
    struct pps_event_time ts;
    int rising_edge;

    disable_irq_nosync(irq);

    /* Get the time stamp first */
    pps_get_ts(&ts);

    info = data;

    rising_edge = gpio_get_value(info->pdata->gpio_pin);
    //printk("wzl-debug:pps_gpio_irq_handler rising_edge = %d\n", rising_edge);
    if ((rising_edge && !info->pdata->assert_falling_edge) ||
            (!rising_edge && info->pdata->assert_falling_edge))
        pps_event(info->pps, &ts, PPS_CAPTUREASSERT, NULL);
    else if (info->pdata->capture_clear &&
            ((rising_edge && info->pdata->assert_falling_edge) ||
             (!rising_edge && !info->pdata->assert_falling_edge)))
        pps_event(info->pps, &ts, PPS_CAPTURECLEAR, NULL);

    enable_irq(irq);

    return IRQ_HANDLED;
}

        打开驱动配置：

#
# PPS support
#
CONFIG_PPS=y
CONFIG_PPS_DEBUG=y

#
# PPS clients support
#
# CONFIG_PPS_CLIENT_KTIMER is not set
# CONFIG_PPS_CLIENT_LDISC is not set
CONFIG_PPS_CLIENT_GPIO=y

        启动时内核打印和pps设备节点信息：

linux_genvict:~# dmesg | grep pps
[    0.303184]{0} pps_core: LinuxPPS API ver. 1 registered
[    0.303191]{0} pps_core: Software ver. 5.3.6 - Copyright 2005-2007 Rodolfo Giometti <giometti@linux.it>
[    3.534376]{1} pps_core: source pps_gpio.7.-1 got cdev (252:0)
[    3.534387]{1} pps pps0: new PPS source pps_gpio.7.-1
[    3.540090]{1} pps pps0: Registered IRQ 195 as PPS source

linux_genvict:~# ls /dev/pps0 -l
crw-rw----    1 root     0         252,   0 Jan  1 00:08 /dev/pps0

应用编译

        使用Buildroot 2017.02.3源码，选择外部编译链，编译gpsd、pps和chrony工具：

Target packages  --->
	Hardware handling  --->
		[*] gpsd  ----
			(/dev/ttyS1) Where to look for GPSes (NEW)
			[*]   client debugging support (NEW)
			[*]   profiling support (NEW)
			[*]   NTP time hinting support (NEW)
			[*]   PPS time syncing support (NEW)
			[*]   allow gpsd to change device settings (NEW)
			[*]   allow gpsctl/gpsmon to change device settings (NEW)
			[*]   NMEA (NEW)
		[*] pps-tools
	Networking applications  --->
		[*] chrony
[wangyb@wangyb-VirtualBox:target]$ find ./ -name gps*
./usr/sbin/gpsd
./usr/sbin/gpsdctl
./usr/bin/gpspipe
./usr/bin/gpsdecode
./usr/bin/gpsctl
./usr/bin/gpsmon
./usr/bin/gps2udp
[wangyb@wangyb-VirtualBox:target]$ find ./ -name pps*
./usr/bin/ppstest
./usr/bin/ppsfind
./usr/bin/ppswatch
./usr/bin/ppsctl
[wangyb@wangyb-VirtualBox:target]$ find ./ -name chrony*
./var/lib/chrony
./usr/sbin/chronyd
./usr/bin/chronyc
[wangyb@wangyb-VirtualBox:target]$ readelf -d ./usr/sbin/gpsd

Dynamic section at offset 0x25820 contains 29 entries:
  标记        类型                         名称/值
 0x00000001 (NEEDED)                     共享库：[libusb-1.0.so.0]
 0x00000001 (NEEDED)                     共享库：[libm.so.6]
 0x00000001 (NEEDED)                     共享库：[librt.so.1]
 0x00000001 (NEEDED)                     共享库：[libdbus-1.so.3]
 0x00000001 (NEEDED)                     共享库：[libpthread.so.0]
 0x00000001 (NEEDED)                     共享库：[libc.so.6]

       如果没有编译到gpsmon cgps，缺失ncurses库：

Target packages  --->
	Libraries  --->
		Text and terminal handling  --->
			-*- ncurses
			[*] pcre
			[ ]   16-bit pcre
			[ ]   32-bit pcre
			-*-   UTF-8/16/32 support in pcre
			[*]   Unicode properties support in pcre
			[*] readline

测试pps

        R35电路没有焊接的情况下：

linux_genvict:/data/upgrade# ./ppstest /dev/pps0
trying PPS source "/dev/pps0"
found PPS source "/dev/pps0"
ok, found 1 source(s), now start fetching data...
time_pps_fetch() error -1 (Connection timed out)
time_pps_fetch() error -1 (Connection timed out)
time_pps_fetch() error -1 (Connection timed out)
time_pps_fetch() error -1 (Connection timed out)

        短接R35电阻，pps接在gpio35：

linux_genvict:/data/upgrade# ./ppstest /dev/pps0
trying PPS source "/dev/pps0"
found PPS source "/dev/pps0"
ok, found 1 source(s), now start fetching data...
source 0 - assert 1686797890.917627372, sequence: 88 - clear  0.000000000, sequence: 0
source 0 - assert 1686797891.917628603, sequence: 89 - clear  0.000000000, sequence: 0
source 0 - assert 1686797892.917629680, sequence: 90 - clear  0.000000000, sequence: 0
source 0 - assert 1686797893.917603988, sequence: 91 - clear  0.000000000, sequence: 0
source 0 - assert 1686797894.917600834, sequence: 92 - clear  0.000000000, sequence: 0
source 0 - assert 1686797895.917604911, sequence: 93 - clear  0.000000000, sequence: 0
source 0 - assert 1686797896.917607372, sequence: 94 - clear  0.000000000, sequence: 0

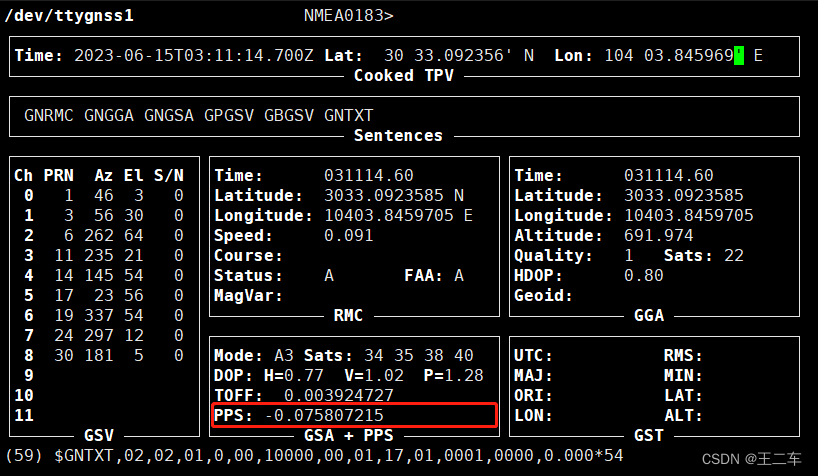

        gpsd不使用pps：./gpsd -n -G /dev/ttygnss1

         gpsd使用pps：./gpsd -n -G /dev/ttygnss1 /dev/pps0

 chrony校时

        添加chrony配置文件：/system/etc/chrony.conf

makestep 0.1 3
rtcsync
allow
leapsectz right/UTC
driftfile /var/lib/chrony/drift
dumpdir /var/run/chrony

refclock PPS /dev/pps0 refid PPS lock GPSD prefer precision 1e-7 poll 2
refclock SHM 0 refid GPSD precision 1e-1 offset 0.9999 delay 0.2 poll 2

        参考博客：嵌入式Linux 时间同步 gpsd+chrony_gpsd chrony_sep4075的博客-CSDN博客

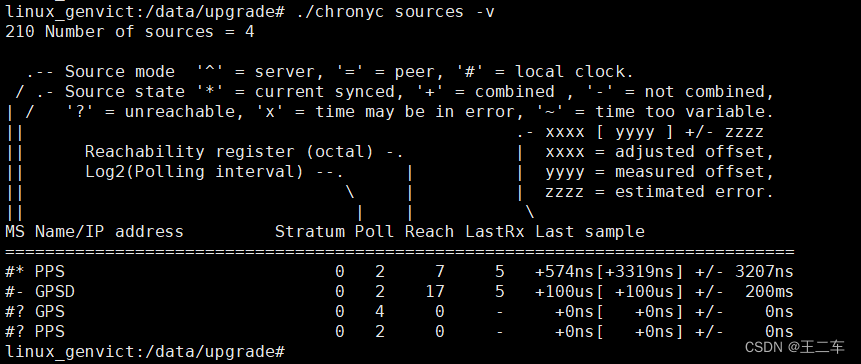

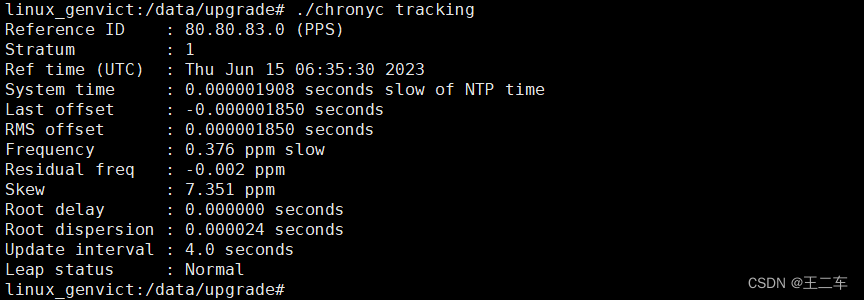

        先运行gpsd，然后运行./chronyd -f /system/etc/chrony.conf：

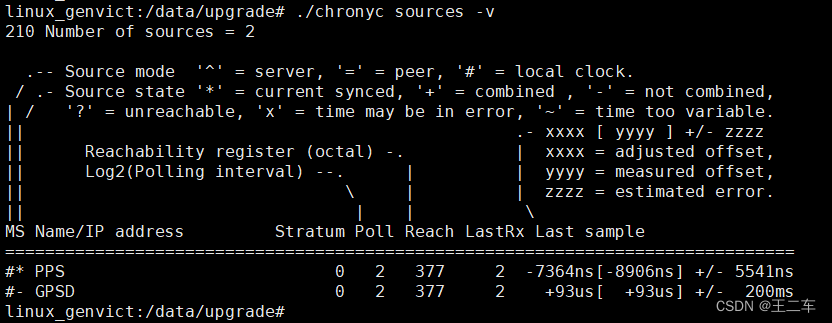

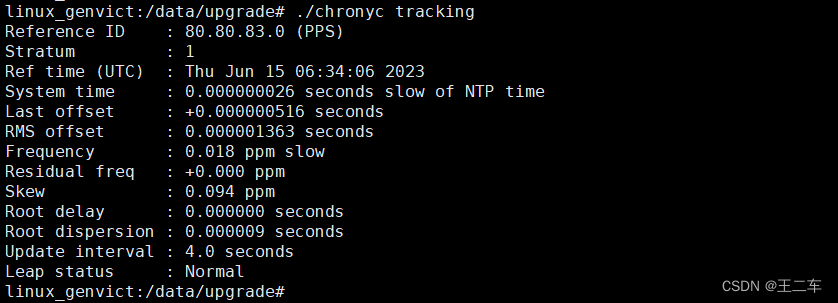

         使用套接字方法让 chronyd 连接到 gpsd，添加配置：

refclock SOCK /var/run/chrony.ttygnss1.sock refid GPS precision 1e-1 offset 0.9999
refclock SOCK /var/run/chrony.pps0.sock refid PPS precision 1e-7

1、多久自动更新系统时间

GPS定位成功A状态后，大概40秒左右更新系统时间，应该是PPS输出成功后才更新：

===============================================================================
#? GPS                           0   4     3    23  -20021d[-20021d] +/-  250ms
#? PPS                           0   4     3    23  -20021d[-20021d] +/-  364us
Thu Jan  1 08:01:55 CST 1970
linux_genvict:~# chronyc sources;date
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
#? GPS                           0   4     7    10    +42ms[-20021d] +/-  250ms
#* PPS                           0   4     7     8  -3561us[-20021d] +/-  250us
Fri Oct 25 15:09:45 CST 2024

2、开机时设置系统时间后，chrony更新系统时间吗

开机时通过命令date手动设置系统时间后，chrony会在GPS定位成功A状态后，大概40秒左右更新系统时间。

 3、chrony更新系统时间后，手动设置系统时间后会再自动更新吗

目前测试来看，系统时间更新后，手动设置时间权限更高，后面不会再更新时间。

4、怎么手动触发chrony更新系统时间

使用chronyc makestep命令可以手动触发自动更新系统时间，成功后返回200 OK，但有时没有真正成功需要等一会再设置一次。

问题1：gpsd 3.25版本支持设置波特率参数-s 460800，加参数后pps时间不能同步

        使用gpsd 3.23和3.25版本，加参数-s 460800后chronyc pps不能同步：

linux_genvict:~# chronyc sources
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
#? PPS                           0   4     0     -     +0ns[   +0ns] +/-    0ns
#? GPS                           0   4     0     -     +0ns[   +0ns] +/-    0ns

        之前使用gpsd 3.16版本，不支持-s参数所以没有出现这个问题，发现把GPS同步注释，只使用PPS同步能成功：

	#refclock SHM 0 refid GPS offset 0.0 delay 0.5 noselect
	refclock PPS /dev/pps0 refid PPS lock GPS prefer precision 1e-9

        这是为什么呢？各版本参数如下：

	  gpsd-3.25 Options include:
	  -?, -h, --help            = help message
	  -b, --readonly            = bluetooth-safe: open data sources read-only
	  -D, --debug integer       = set debug level, default 0
	  -F, --sockfile sockfile   = specify control socket location, default none
	  -f, --framing FRAMING     = fix device framing to FRAMING (8N1, 8O1, etc.)
	  -G, --listenany           = make gpsd listen on INADDR_ANY
	  -l, --drivers             = list compiled in drivers, and exit.
	  -n, --nowait              = don't wait for client connects to poll GPS
	  -N, --foreground          = don't go into background
	  -P, --pidfile pidfile     = set file to record process ID
	  -p, --passive             = do not reconfigure the receiver automatically
	  -r, --badtime             = use GPS time even if no fix
	  -S, --port PORT           = set port for daemon, default 2947
	  -s, --speed SPEED         = fix device speed to SPEED, default none
	  -V, --version             = emit version and exit.

	  gpsd-3.16 Options include:
	  -b		     	    = bluetooth-safe: open data sources read-only
	  -n			    = don't wait for client connects to poll GPS
	  -N			    = don't go into background
	  -F sockfile		    = specify control socket location
	  -G         		    = make gpsd listen on INADDR_ANY
	  -P pidfile	      	    = set file to record process ID
	  -D integer (default 0)    = set debug level
	  -S integer (default 2947) = set port for daemon
	  -h		     	    = help message
	  -V			    = emit version and exit.

        这样会引起另一个问题，不能自动设置和同步系统时间；正常情况下，chronyc开启后，gps定位成功大概1分钟左右会进行设置和同步系统时间，也会查询到pps时间同步的精度，这样系统时间不会自动设置和同步导致了问题。date查看是1970年，需要自己手动设置时间，那么这样就不准了。

嵌入式linux PPS校时方案
zxr1521904712的博客
10-31 488
refclock SHM 2 refid PPS poll 1 offset 0.0 precision 1e-7 require trust # SHM 2 表示gpsd根据NEMA+PPS发布的时间。maxdistance 1555200000# 持续同步中，源与本地最大时间跨度，超过1555200000秒将被忽略不同步本地。makestep 1 -1 # 大跨度调整时间阈值为1秒，初次同步重试次数为-1表示不限次数。chronyc sources -v 查看时间源同步状态。3. chrony配置。
关于GPS的1PPS时间同步功能探索与测试
热门推荐
学一点IOT
06-11 2万+
最近在研究GPSD相关信息，查阅到GPSD可以与NTPD相配合实现高精度时间同步功能，因此才涉及到此主题。 目前手头用的是Ublox F9P模块，UART输出NEMA数据，另外一个GPIO输出1PPS脉冲 首先看一张时序图： 1. NEMA中包含有时间信息，一般是秒级别，也有部分带有毫秒 2. 1PPS即每秒输出一个脉冲，图中以高电平触发为例（没画下降沿），接收及处理1PPS脉冲的时间也在ns级别 3. 因为NEMA是通过串口发送和接收，而且一次NEMA数据量也有KB级别大小，处理时间远比1P
linux系统测试网络pps、带宽和延时(方案来源于阿里云)
qq_36481693的博客
02-14 651
此方案来源于。
Linux系统时间同步方法小结
weixin_30299539的博客
02-28 5840
在Windwos中，系统时间的设置很简单，界面操作，通俗易懂，而且设置后，重启，关机都没关系。系统时间会自动保存在BIOS时钟里面，启动计算机的时候，系统会自动在BIOS里面取硬件时间，以保证时间的不间断。但在Linux下，默认情况下，系统时间和硬件时间并不会自动同步。在Linux运行过程中，系统时间和硬件时间以异步的方式运行，互不干扰。硬件时间的运行，是靠BIOS电池来维持，而系统时间，是用CP...
chrony+gpsd部署pps校时
boke_LIN
03-17 3373
将外部gps信号输出通过串口转usb线接到自己电脑或者直接接入到控制器查看串口输出数据是否有RMC信息。pps信号线接好之后在控制器 通过sudo ppstest ./dev/pps0 测试pps信号是否正常。直接使用apt方式安装软件，需要的软件有chrony、gpsd、pps-tools。注：如有之前已经配置过的控制器，此步骤建议直接拷贝之前控制器的配置到新控制器。chrony配置路径为 /etc/chrony/chrony.conf。2、通过gpsmon确认输出信息，如下图正常。
嵌入式设备时间同步(gpsd pps chrony 校时)
mayue_web的博客
10-13 6819
设备时间同步
Linux时间同步(PPS、PTP、chrony)分析笔记
u010936265的博客
03-01 3871
PPS, PTP, chrony, linux时间同步
chrony源码分析、时间同步软件流程分析（chronyd+gpsd）
qq_37822636的博客
01-03 1730
chrony源码分析、时间同步软件流程分析，chrony实现原理
如何查看gpsd pps chrony延时
最新发布
03-17
在嵌入式 Linux 系统中，`gpsd` 是用于处理 GPS 数据的服务程序，而 `chrony` 则是一个高精度的时间同步工具。为了评估系统的整体性能以及时间同步的准确性，可以通过以下方式测量和分析 `gpsd`、PPS（Pulse Per ...
Gpsd pps移植
weixin_38697824的博客
07-28 2100
我这里将生成的libncurses相关的文件全部打包后拷贝至gpsd源码目录下，然后解压缩，因为libncurses库建立了几个软连接，直接拷贝过去软连接就木有了，所以先压缩后解压缩。这个是x86平台的tic，我们将/usr/bin下的tic拷贝至/home/heat/tronlong/debug_tools/gpsd/ncurses-6.1/progs目录，替换该目录下的tic。该错误的意思是进入到目录下ncurses-6.1/progs下执行tic可执行文件时，无法识别文件格式。...
RPi-GPS-PPS-StratumOne：将Raspberry Pi设置为Stratum One时间服务器（带PPS的GPS）
02-05
8. **chrony**：Chrony是另一个时间同步软件，相较于标准的NTPd，它在设计上更注重效率和准确性，特别适合资源有限的嵌入式系统如Raspberry Pi。 9. **RaspberryPiShell**：这可能是项目中使用的脚本工具或者是一...
C/C++ ntp 校时（chrony使用）
mayue_web的博客
08-08 1980
NTP（Network Time Protocol，网络时间协议）是一种用于在计算机网络中同步时钟的协议，旨在确保网络中所有计算机和设备具有相同的准确时间。NTP 与 SNTPSimple Network Time Protocol (SNTP) 是 NTP 的一个简化版本，它去掉了 NTP 的一些复杂性，如选择最佳时间源的算法，而是简单地从一个时间服务器获取时间。SNTP 通常用于不需要高精度时间同步的环境，因为它不支持 NTP 的所有特性。官方历史版本和协议规范：NTPv0。
嵌入式Linux 时间同步 gpsd+chrony
sep4075的博客
07-30 9539
嵌入式Linux时间同步gpsd+chrony 一、基本原理 ​ NMEA中获取UTC时间的yymmddhhmmss，然后使用pps的秒脉冲对串口或者网路传输的延时进行校正。但是其中Linux检测pps信号的延时无法校正，实测Linux外部中断与gpio输出延时约15~20us（估计系统负载不同延时也会受影响）。 二、内核配置 1.PPS端口设备树 a.设备树添加pps节点 pps { compatible = "pps-gpio"; pinctrl-names = "default"; pinct
Linux安装PPS（知已知彼、百战不殆)
weixin_34087307的博客
12-13 297
在安装完音乐播发器之后想在RHEL6.3上运行PPS在线看电影，研究一番PPS在RHEL下安装，系统REHL6.3 X86_64 PPS官方安装说明：http://download.ppstream.com/linux/readme.txt 建议参照PPS官方安装说明安装 安装PPS Linux版本前需要先安装以下辅助软件: * QT库, 4.4.0及以上版本...
Linux 使用 gpsd 获取 GPS 数据
yiyu20180729的博客
02-28 4217
​GPSD 是一系列管理 GPS 设备和其他用于导航与精确计时的传感器的工具，包括航海自动识别系统（Automatic Identification System）的无线电广播设备和电子罗盘。其中最主要的程序是一个叫做 gpsd 的服务守护进程，它管理着这些传感器，并且在 TCP/IP 端口生成 JSON 流报告。其他的程序包括用来展示代码模型和各种诊断工具的客户端。自动探测并识别 GPS 协议，同时支持多个 GPS 设备，并且可以动态进行设备控制；支持 PPS 并且与 NTPD 结合，实现时间服务。
Linux下接收处理GPS数据
MRX_linux的博客
07-26 1万+
望各位大神指正
Linux GPSD的使用
OpenWrt/WLAN/驱动/Android/嵌入式开发总结
04-03 1182
在客户端发送不同的配置指令，输出不同格式的数据，其中包含了我们常用的JSON格式，已经解析好的数据。从下面可以知道，其监听的端口为：2947，我们可以在window上面连接此端口。上面输出的是二进制格式，通过下面的指令更改为：明文格式。7：将GPS通过网络进行输出，其他设备通过网络进行接受。3： GPSD运行输出(协议的识别)6：gpspipe -r 输出。1: GPSD 运行状态查看。5：GPS数据JSON格式输出。2：停止GPSD 服务。
linux gpsd中文版,Linux项目实战之：再谈一次GPS数据解析
weixin_42692935的博客
05-05 1042
上一篇已经写过GPS解析的话题，今天之所以又写一次，是因为又有了一些的新的内容想和大家分享。第一个要分享的是，来源于一位微信公众号网友的留言，在上一篇文章里，我采用的是用strtok函数进行字段分割，该网友建议试试sscanf，sscanf函数不知道大家平时有没有用过，它用来分割并处理一串数据比较方便。看个小例子，#include #include #include char *tokenstri...
linux内核中的pps驱动,drivers/pps/pps.c · liang/linux - Gitee.com
weixin_39789370的博客
05-01 895
/** PPS core file*** Copyright (C) 2005-2009 Rodolfo Giometti ** This program is free software; you can redistribute it and/or modify* it under the terms of the GNU General Public License as pub...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
