- 开发环境
stm32f407ZGTx的开发版,STM32CubeMX,DAP仿真器
- 点击Clock Configuration配置系统时钟为168M

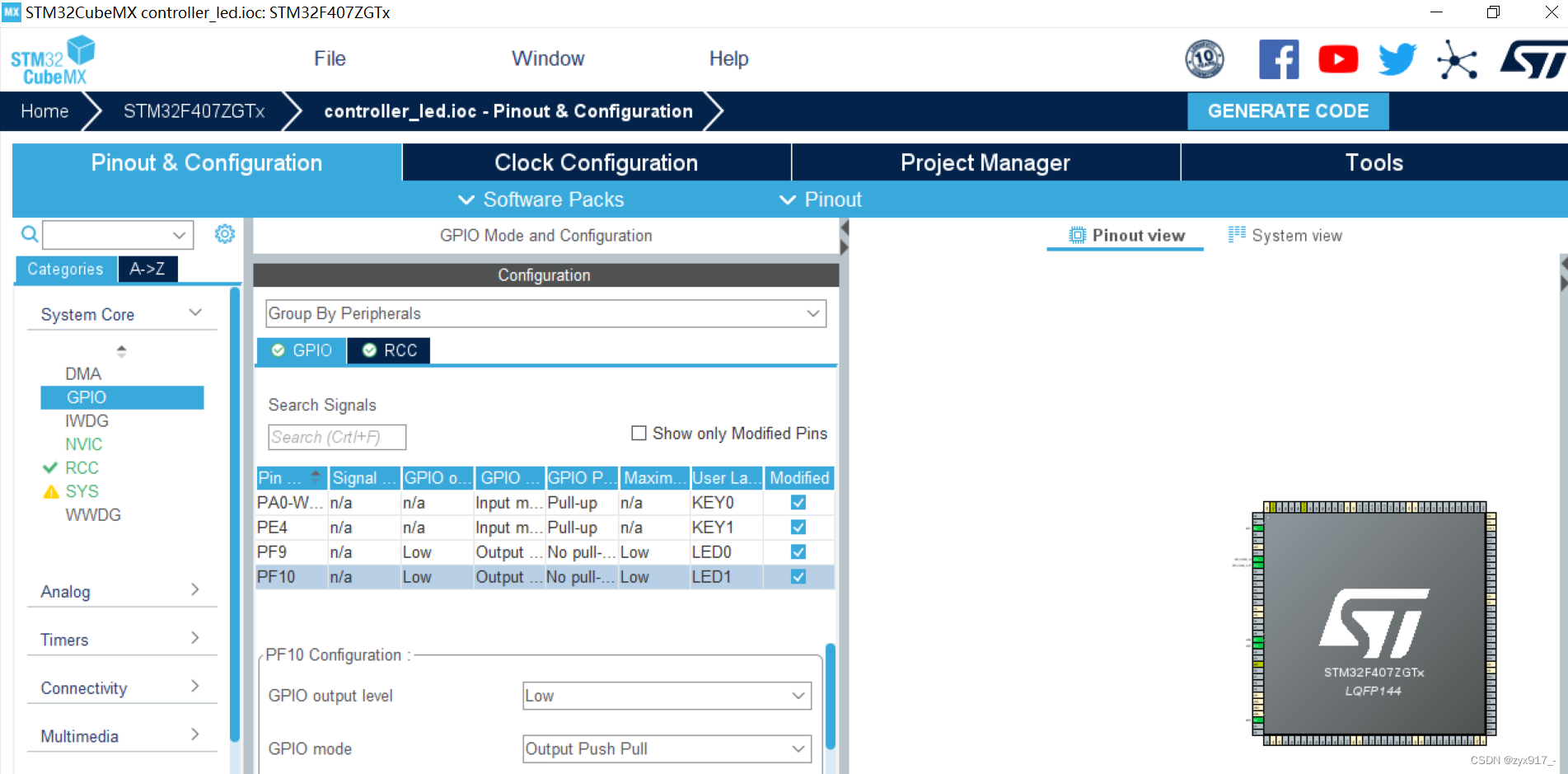

- 点击Configuration->GPIO进行引脚配置,按键管脚配置为上拉输入模式。LED管脚配置成低速推挽输出模式,管脚配置为悬空。

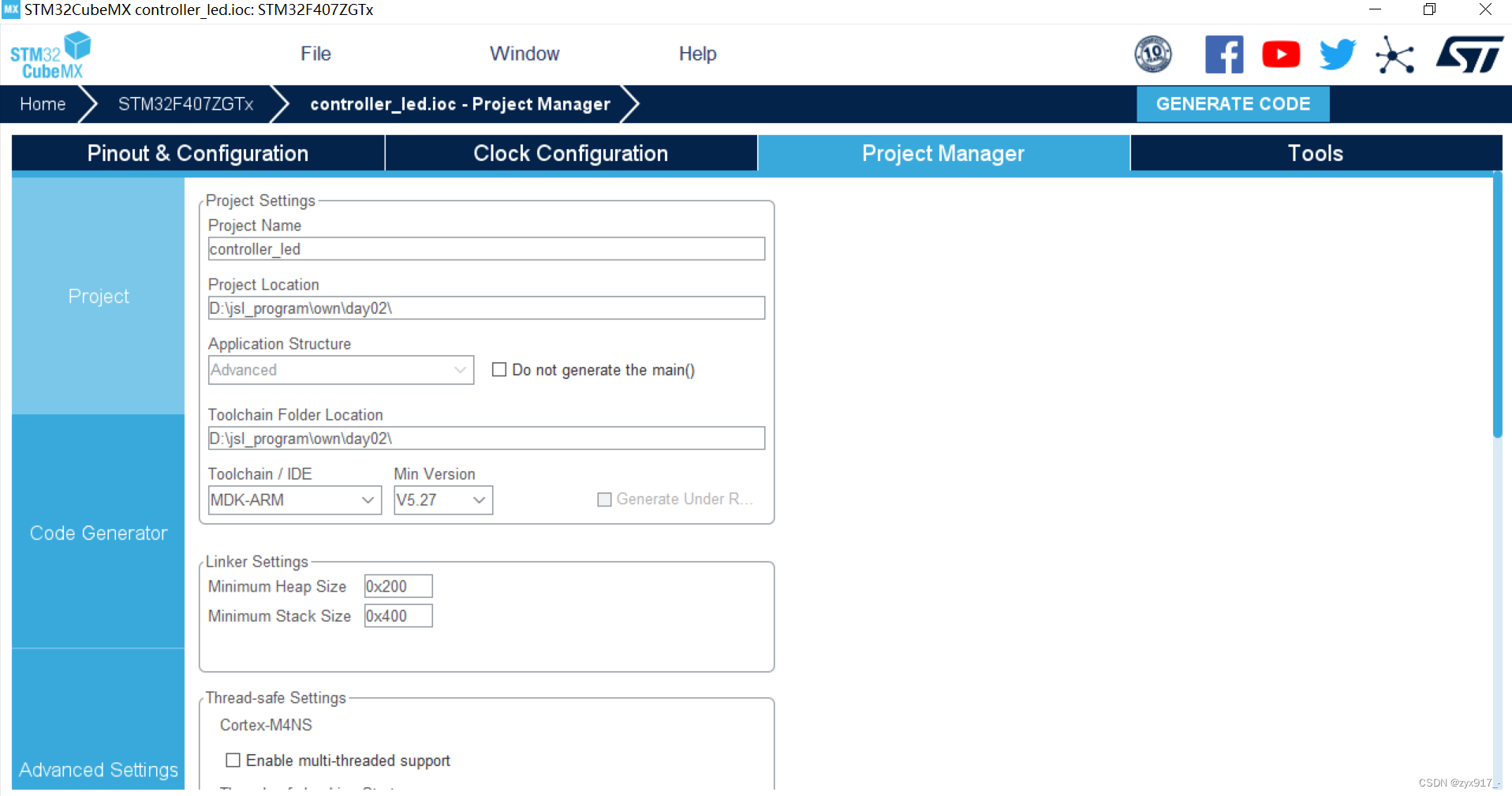

- 点击Project Manager进行工程的相关配置。输入工程名,保存路径。iDE选择MDK-ARM V5.27

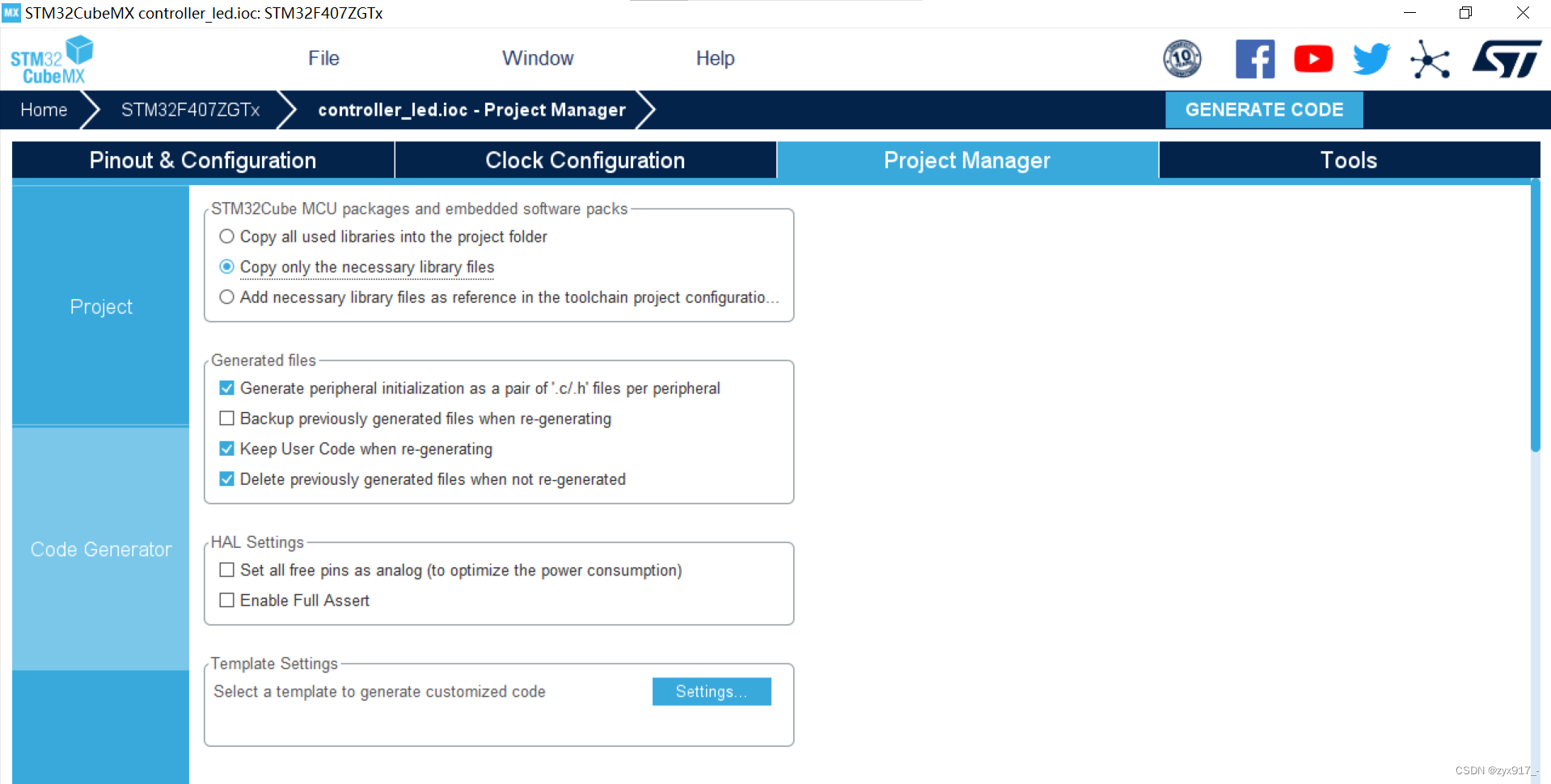

- 在Code Generfator中勾选Generate peripheral initlalization as a pair of '.cl.h files per peripheral
- 点击GENERATE CODE生成代码,弹出的选择框选Open Project打开工程。
- 新建led.c和led.h,分别保存到Core/Src Core/Inc文件夹中,并将源文件添加到工程。
- led.c
#include "led.h"
#include "main.h"
#include "stm32f4xx_hal.h"
GPIO_TypeDef* GPIO_PORT[] = {
LED0_GPIO_Port,
LED1_GPIO_Port
};
const uint16_t GPIO_PIN[] ={
LED0_Pin,
LED1_Pin
};
//点亮LED
void led_on(Led_TypeDef led)
{
HAL_GPIO_WritePin(GPIO_PORT[led],GPIO_PIN[led],GPIO_PIN_RESET);
}
//熄灭LED
void led_off(Led_TypeDef led)
{
HAL_GPIO_WritePin(GPIO_PORT[led],GPIO_PIN[led],GPIO_PIN_SET);
}
//切换LED灯
void led_Toggle(Led_TypeDef led)
{
HAL_GPIO_TogglePin(GPIO_PORT[led],GPIO_PIN[led]);
}
KEYState_TypeDef GetState(void)
{
if(HAL_GPIO_ReadPin(KEY0_GPIO_Port,KEY0_Pin) == GPIO_PIN_SET)
{
return (KEYState_TypeDef) KEY_1;
} else if(HAL_GPIO_ReadPin(KEY1_GPIO_Port,KEY1_Pin) == GPIO_PIN_SET)
{
return (KEYState_TypeDef) KEY_2;
} else {
return (KEYState_TypeDef) KEY_NONE;
}
}
- led.h
#ifndef __LED_H__
#define __LED_H__
typedef enum
{
LED1 = 0,
LED2 = 1,
}Led_TypeDef;
typedef enum
{
KEY_1 = 0,
KEY_2 = 1,
KEY_NONE = 2
}KEYState_TypeDef;
void led_on(Led_TypeDef led);
//熄灭LED
void led_off(Led_TypeDef led);
//切换LED灯
void led_Toggle(Led_TypeDef led);
KEYState_TypeDef GetState(void);
#endif
- main.c中while(1)的代码
while (1)
{
/* USER CODE END WHILE */
switch(GetState())
{
case KEY_1 :
led_on(LED1);break;
case KEY_2:
led_on(LED2);break;
case KEY_NONE:
led_off(LED1);
led_off(LED2);break;
default:break;
}

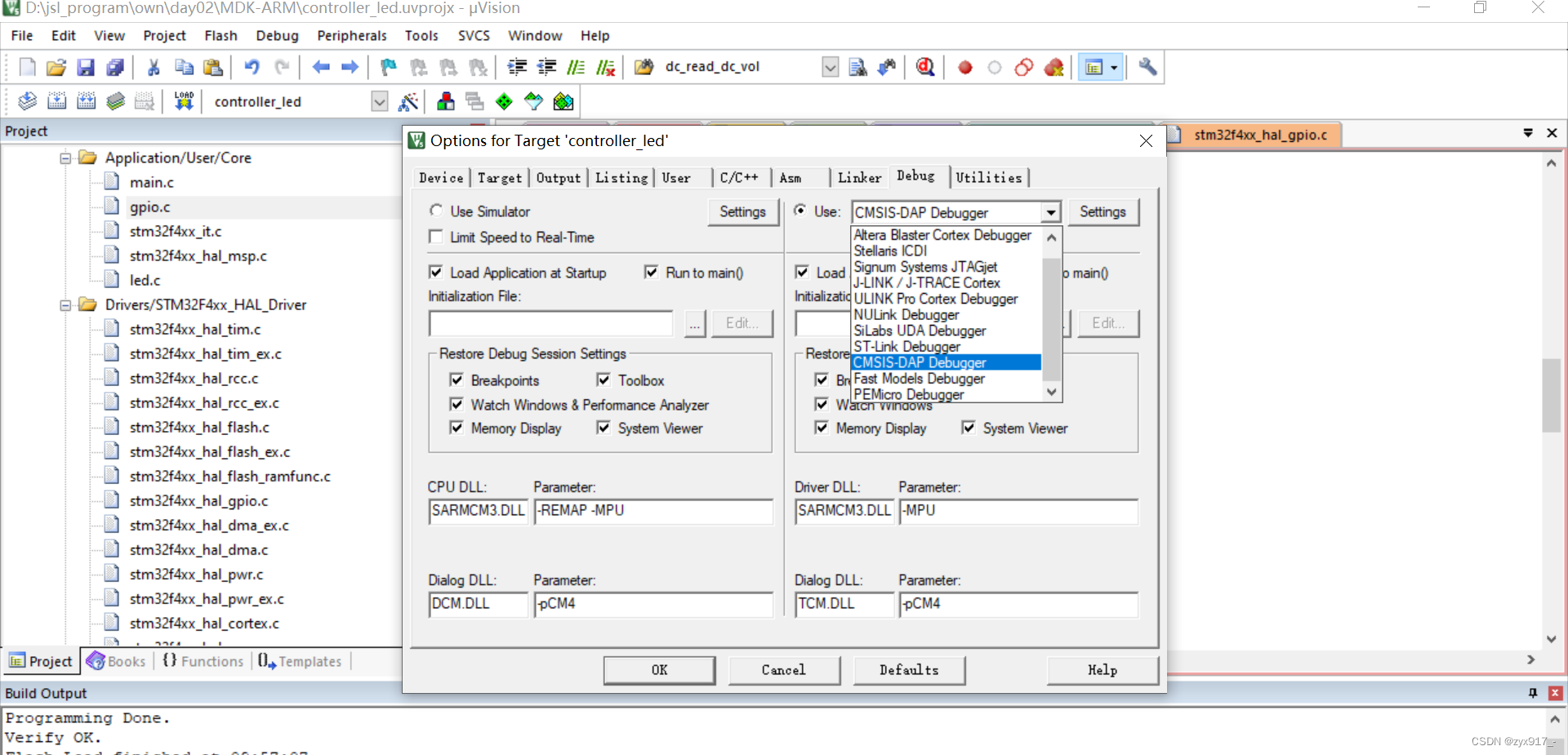

- 根据烧写工具,对Debug进行修改
- 最后调试程序,按下不同按,LED灯的状态改变。
