树莓派GPIO入门(二)：按键控制LED灯的亮暗

一、实验要求

通过按键来控制LED灯的亮暗，所采用的按键为四引脚按键。当按下按键时，LED会亮，当再次按下LED灯时，LED会熄灭。

二、实验材料

• 按键1个(4引脚)
• LED灯1个
• 电阻1个
• 杜邦线若干
• 树莓派4B、RPi.GPIO库

三、实物连接

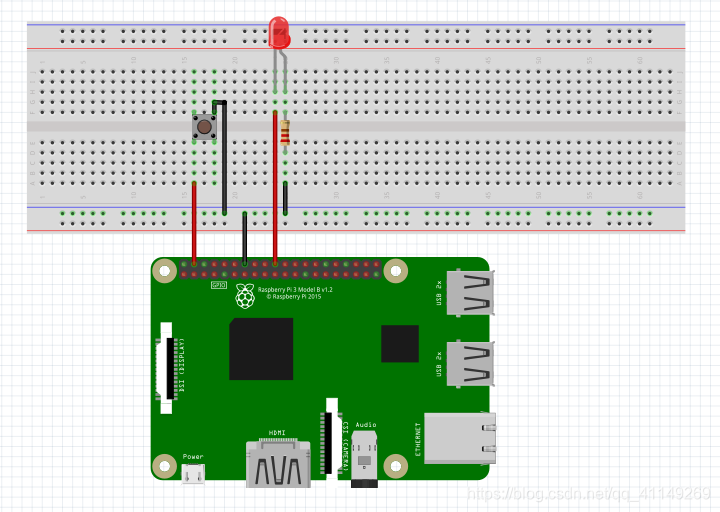

本次实验的树莓派GPIO采用BCM编号方式。按键的一个引脚与树莓派4B的5号引脚连接，对角引脚接地。LED灯的正极与树莓派4B的26号引脚连接。

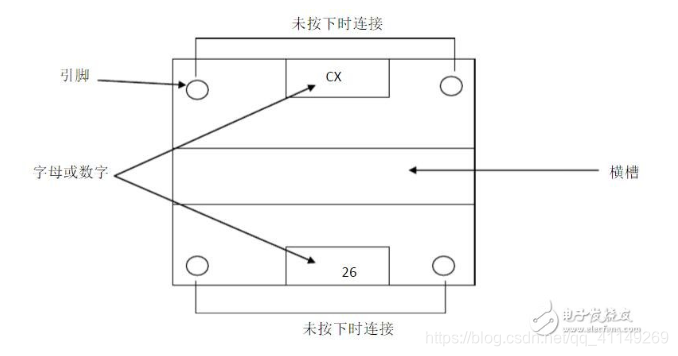

四脚按键的底部图如下所示：

这种开关的工作原理，其实和普通按钮开关的工作原理差不多，由常开触点、常闭触点组合而成，在四脚按键开关中，常开触点的作用，就是当压力向常开触点施压时，这个电路就呈现接通状态；当撤销这种压力的时候，就恢复到了原始的常闭触点，也就是所谓的断开。
