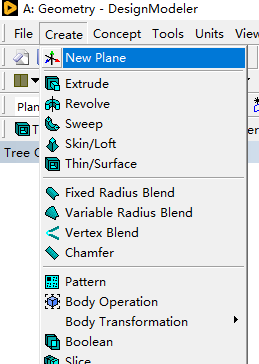

进入DM模块,对圆面新建一个平面。

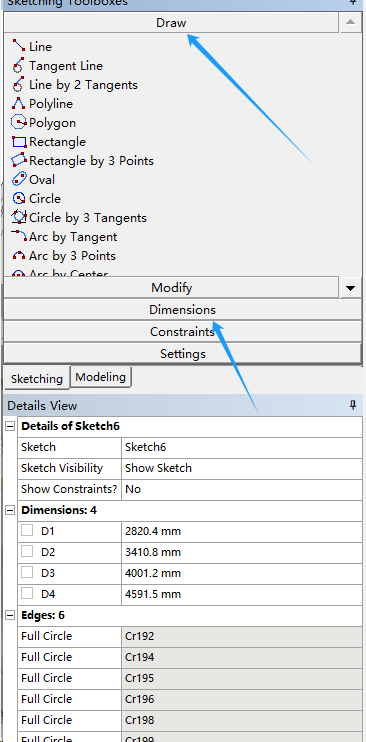

在该平面内新建草图,画几个不同尺寸的圆,点击generate

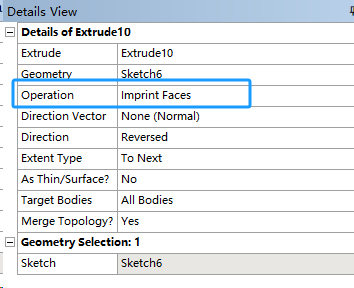

选择extrude拉伸,选择刚才创建的草图,然后在operation中选择imprint faces
点击generate即可。
ANSYS Workbench中的拉伸operation没有imprint face选项解决办法:
先将模型解冻(unfreeze),在tools菜单中有,解冻之后就可以添加了。
参考:
ANSYS Workbench中的拉伸operation没有imprint face选项_百度知道 (baidu.com)
