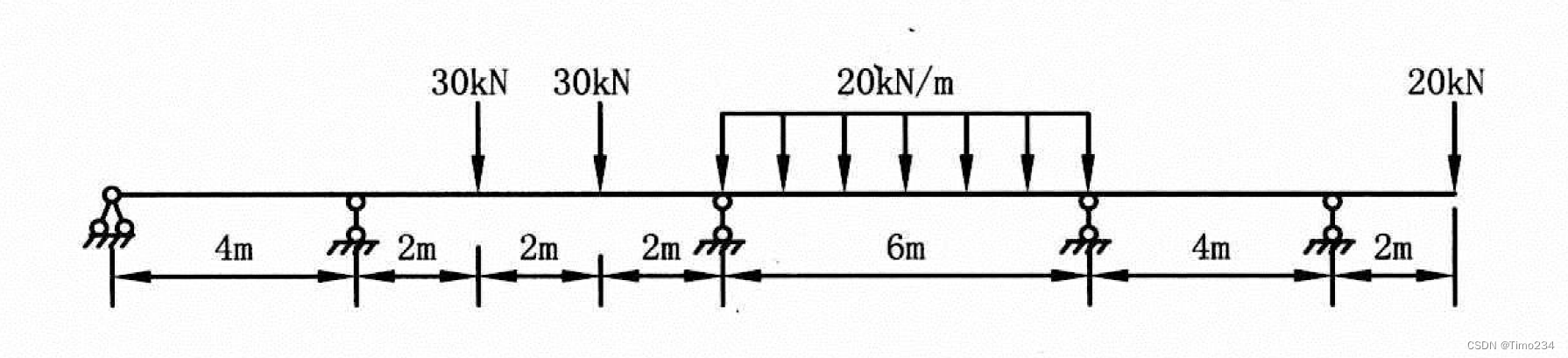

如上图所示多跨梁,用ansys绘制剪力弯矩图,并求出支座反作用力。
FINISH $/CLEAR $/PREP7
ET,1,BEAM3
MP,EX,1,2.1E11
MP,PRXY,1,0.3
R,1,0.4,0.01,0.2
K,1,0
K,2,4
K,3,6
K,4,8
K,5,10
K,6,16
K,7,20
K,8,22
*DO,I,1,7
L,I,I+1
*ENDDO
LESIZE,ALL,0.2
LMESH,ALL
DK,1,UX,,,,UY
DK,2,UY
DK,5,UY
DK,6,UY
DK,7,UY
FK,3,FY,-30000
FK,4,FY,-30000
FK,8,FY,-20000
LSEL,S,,,5
ESLL,S,
SFBEAM,ALL,1,PRES,20000
ALLSEL,ALL
/SOLU
SOLVE
FINISH
/POST1
PBC,U,,1
PLDISP,1
PRESOL,ELEM
PNUM,SVAL,1
ETABLE,MI,SMISC,6
ETABLE,MJ,SMISC,12
PLLS,MI,MJ,-1
ETABLE,FI,SMISC,2
ETABLE,FJ,SMISC,8
PLLS,FI,FJ,-1
PRRSOL,FY

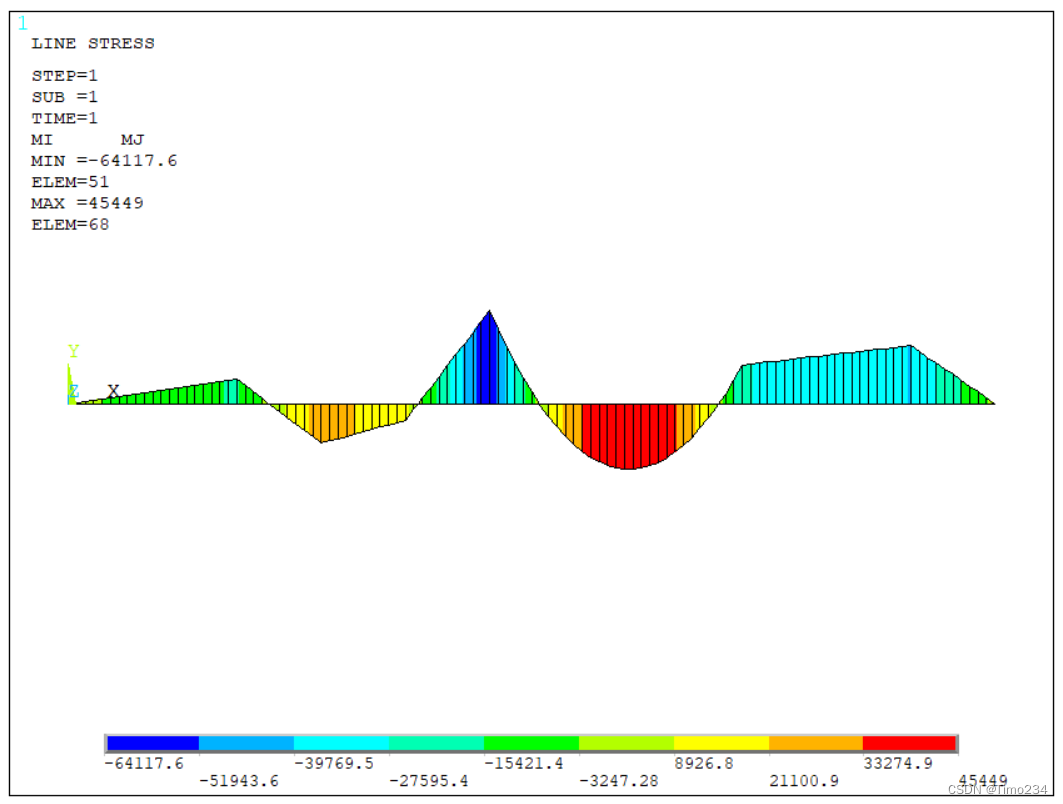

下面是ansys绘制的多跨梁弯矩分布图

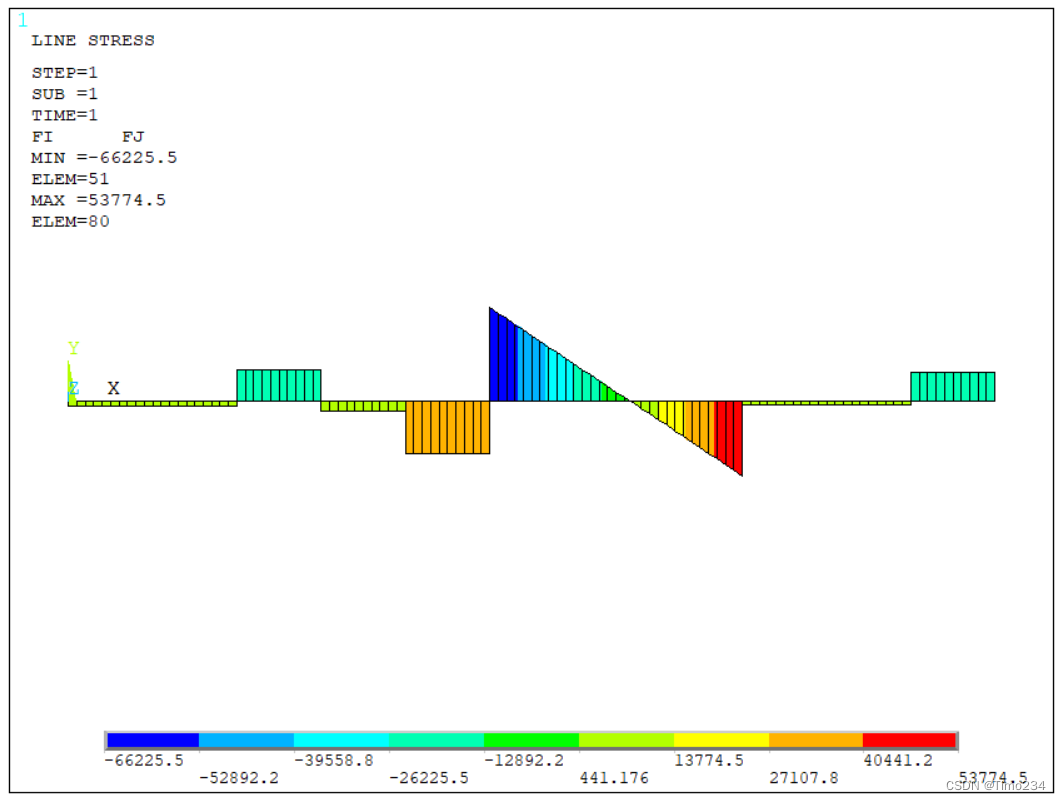

下面是ansys绘制的多跨梁剪力分布图

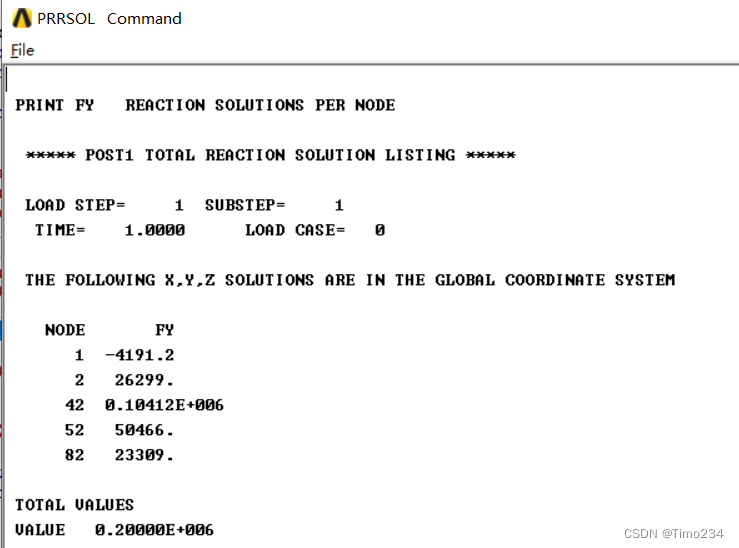

下面是ansys求出的支反力
总支反力200kN,与外载荷大小相等,方向相反。
各个支点支反力分别是-4191.2kN、104120kN、50466kN、23309kN、26299kN
