关于LDO与DCDC电源（粗浅认知与比较）

LDO（low drop-out）中文名称为低压差线性稳压器

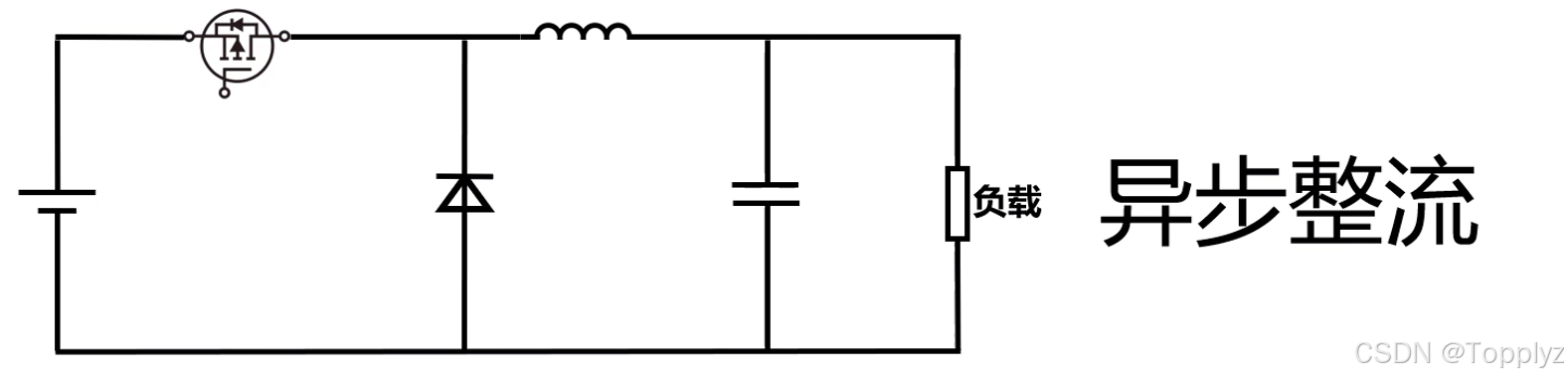

DC DC中文名称为开关稳压器，可以理解为周期性的开关电路。开关稳压器有两种设计，buck converter只能降压不能升压，boost converter 只能升压不能降压。在同一个芯片/电路中把buck和boost串起来，就是buck-boost converter，就能做到既可以降压又可以升压了。下图为DCDC的拓扑结构。

MOS管的作用为开关，输出PWM波，得到的电压大小=PWM的占空比。

电容作为储能器件，使PWM波输出平滑的值（纹波）（积分）。

由于电容两端电压不能突变，电感的作用就是抑制电流的变化的

当MOS管截止时，电感左边是处于悬空状态的，又由于电感两端电流不能突变，所以加入一个二极管。二极管的作用是续流二极管。保证在MOS管截止时，能放电，而导通时，不让左边电源与地短路。

改进：

由于二极管的管压降是恒定的，当它工作时，所产生的功耗也较高（管压降为0.7V，电流为1A时，功耗就是0.7W），发热也会严重。

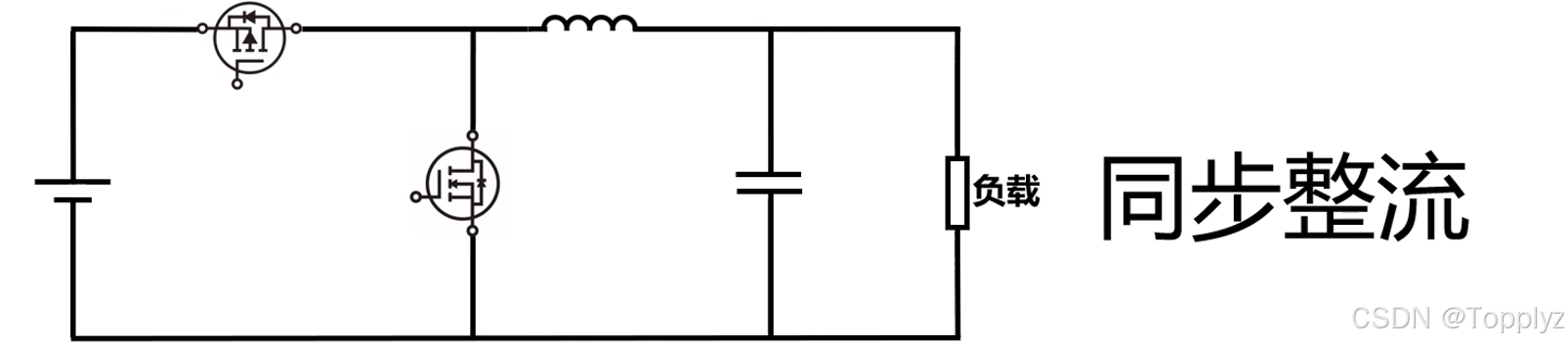

将二极管用另一个MOS管替代就能解决这个问题，只需要保证两个MOS管的状态相反，一个开启另一个关闭即可。

	LDO	DCDC
优点	电路结构简单，成本低，纹波小（输出的平稳度），低功耗	更高效（80％以上），发热低
缺点	在高压差，大电流的时候容易发烫 转换效率低	纹波大，成本大
应用场景	低压差，小电流 不适合输入高压差，大电流的场景，这会导致芯片本身的发热十分严重	高压差，大电流

两者几乎的优缺点几乎是互补的。

关于效率：

假设12V-5V的应用场景,若需要输出功率为5V*2A=10W的输出

DCDC方案：输入功率为 10W/80％=12.5W   --> 输入电流为12.5W/12V ≈ 1A。只需要一个12V/1A的输入电源即可。输入电流远小于输出电流

LDO方案：效率=输出电压/输入电压*100％。所以压差越大，效率越低  --> 输入功率：10W/(5/12)=23.8W。输入电流23.8W/12V=2A ，电流比DCDC方案大了一倍。

参考：B站  工科男孙老师
