硬件设计17之DCDC-MP2315解读



时间：2018.3.30  作者：Tom   工作：HWE 说明：如需转载，请注明出处。 说明：如需转载，请注明出处。

1.一个很重要的经验

首先一个非常重要的经验：我们用的最多的DCDC芯片就是TI和MPS的芯片。

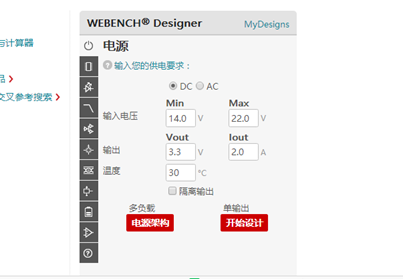

TI的官网有可以帮你选器件的一个搜索界面，你可以进入界面根据输入输出电流选择网页推荐给你的器件，然后仔细看数据手册。http://www.ti.com.cn/。简直不要太爽。

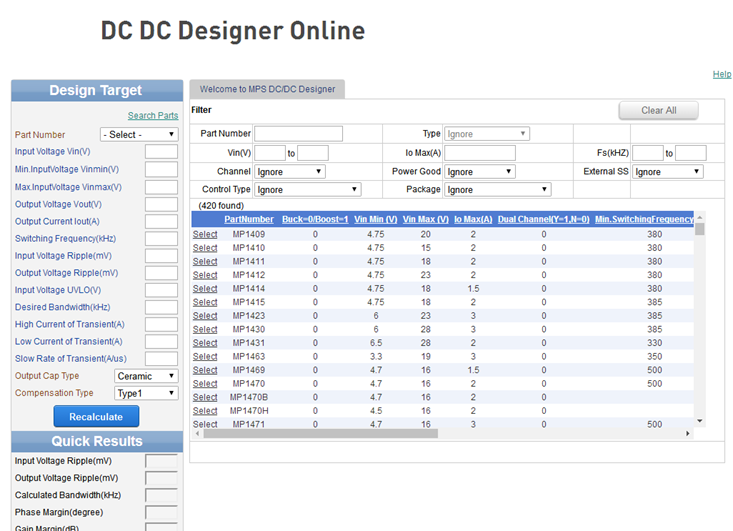

同样的。MPS官网也提供了一款设计软件：http://www.monolithicpower.com/en/design-tools/design-tools.html/。你也可以在线设计：http://www.monolithicpower.com/en/design-tools/design-tools/dc-dc-designer-online.html。这款在线软件不仅给你推荐电路，甚至可以仿真给出各种结果。这个看起来更爽！！

下面开始我们的数据手册的分析之路，同时也会提到我们设计过程中应该注意的问题。下一节我们再去看TI的芯片。

2.MPS2315

2.1 简述

从右上角的标签和特性可以看出来，MP2315是同步降压转换器，DC/DC的切换频率是500kHz，输入范围为4.5V～24V，最大输出电压为3A。

一般情况下，我们看到上述DC/DC频率、输入范围，输出范围，输出电流就进行设计电路了，新手一般都不会看其他的，或者需要一些参数再看个表就结束了。。。

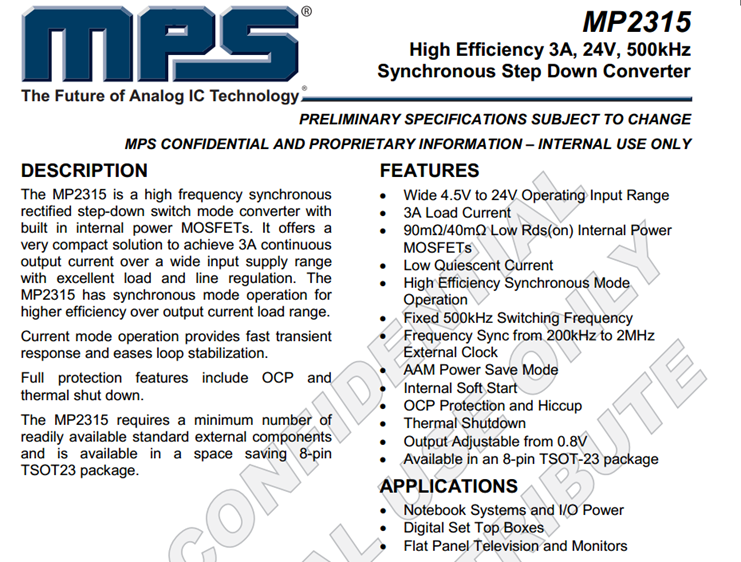

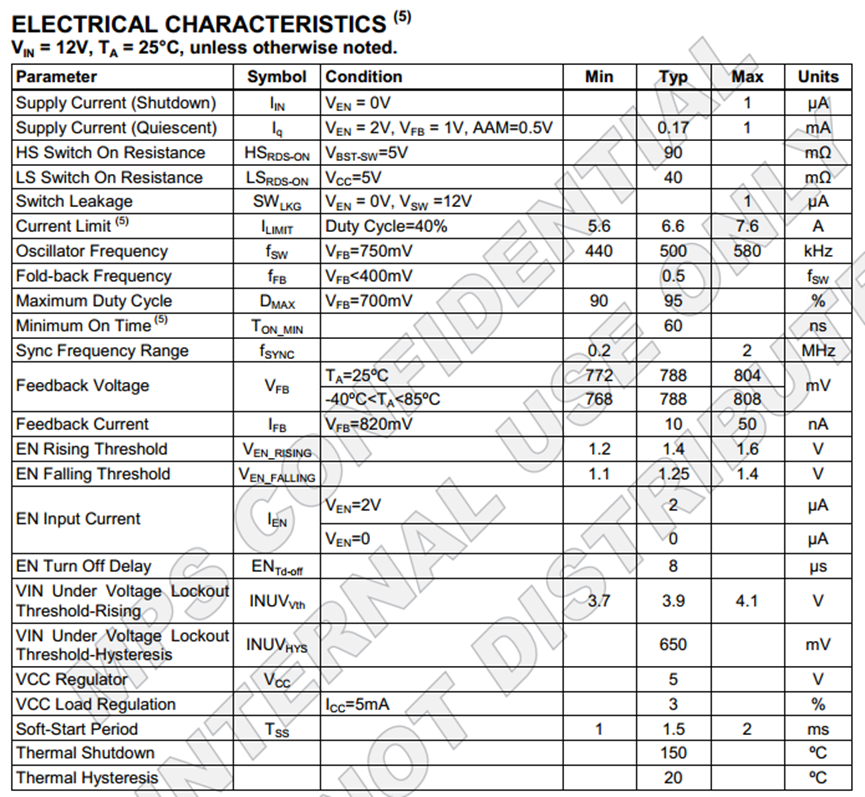

实际上这个数据手册的第一页有很多信息的。第一是简述、第二是特性，第三是应用，下面还有推荐电路和效率图表。我们把参数都贴出来：

我们需要关注的点有哪些呢：
