AD9361、AD9613高速AD采集处理开发案例，基于C6678+Kintex-7

前言

本文主要介绍基于DSP+FPGA的高速AD采集处理案例，可满足软件无线电、雷达探测、定位导航、水下探测等领域的实际应用。

开发平台

1. 评估板

基于TI TMS320C6678 DSP + Xilinx Kintex-7 FPGA

图 1

1. AD模块

（1）AD9361模块

图 2

1. AD9613模块

图 3

AD9361案例

1. 案例说明

本案例基于ADI AD9361模块AD-FMCOMMS3-EBZ和创龙科技TL6678F-EasyEVM评估板搭建AD9361 RF(Radio Frequency)收发测试平台，实现QPSK(Quadrature Phase Shift Keying)数字调制。AD-FMCOMMS3-EBZ模块开发官方参考链接：https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz。

1. 案例测试

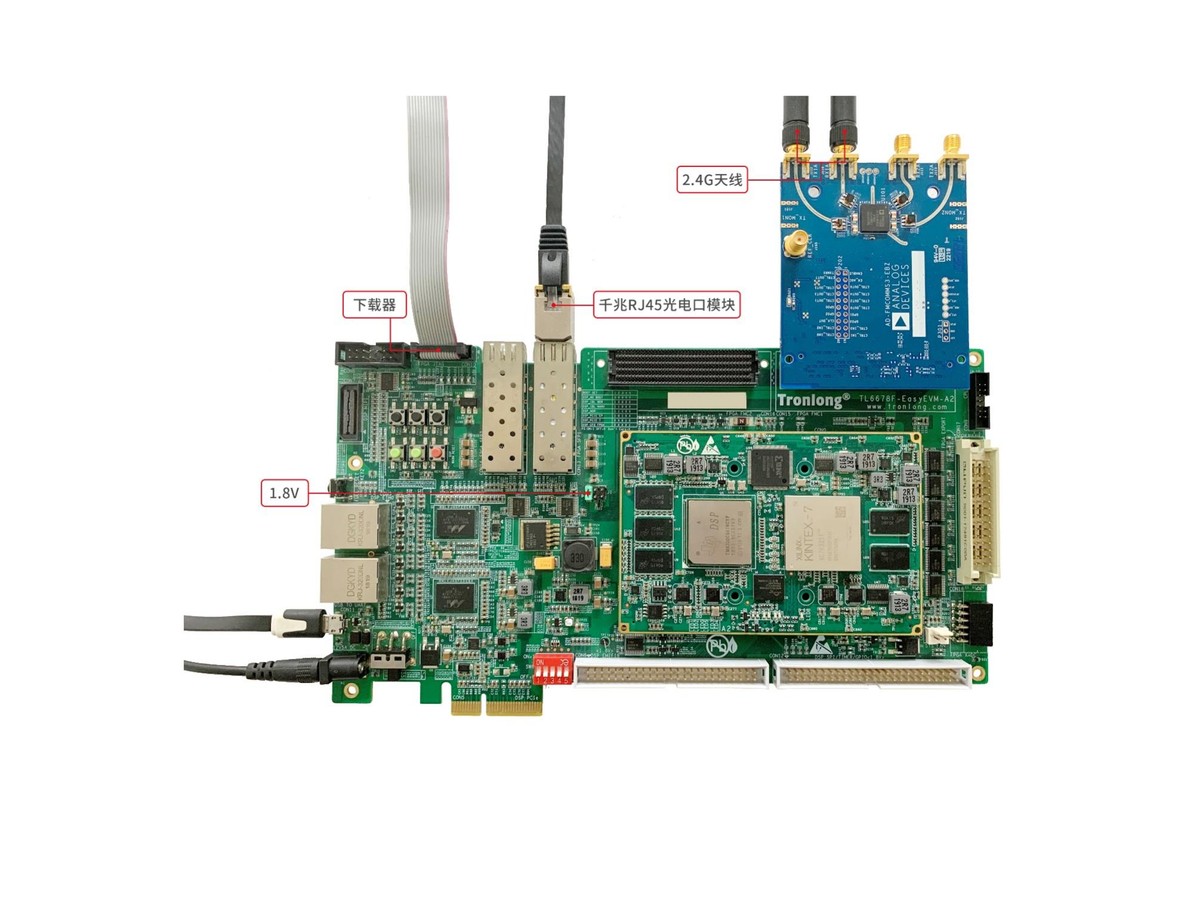

图 4 硬件连接

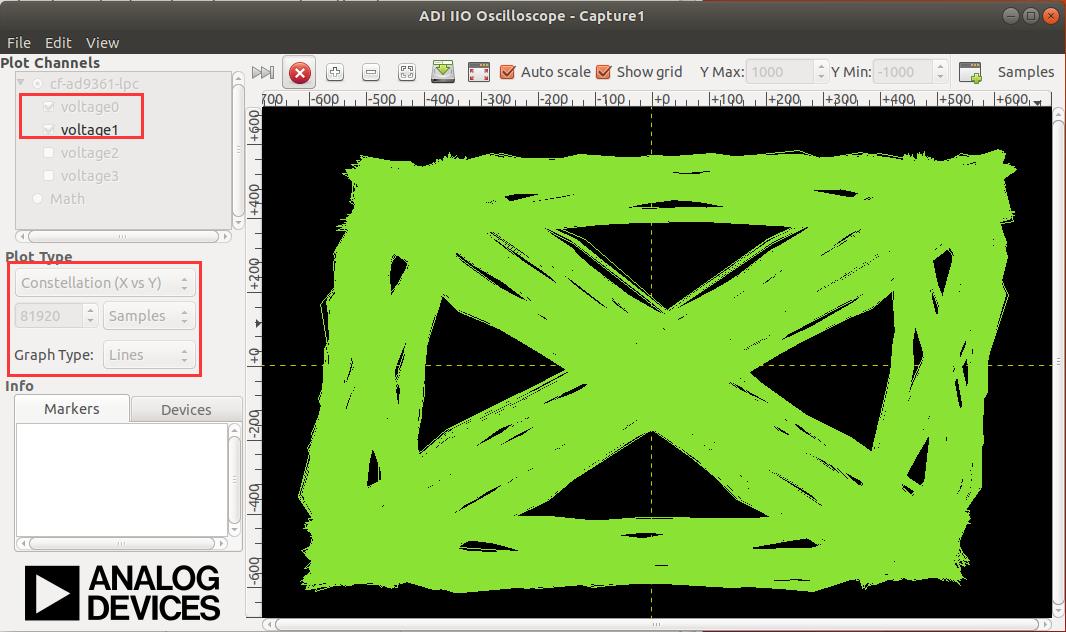

图 5 线状形式星座图

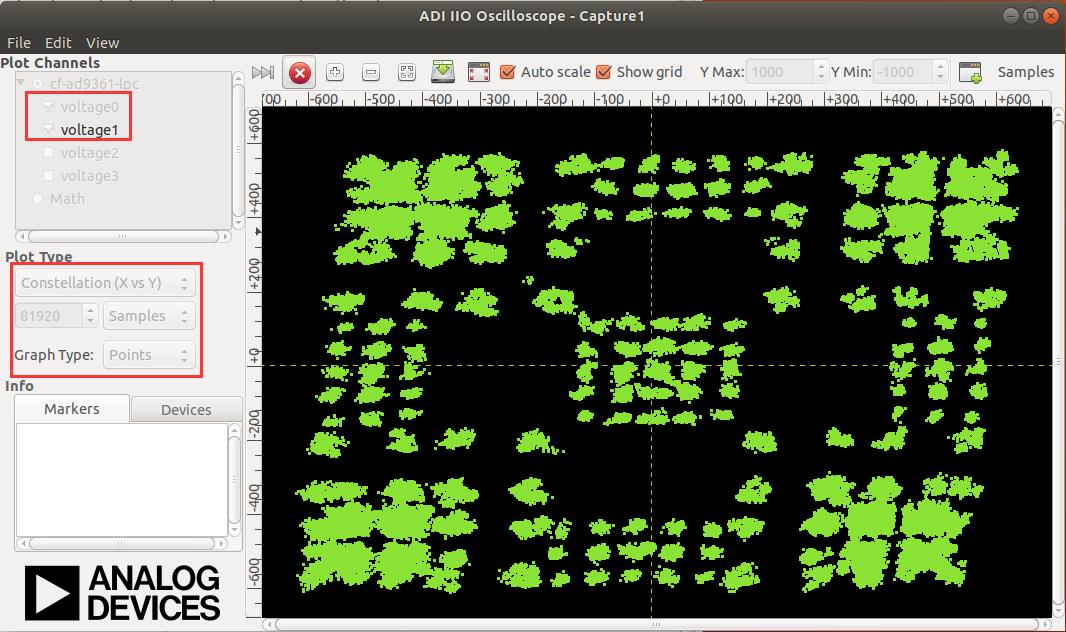

图 6 点状形式星座图

AD9613案例

1. 案例说明

案例功能：FPGA端通过AD9613以250MSPS速率采集AD数据后，将数据通过SRIO总线传输至DSP端进行FFT算法处理。

FPGA端作为SRIO Initiator，DSP端作为SRIO Target。FPGA端通过SRIO SWRITE方式将数据传输至DSP端的0x0C3F0000地址空间，单次传输数据量为16KByte，每传输16KByte数据就发送一个DOORBELL信息。DSP端响应DOORBELL信息后，使用C66xx_0~C66xx_7进行FFT算法处理。

AD9613采样双通道12bit数据，由于传输时将12bit数据按照16bit进行发送，因此实际发送数据量为16bit x 2 x 250MSPS = 8Gbps。

图 7 FPGA端程序功能框图

1. 案例测试

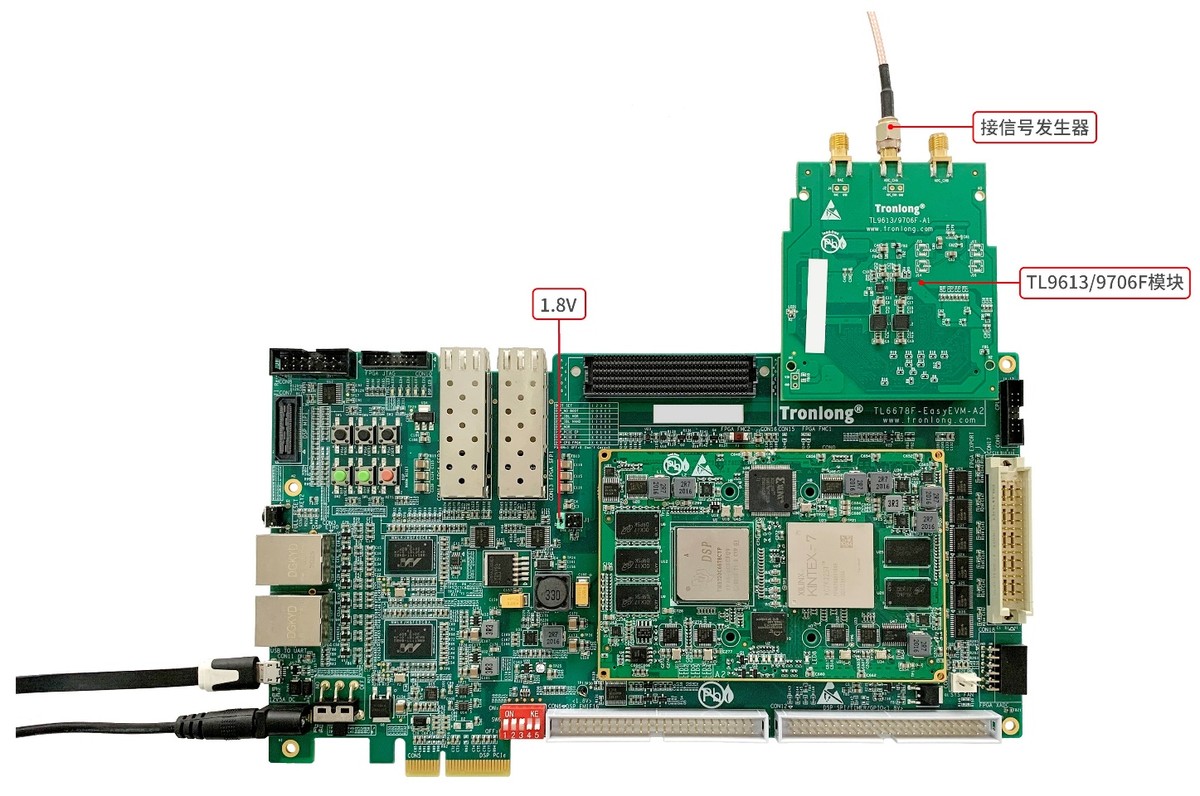

图 8 硬件连接

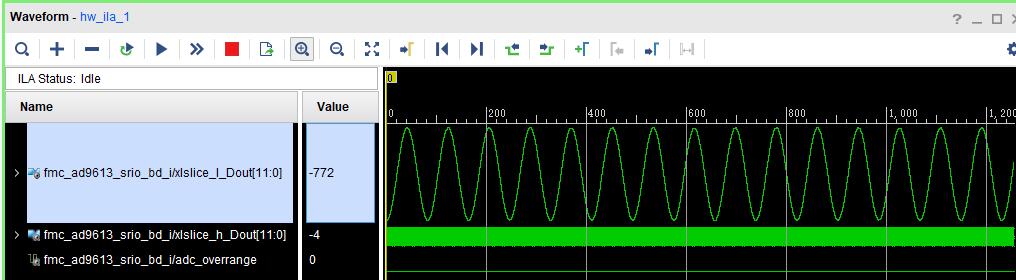

图 9 FPGA端ILA触发抓取的AD数据波形

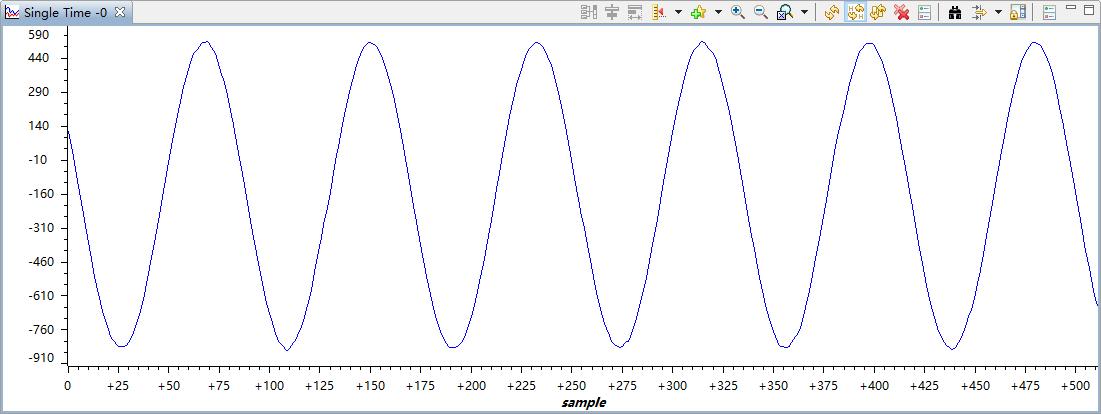

图 10 CCS原始信号时域波形

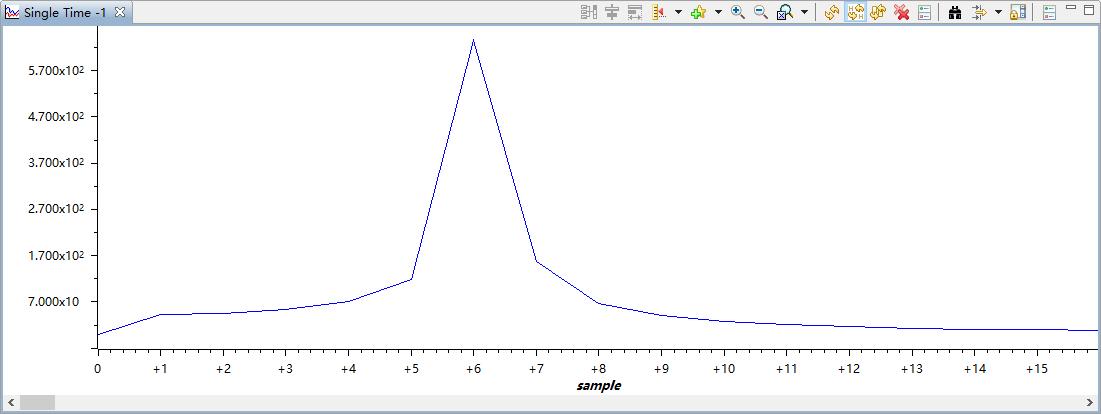

图 11 经FFT处理后的信号频域（振幅）波形

案例源码、产品资料（用户手册、核心板硬件资料、产品规格书）可评论区留言。
