【技术博客】MW级双馈风力发电系统：双PWM变换器控制策略及性能分析，MW级双馈风力发电系统的双PWM变换器控制及CP曲线观察

MW级双馈风力发电系统，双pwm变换器控制系统，自建了风力机模型，可以观察cp曲线。
（1）转子侧采用基于定子电压定向的控制策略，采用PQ功率双闭环控制结构，见附图。
（2）网侧采用基于零d轴双闭环控制，维持直流电压稳定，见附图。

ID:13100718488218370

未见花开

MW级双馈风力发电系统是一种先进的发电系统，它能够实现高效的风能转化为电能。该系统采用了双PWM变换器控制系统，具有较高的稳定性和可靠性。同时，该系统还自建了风力机模型，通过观察cp曲线，可以更好地了解风力机的工作性能。

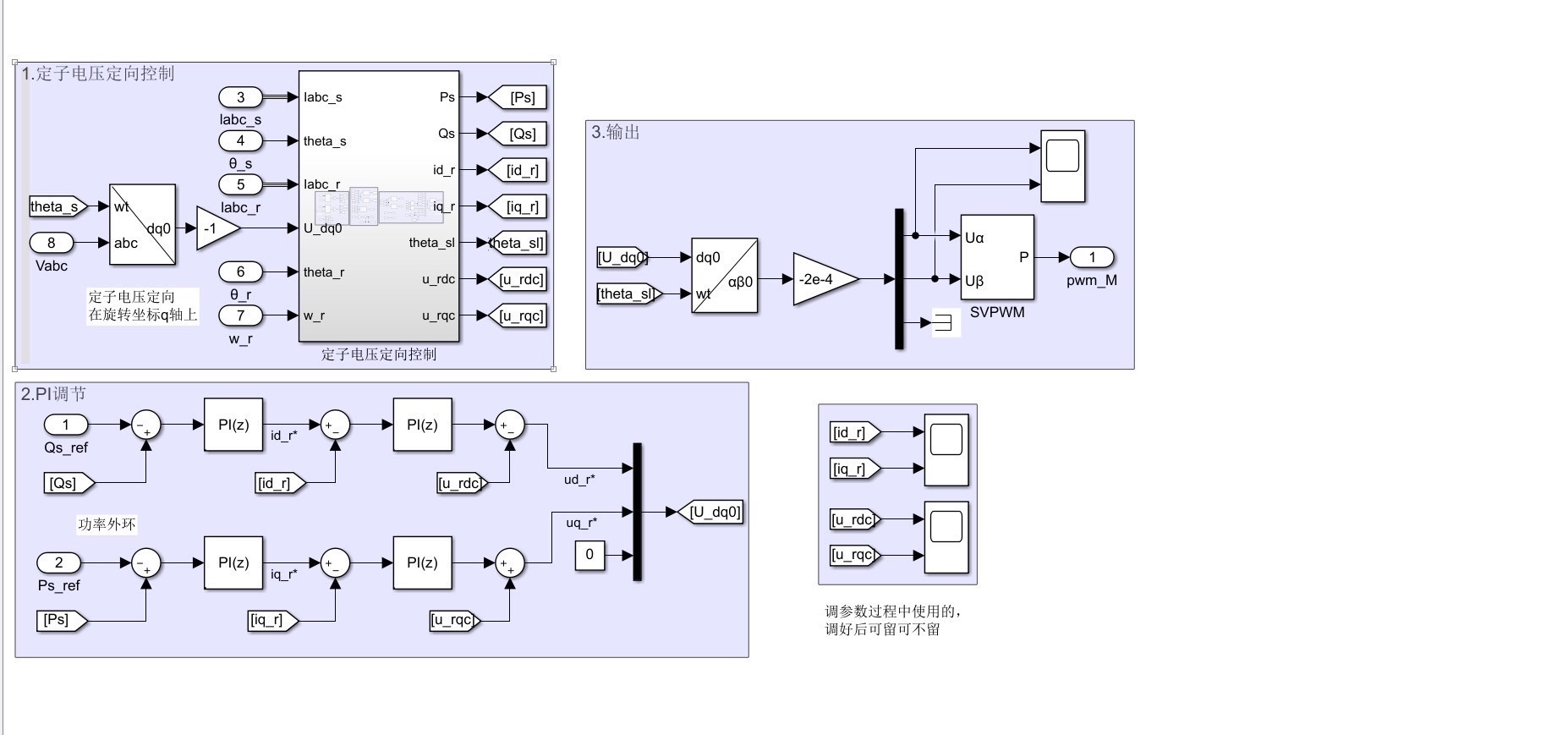

在MW级双馈风力发电系统中，转子侧采用了基于定子电压定向的控制策略。这种控制策略采用了PQ功率双闭环控制结构，如图1所示。通过对转子侧电压进行定向控制，可以实现对发电机转矩的精确控制，从而提高系统的响应速度和稳定性。同时，采用PQ功率双闭环控制结构，可以实现对发电机功率的精确控制，确保系统能够按照需求输出稳定的电能。

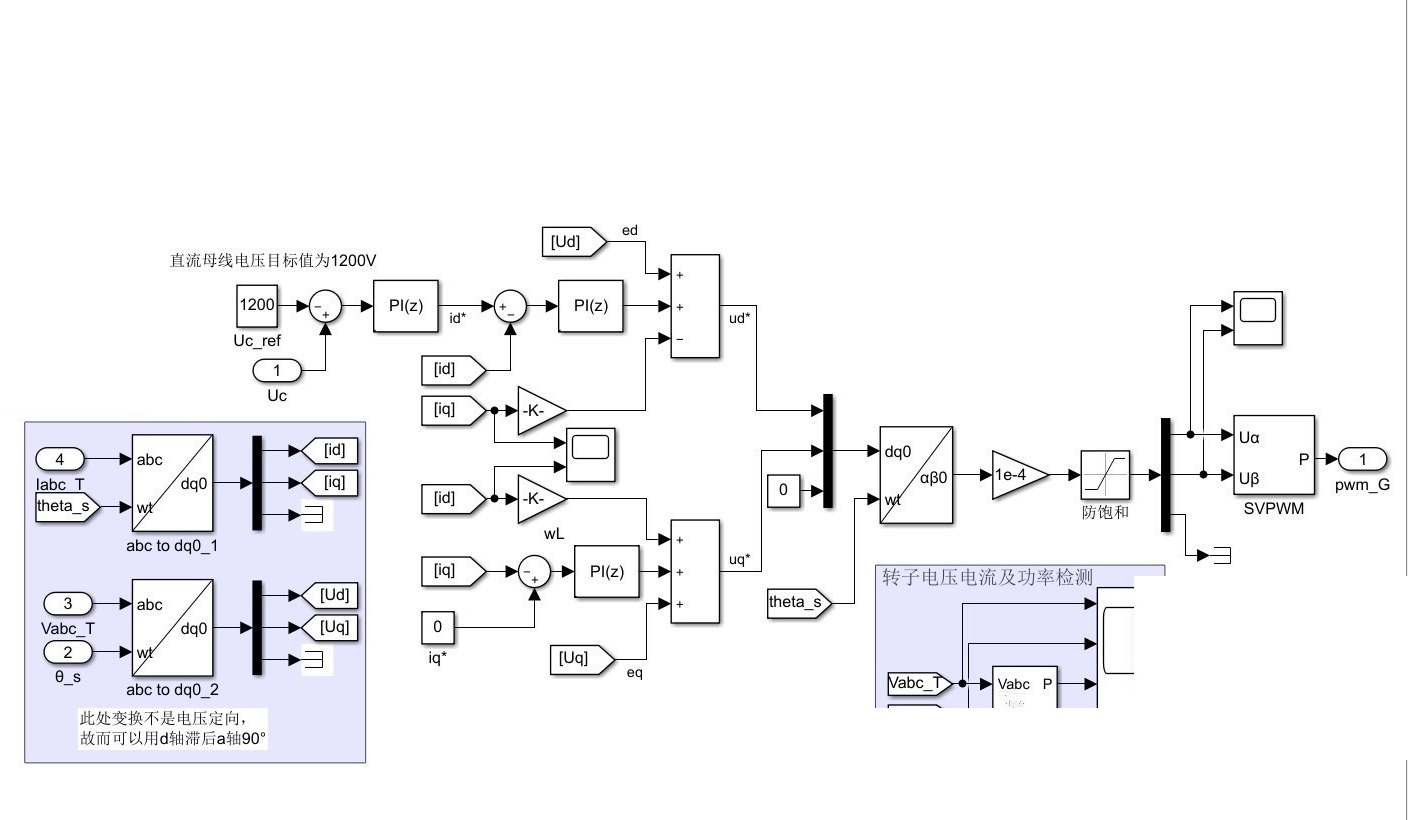

在MW级双馈风力发电系统中，网侧采用了基于零d轴双闭环控制。网侧控制的主要目的是维持系统的直流电压稳定，确保电能能够平稳地注入到电网中。图2展示了基于零d轴双闭环控制的系统结构。通过对网侧电压的控制，可以实现对直流电压的精确调节，从而保持系统的稳定运行。采用零d轴双闭环控制结构，可以更好地应对外界的扰动，提高系统的抗干扰能力。

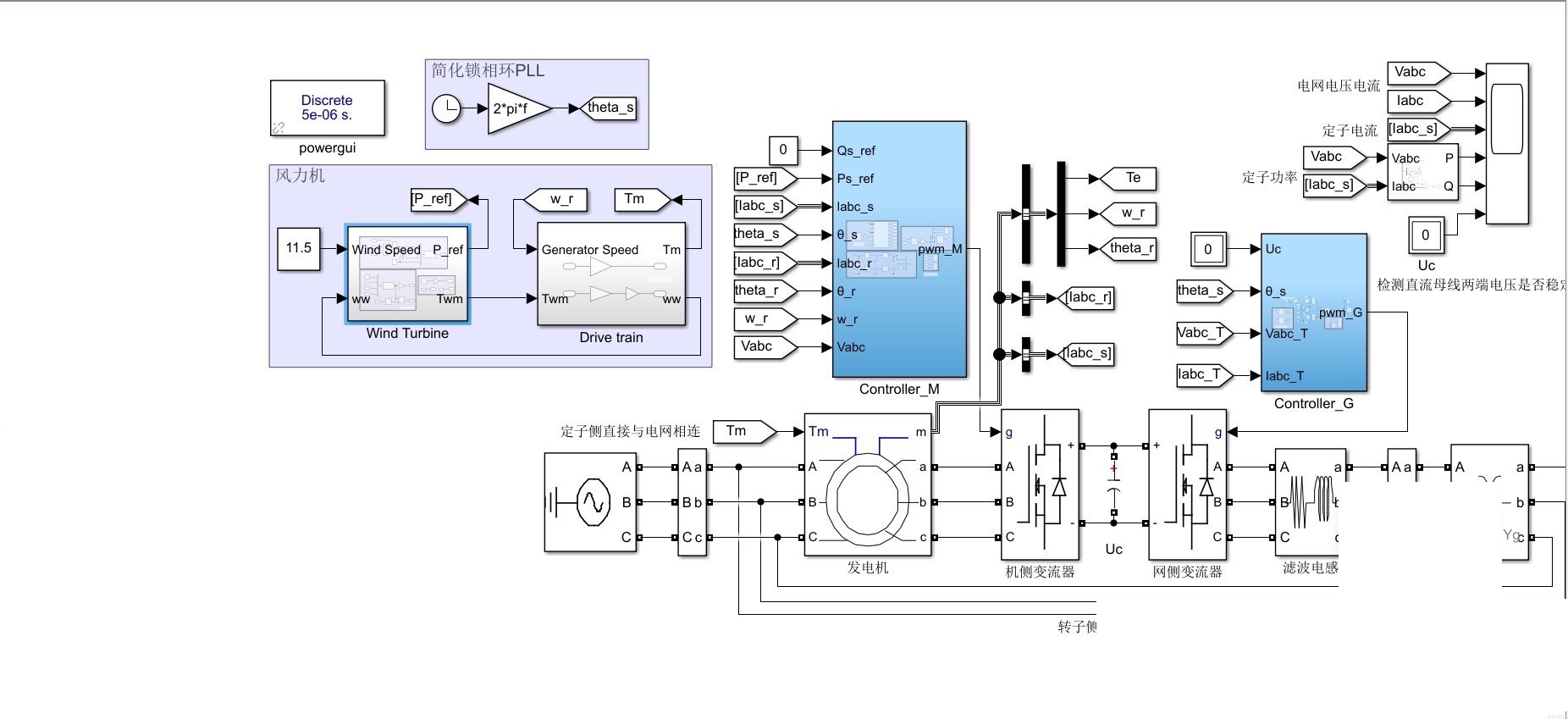

MW级双馈风力发电系统的控制系统结构如图所示，整个系统包括了转子侧和网侧的控制回路。转子侧控制回路实现了对发电机转矩和功率的精确控制，而网侧控制回路则维持系统的直流电压稳定。通过这种双闭环控制结构，MW级双馈风力发电系统能够稳定地将风能转化为电能，并将其注入到电网中。

总之，MW级双馈风力发电系统采用了双PWM变换器控制系统，通过转子侧和网侧的双闭环控制，实现了对发电机转矩、功率和直流电压的精确控制。通过自建的风力机模型，可以观察到系统的cp曲线，进一步了解系统的工作性能。MW级双馈风力发电系统在风能转化为电能方面具有较高的效率和可靠性，在实际应用中具有广阔的发展前景。
