你见过1X1毫米的LDO低压差线性稳压器吗？ME6211

1X1毫米LDO低压差线性稳压器

它就是南京微盟的ME6211
批量价格约0.14元，价格不重要，重要的是它太小了，部分设计还真需要它。
对于常规的USB输入来说，需要在其电源输入端串联一个小体积的二极管，因为1X1毫米的封装，散热会有限制。
这点需要注意，不要直接接入5V。
下面的带格子的图片，每个格子是1X1毫米

ME6211顶视图

ME6211顶视图

ME6211底视图

ME6211底视图

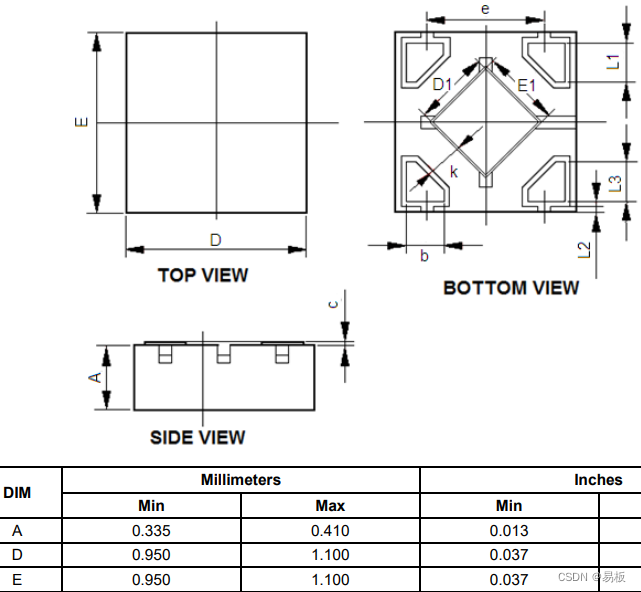

FBP1*1-4封装，一个正方形，最小边长0.95毫米，最大边长1.1毫米，爱了吗？

FBP1*1-4封装

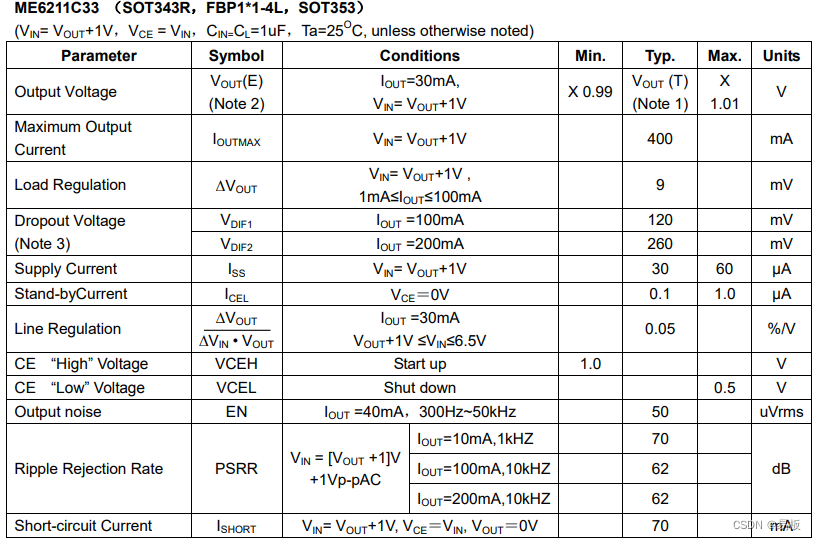

输出电压有多种，下表为3.3V输出的ME6211C33，最大输出电流0.4A，输出200毫安时。压差需要0.26V。

ME6211C33电器参数

注意：

1. VOUT （T） ：指定输出电压
   2.VOUT （E） ：有效输出电压 （ le.Vin 引脚提供“VOUT （T）+1.0V”时的输出电压，同时保持一定的 Iout 值。
   3.VDIF：VIN1 –VOUT （E）’
   VIN1 ：VOUT（E）’ 随着输入电压逐渐降低而出现时的输入电压。
   VOUT （E）'=当输入充分稳定的 Iout {VOUT （T）+1.0V} 时，电压等于输出电压的 98%。

稳压电路封装

该芯片有多种封装，使用时需要根据自己需求进行选择，封装类型如下：
3引脚SOT89-3，SOT23-3封装
5引脚SOT23-5，SOT353封装
6引脚DFN2*2-6L

规格书下载，本页顶部

高速LDO稳压器， 高PSRR， 低噪声， ME6211系列

一般描述

ME6211 系列具有高精度、低噪声，CMOS LDO稳压器。提供低输出噪声、高纹波抑制比、低压差
ME6211 系列的开机时间非常快，是当今尖端手机的理想选择。
ME6211 内部包括基准电压源、误差放大器、驱动晶体管、限流器和相位补偿器。ME6211 的限流器折返电路还用作输出限流器和输出引脚的短路保护。ME6211系列还完全兼容低ESR陶瓷电容器，降低成本，提高输出稳定性。由于在宽频率范围内实现了出色的瞬态响应性能和高PSRR，即使在频繁的负载波动中也能保持高水平的输出稳定性。CE功能允许关闭稳压器的输出，从而大大降低功耗。

特征

最大输出电流：500mA（VIN=4.3V，VOUT=3.3V）
压差：100mV@ IOUT =100mA
工作电压范围：2V~6.0V
高精度：±2%
低功耗：40uA（TYP.）
待机电流：0.1uA（TPY.）
高纹波抑制：70dB@1KHz（ME6211C33）
低输出噪声：50uVrms
线性调整率：0.05%（TYP.）

典型应用

手机
无绳电话、无线电通信设备
便携式游戏
相机， 摄像机
基准电压源
电池供电设备

极限参数

参数	符号	额度值	单位
输入电压	VIN	6.5	V
输出电流	IOUT	600	mA
输出电压	VOUT	VSS-0.3~VIN +0.3	V
CE引脚电压	VCE	VSS-0.3~VIN +0.3	V
功耗,SOT23	PD	300	毫瓦
SOT353		250	毫瓦
DFN2*2-6L		300	毫瓦
SOT89		500
工作温度范围	TOPR	-40~+150	°C
存储温度范围	TSTG	-40~+150	°C

选型指南:

ME6211VXXYZ-N
ME: Microne
62: 产品系列
11: 产品类型
V: 版本或功能
XX:输出电压
例如：
12-1.2V
18-1.8V
21-2.1V
25-2.5V
28-2.8V
30-3.0V
33-3.3V
50-5.0V
Y:封装
例如：
P-SOT89-3
M3-SOT23.3
M5-SOT23-5
R5-SOT353
N6-DFN6L
Z：环境标志
例如：
G-无铅
N：产品类别
