ME6211C系列降压芯片驱动电路·降压芯片驱动电路详解

目录

ME6211C常见封装

ME6211C不同系列

​编辑ME6211C驱动电路

ME6211C参考数据手册

---

                                             仅供学习，编写不易，请勿搬运，感谢理解

相同系列LDO驱动电路文章连接

AMS1117芯片驱动电路·降压芯片的驱动电路详解-CSDN博客

LM7805系列降压芯片驱动电路·降压芯片驱动电路详解-CSDN博客

ME6211C常见封装

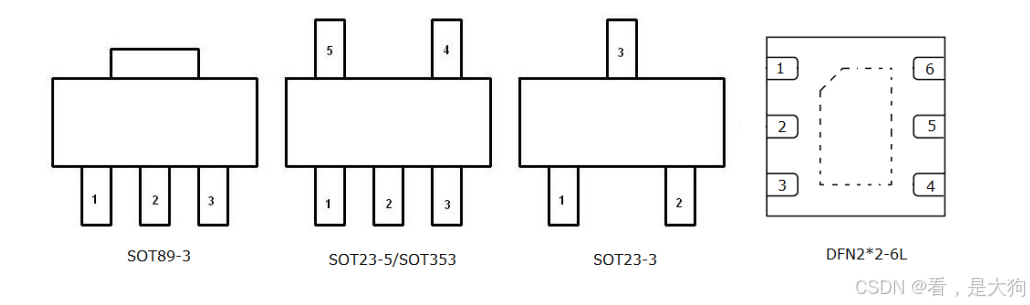

        ME6612有很多不同的封装类型，但是功能还是相同的都是LDO电路降压，用来给输入电压降压，就相当于示波器有着不同的大小，但功能都是一样的，虽然我没有示波器，这是一个悲伤的故事，芯片数据手册里面给的常用封装有 SOT89-3，SOT23-5，SOT23-3，初次之外还有一个DFN2这个封装类型，也就是下面的图，数据手册放到文章末尾。

       这里需要注意的是DFN2类型的这个封装，属于QFN封装大类里面的，QFN这种封装类型，没有传统意义上的引脚从芯片外壳中伸出来，而是引脚以扁平的金属焊盘形式暴露在芯片的底部边缘或者地面上。

        ME6211C不同的封装有着不同的引脚数目，但是功能还是一样的，但是不同的封装类型跟系列类型驱动电路可能有点小改动，但是主要功能引脚的电路还是一样的，多的引脚应该是GND，或者浮空引脚。

ME6211C不同系列

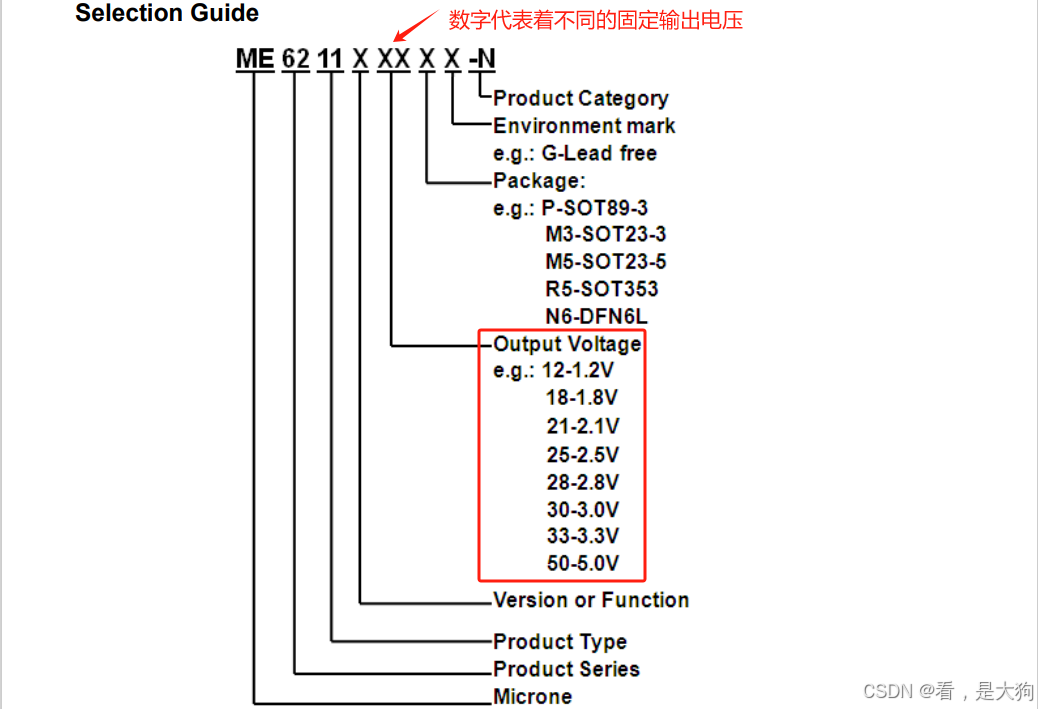

        ME6211C是芯片的名称，是C系列的芯片，手册中还提到有A系列和H系列的芯片，同时这个系列的芯片和AMS1117系列的芯片一样，不同的芯片名称有着不同的固定输出电压。

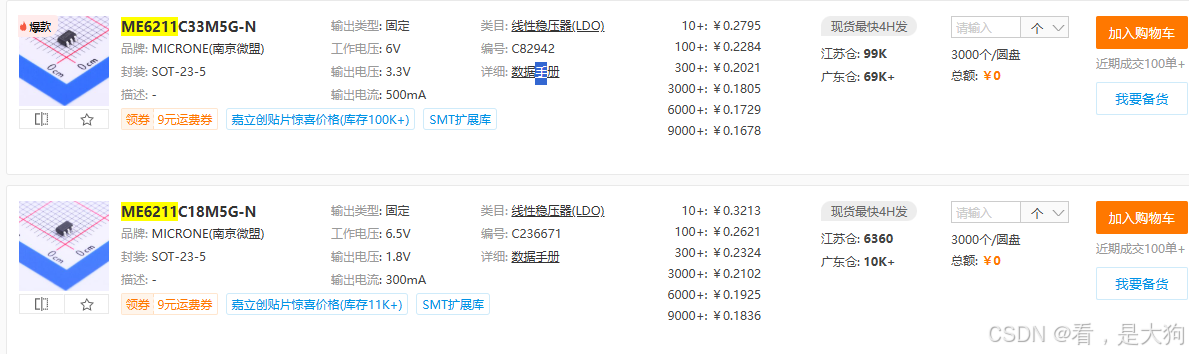

        上面图片里面是两种不同名称的ME6211C，虽然是相同的芯片，但是名称不一样，代表的输出固定电压也就不一样。ME6211C33的意思是满足固定输入电压的情况下输出固定电压3.3V，而ME6211C18的意思就是，满足固定电压的情况下输出固定电压，1.8V。

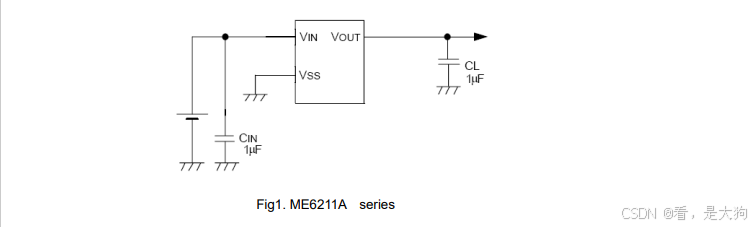

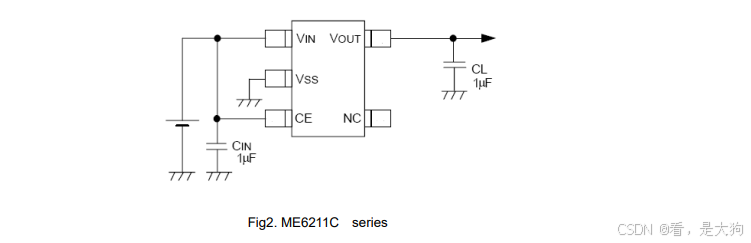

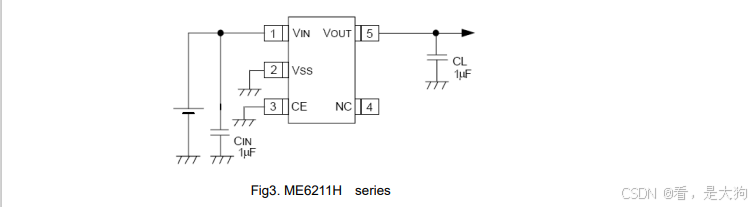

        下面的图是数据手册里面不同的ME6211系列的驱动电路图，这个芯片是分不同的系列的，但是基本功能都是一样的。

 ME6211C驱动电路

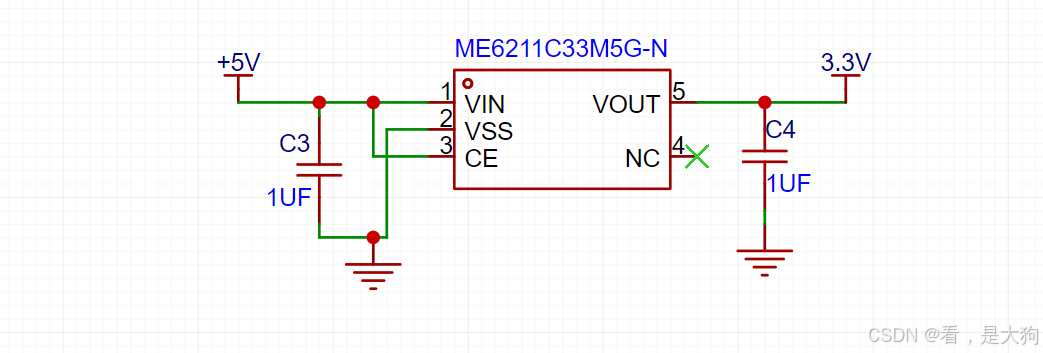

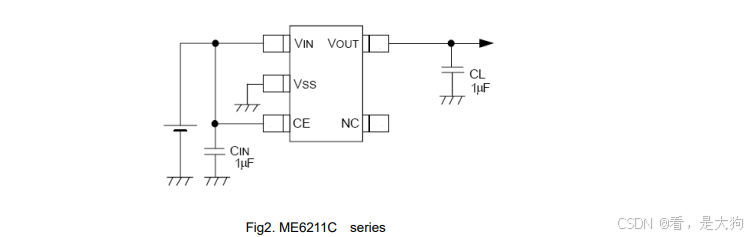

        首先先看一下数据手册中，厂家给提供的芯片驱动电路，使用了两个1UF的电容，然后咱们在嘉立创eda里面吧这个芯片的驱动电路给画出来。

        其工作电压范围是2V~6V，最大输出电流为500mA，同时需要注意的是CE这个引脚，在手册里面是连接的电源正极。

ME6211C参考数据手册

ME6211C33M5G-N -PDF数据手册-参考资料-立创商城

ME6211_ME6211采购信息-立创电子元器件商城

                                            欢迎指正，希望对你，有所帮助！！！
